1.概述：编辑

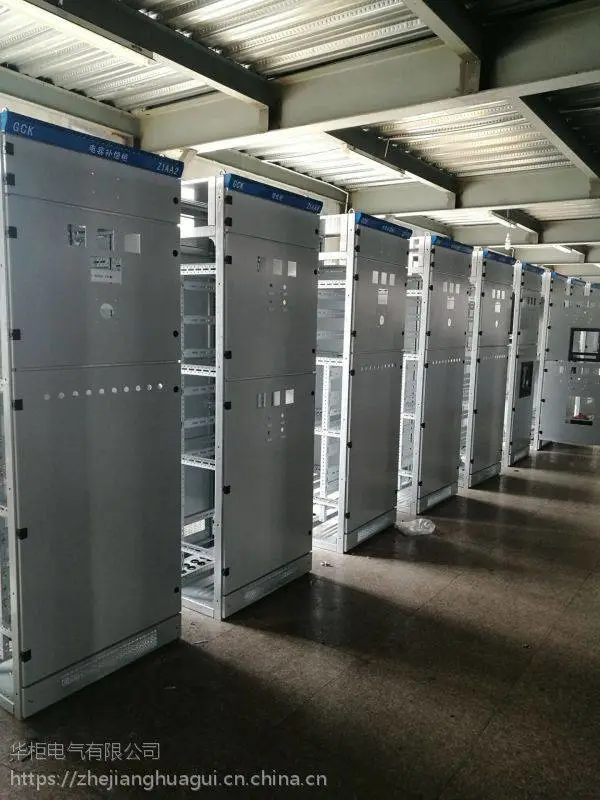

GCK低压抽出式开关柜应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。三相三线或三相四线制系统中，作为低压配电系统的变电、馈电或电动机。GCK低压抽出式开关柜在保持了电气性能高于同类产品的基础上，增大了容量和机械强度，并具有结构，外型美观，防护等级高，，维护方便等特点；可作为低压成套开关设备的更新换代产品。

2.产品使用环境：编辑

1、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃，超过时，需根据实际情况降容运行；
2、户内使用：使用地点的海拔不得超过2000m；
3、周围空气相对温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；
4、装置安装时与垂直面的斜度不超过5℃，且整组柜列相对平整(符合GBJ232-82标准)；
5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；
6、用户有特殊要求可以与制造厂协商解决。

3.主要技术参数：编辑

额定绝缘电压：交流660V，交流1000V

额定工作电压：交流380V，交流660V

额定频率：50Hz

水平母线额定电流：1250~4000A

垂直母线额定电流：1000A

馈电电路电流：2500A

抽屉回路电流：500A

控制电机容量：320KW

水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA

水平母线短时耐受电流(1S）：30KA、50KA、80KA、100KA

垂直母线峰值耐受电流(0.1S）：63KA、105KA

垂直母线短时耐受电流（1S）：30KA、50KA
