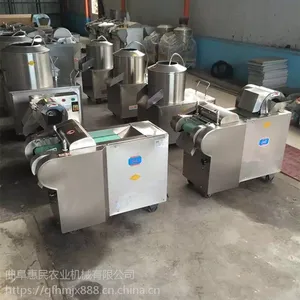

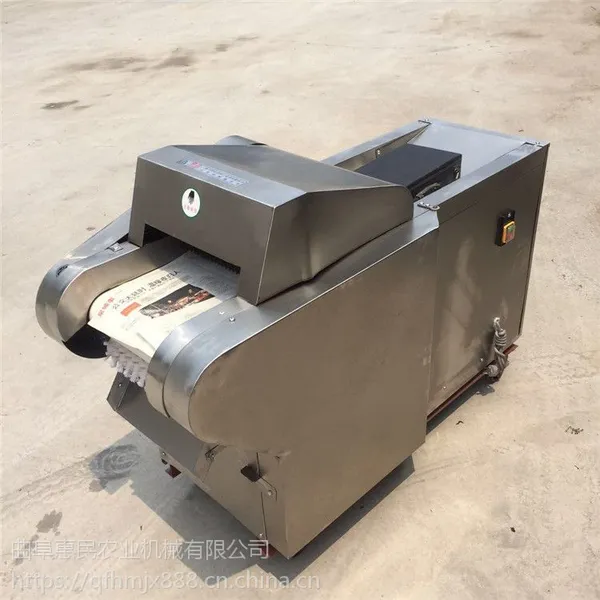

多功能切菜机简介

该多功能切菜机总结多年的经验，反复改进设计制造，“离心式切片构造”可完成硬质蔬菜的切片，自动输送到刀架下，可加工成片、丝、块、丁、菱形、曲线等多种形状。
因竖刀模拟手工切菜原理，加工表面平整光滑，成型规则，被切蔬菜组织完好，保持新鲜。
该机广泛适用于硬、软各种根、茎、叶类蔬菜比如土豆、芹菜、韭菜、蒜台、豆角等蔬菜以及竹笋、年糕、海带的加工，也是酱菜行业***的理想设备之一。

刀片简介
带离心款随机工具箱配有菱形丁刀、方形丁刀、波纹型刀和直竖刀，根据物料切碎需求更换不同刀片。
不带离心款随机带两把直竖刀。
离心切片厚度2-10毫米可调。

传送带切片切丝厚度1-25毫米可调。
菱形刀片切出厚度：19毫米。

切丁刀片切丁宽度：19毫米。

主要结构与注意事项:
1.主要有机架、输送带、压菜带、切片机构、调速箱或塔轮调速机构组成。
2.离心式切片机构用于瓜薯类硬菜的切片，片厚可在一定范围内自由调节，竖刀部分可将叶类软菜或切好的片加工成不同规格的块、丁、菱形等各种形状。切菜长度通过“可调偏心轮”在一定范围内任意调整。因竖刀模拟手工切菜原理，加工表面平整光滑，成型规则，被切蔬菜组织完好，保持新鲜。
3.工作前先试切，观察所切蔬菜规格与要求规格是否一致，否则应调节切片厚度或切菜长度，符合要求后进行正常工作。

切菜机使用说明：

一、切面光滑无划痕，不连刀，粗细、厚薄可以自由调节，切出的片、条、丝光滑均匀，无破碎。采用优质不锈钢制成，外设进水润滑口，无易损件，离心式工作原理，设备振动小，使用寿命长。

二、安装 调试

1 将机器放在水平的工作场地，确保机器放置平稳可靠。

2使用前对各部位进行检查，紧固件是否在运输途中松动，开关及电源线是否因运输而破损，采取相应措施。

3检查旋转料筒内或输送带上是否有异物，如有异物清理干净，以免引起刀具损.4确定电源电压与本机额定电压相符合。在外地接地，标记处可靠接地，将电源软线伸长找电工将机器电源线接在全极断开大开距电源上，接通电源，按下“ON”按钮，检查转向，V带轮的转向与表示一致为正确。否则，切断电源，调整接线。

四、注意事项

A 机器运转中 切勿将手靠近切刀或伸进安全防护网下，以免发生危险！

B 机器运转中 切勿将手置于输送带或压菜带上，以免发生危险！

C 机器维修中切勿启动开关 以免发生危险！

D 机器运转中 不要进行任何形式的维修和保养。以免造成人身受伤！

主要结构与注意事项:

1.主要有机架、输送带、压菜带、切片机构、调速箱或塔轮调速机构组成。

2.离心式切片机构用于瓜薯类硬菜的切片，片厚可在一定范围内自由调节，竖刀部分可将叶类软菜或切好的片加工成不同规格的块、丁、菱形等各种形状。切菜长度通过“可调偏心轮”在一定范围内任意调整。因竖刀模拟手工切菜原理，加工表面平整光滑，成型规则，被切蔬菜组织完好，保持新鲜。

3.工作前先试切，观察所切蔬菜规格与要求规格是否一致，否则应调节切片厚度或切菜长度，符合要求后进行正常工作。

四、使用方法

4.1竖刀安装

4.1.1竖刀用于茎、叶类软菜的切断，以及将离心切片机构切好的片切成所需规格的丝、块、丁、菱形等花样。切割不同花样的的菜需要安装相应的竖刀。

4.1.2产品出厂时，随机安装片刀各一把。其他规格的刀具（曲刀、菱形刀、长方刀、方块刀），可根据用户的需要定做。

4.2竖刀切菜尺寸调整结构

4.2.1竖刀切菜尺寸可在1-25mm任意调整，通过调整可调偏心螺钉，得到所需的尺寸。

4.2.2菜的尺寸调小，转动可调偏心轮，使槽的开口向上。松开可调偏心螺钉，离开偏心轮中心方向移动适量。

??菜的尺寸调大，转动可调偏心轮，使槽的开口向下，桦开可调偏心螺钉，离开偏心轮中心方向移动重量。

4.3切片厚度调整

4.3.1切片机构适用于土豆、萝卜等瓜类硬菜的切片。切片厚度可以根据要求在1-10mm之间调整。

4.3.2切片固定在料筒壁上，刀刃应与拨料盘有0.5-1mm间隙。切片厚度可通过调整活动板两侧的螺丝钉得到，调好后紧固螺母。

4.4速度调整

4.4.1竖刀速度根据切菜尺寸及蔬菜选择，切细丝时选择高速，粗丝和切菜尺寸较大时依次选择中速和低速。

4.2.2感触带张紧：竖刀三角带张紧，可调整机器后方，调整螺杆顺时针旋转即可张紧，切片机构张紧，可调整电机板螺母达到张紧目的

五、维护保养及注意事项

5.1各活动部位没孔每班加10#机油一次，滚动轴承每季度更换一次钙基润滑油。链轮及齿轮每班加注机油适量，以不滴落为宜。至适当位置，当转盘靠外时可松开两M12螺栓，用锤头轻击转盘使间隙合。

5.2切菜时勿将异物混入菜中以免损坏机件，所切菜要清理泥渣食盐等。以免损坏刀具，用完后清理残余剩菜并擦式干净，保持清洁。

5.3工作时勿将手伸入拨盘中或竖刀下面，确保人身安全。

5.4使用时不要使开关和电源及电机线破损、受潮进水以免发生漏电，为***安全，请在机器的接地标志部位连接地线。

5.5工作中如果机器的声音不正常时，必须立即停止检查，待故障排除后，方可继续使用。

5.6在工作中，如果发现输送带与压菜之间发生松动应及时调整张紧螺钉使其张紧，但应注意两边的松紧程度，不要让带发生跑偏现象。
