安装及概述：

 信号隔离变送器是通过模拟信号（线性光耦）隔离放大、变送、转换按比列隔离输出一组模拟量信号。这组模拟量信号是以标准的0-±5V/0-±10V/2-10V/4-20mA/0-20mA/0-10V/0-1V/0-2V/0-3.3V/0-75MV/0-100MV/0-5V/1-5V等信号。信号隔离变送器属于三端隔离产品，输入、输出、电源分别隔离，隔离电压3000VDC。

 产品线性精度高、体积小，远距离无失真传输，而且产品抗EMC电磁干扰强。广泛应用在电力、工业控制转换，仪器仪表、远程监控、医疗设备、工业自控等需要电量隔离测控的行业。

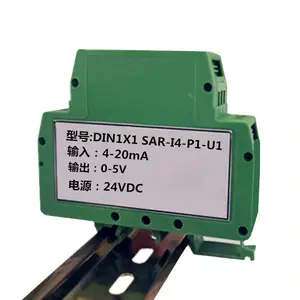

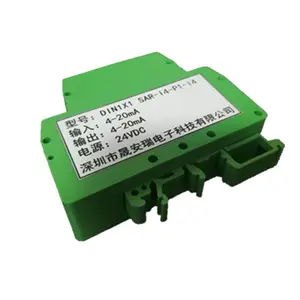

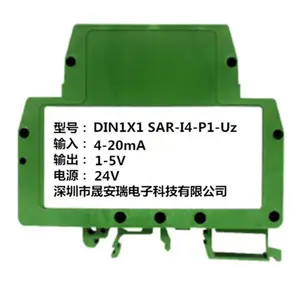

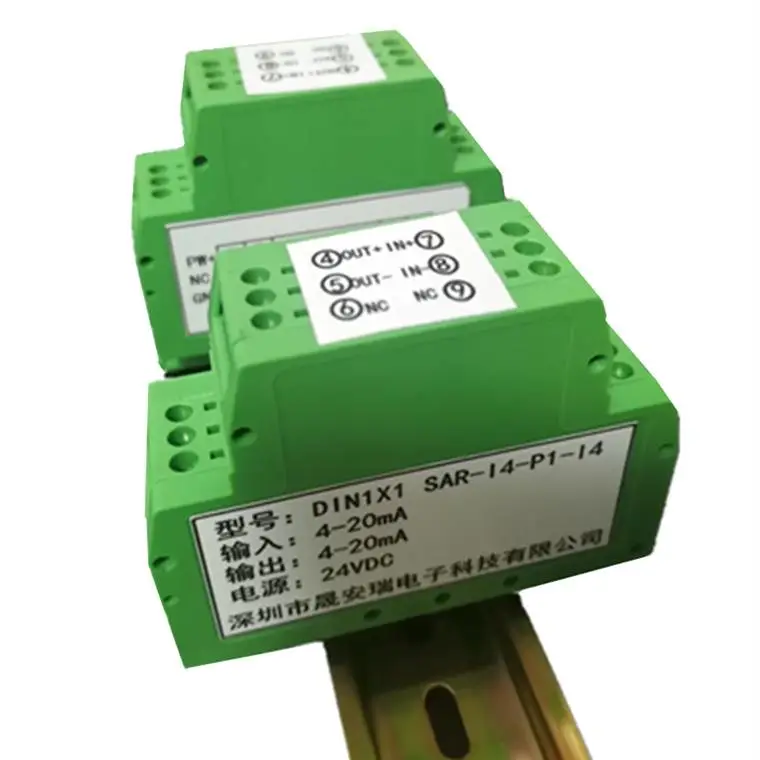

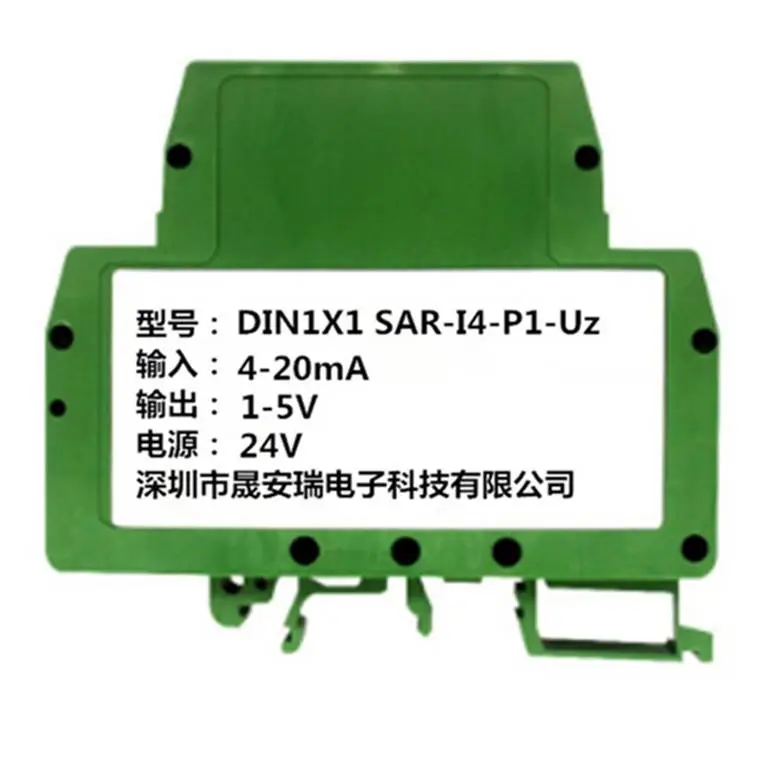

 安装方式：PCB焊接式安装和导轨安装；PCB焊接式安装适合于焊接在PCB板上，体积小，直排12引脚封装；导轨安装适用于工业现场，机柜卡槽，产品直接接线就可以使用，可实现一进一出、一进二出、二进二出、三进三出、四进四出。

产品特点：

》精度等级：0.1级、0.2级。

》0-2.5V/0-5V/0-10V/1-5V/0-1mA/ 0-10mA/0-20mA/4-20mA等标准信号输入, 输出标准的隔离信号。

》根据客户要求可以做其他参数，比如0—±10mA、0—±20mA、0—±10V、0-75MV等等

》PWR:5VDC，9VDC，12VDC，15VDC，24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。

》全量程范围内极高的线性度（非线性度<0.2%）

》SIP12脚符合UL94V-0标准阻燃封装

》只需外接电位器既可调节零点和增益

》电源、信号、输入输出 3000VDC隔离

》工业级温度范围：-45～+85度

⑽有较强的抗EMC电磁干扰和高频信号空间干扰特性

⑾大小： 32.0mm*13.8mm*8.8mm

应用举例:

》直流电流/电压信号的隔离、转换、变送及放大

》模拟信号地线干扰抑制及数据隔离采集

》信号远程无失传输

》电力监控、医疗设备隔离安全栅

》电量隔离测控的工业现场

》抑制变频器、工业现场传感器与仪器仪表、PLC、DCS等控制系统干扰问题

》传感器4-20mA等模拟信号一进一出、一进两出、两进两出模拟信号转换

产品型号及定义

输入电压(V)   或      电流信号(mA)值

U1：0-5V            A1：0—1mA

U2：0-10V           A2: 0—10mA

U3：0-75mV          A3: 0—20mA

U5：0-±5V          A5：0—±1mA

U6：0-±10V         A6: 0—±10mA

U7：0-±100mV       A7: 0—±20mA

U8：用户自定义      A8: 用户自定义

辅助电源

P1:DC24V   P2:DC12V         　

P3:DC5V    P4:DC15V    P5:用户自定义

输出信号

O1:4-20mA  O2:0-20mA    O4:0-5V   O5:0-10V

O6:1-5V    O7: 0-±5V   O8: 0-±10V    O9: -20-+20mA

产品列举：

例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V

型号：SAR U1-P1-O4

例2： 信号输入：0-10V；信号输出:0-20mA；辅助电源：24V

型号：SAR U2-P1-O2

例3：信号输入：4-20mA  信号输出：0-10V；辅助电源：5V

型号：SAR A4-P3-O5
