一、单效浓缩器产品概述

　　单效浓缩器适用于中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、天然用味品、食品添加剂、味精、乳品等工业酒精回收，单效浓缩器能用于批量小、品种多的热敏性低的真空浓缩。

　　二、单效浓缩器特点

　　1、酒精回收： 回收能力大，采用真空浓缩流程。比老型同类单效浓缩器提高生产率5-10倍，降低能耗30%，具有投资小，回收效益高的特点。

2、浓缩液料： 单效浓缩器采用外加热自然循环与真空负压蒸发相结合的方式，蒸发速度快，浓缩比可达1.3，液料在全密封状态无泡沫浓缩，用单效浓缩器浓缩出来的药液，具有无污染，药味浓的特点，而且清洗方便(打开加热器的上下盖即可进行清洗)。单效浓缩器操作简单，占地面积小。加热器、蒸发器采用不锈钢保温结构，保温层外用不锈钢薄板制作外壳，表面做镜面或亚光处理。

3、单效浓缩器具有浓缩速度快，时间短，可以一机多用，可进行常压，减压浓缩，收膏。单效浓缩器(单效外循环浓缩器)由加热室、蒸发室、捕沫器、冷凝器、冷却器、受液罐及系统内联接管阀件、配套仪表等组成。与物料接触部分全采用不锈钢304/316L制造，耐腐蚀，外观美观。加热器、蒸发器外均设有保温，保温外包采用不锈钢板制作，表面做镜面或亚光处理，完全达到GMP标准。单效浓缩器的加热器采用快开式结构，清洗方便。加热室内部为列管式，壳程接入生蒸汽，加热列管内部的液体，加液室并配有压力表、安全阀，以确保生产安全。 分离室正面设有视镜，供操作者观察料液的蒸发情况，后面人孔便于更换品种时清洗室内部，并设有温度表、真空表，以便观察掌握蒸发室内部的料液温度与负压蒸发时的真空度。

　　三、单效浓缩器结构与性能

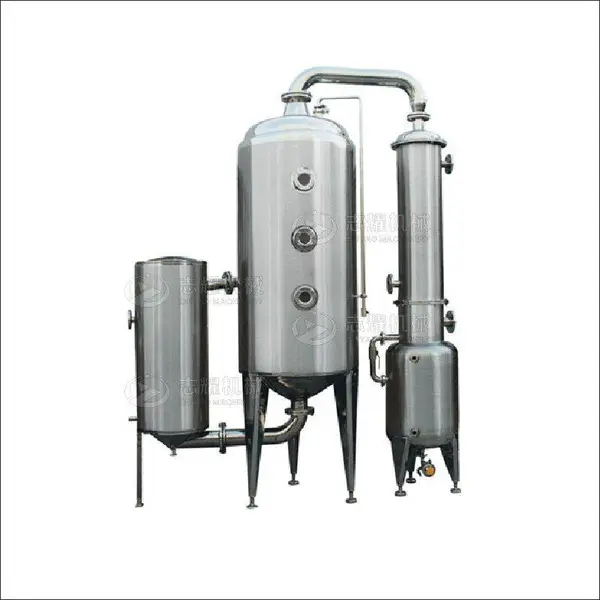

　　单效浓缩器由加热室、分离器、除沫器、汽液分离器、冷凝器、冷却器、贮液桶、循环管等部件组成，整套单效浓缩器设备采用优质不锈钢材料制成。

　　加热室内部为列管式，壳程接入生蒸汽，加热列管内部的液体，加液室并配有压力表、安全阀，以确保生产安全。

　　单效浓缩器分离室正面设有视镜，供操作者观察料液的蒸发情况，后面人孔便于更换品种时清洗室内部，并设有温度表、真空表，以便观察掌握蒸发室内部的料液温度与负压蒸发时的真空度。

　　四、单效浓缩器工作原理

生蒸汽进入加热室的列管外面，将料液加热上升，从喷管喷入蒸发室，进行汽液分离，其料液从循环管回到加热室下部再加热，料液受热又喷入蒸发室开成循环。单效浓缩器料液浓缩到一定的程度，经取样确定合格后由出料口出料，蒸发室蒸发出来的蒸汽经除沫器消除泡沫再经汽液分离器，部份料液返回蒸发室，其余二次蒸汽由冷凝器与冷却器冷却成液体进入贮液桶，最后不凝气体排入大气或真空泵带走。

　　三、单效浓缩器操作规程

　　1、操作前必备工作：

　　⑴.操作前应检查设备、阀门、仪表是否正常，管路是否畅通，无泄露地方。无异常，方可清洗设备。

　　⑵检查加热器及蒸发器是否清洗干净。

　　⑶检查各阀门是否处于正确的启闭位置。复检无误后，方可操作使用。
