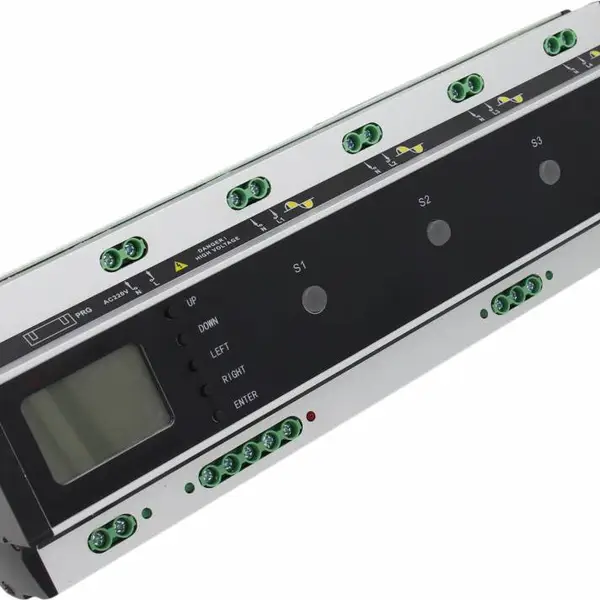

4路***可控硅调光CR调压调光，双SCR调压调光优点:首先可靠性较普通调光模块提高一倍；另外因其分散安装在带散热槽的铝合金外壳底部，散热性能***提高，相应承载能力也较同类产品更好。

另外用户可以通过RS485 MODBUS RTU 、TCP/IP等***开放的通讯协议组网，以实现电脑，手机APP的远程集中管理，广泛应用于酒店，影院，***餐厅，会议多能厅，别墅等需要不同灯光场景模式的高端场所。

主要特点如下：

1.  俱中文LCD显示屏。其菜单式的全中文界面，可让您结合功能键，非常方便的进行各项参数设置及场景调用等功能。

2.  调光曲线模式可选。根据灯具的发光特性可选择不同的调光曲线模式：线性调光、1.5次方曲线、2.0次方曲线调光、3.0次方曲线调光。

3.  俱场景及时序控制功能。12个场景可供用户自定义，1个时序可供用户自定义。

4.  俱手动直通开关。便于一键直接开/关某个回路。

5.  俱经纬时控功能。也称天文时钟功能，选定后，照明设备的开关时间在一年四季可以随着日出日落的时间不同而自动调整。

6.  俱根据光照度及人体感测实现自动控制功能。加配多功能传感器（光照度与人体移动PIR一体）后即可实现。

7.  俱回路过载保护功能。软件限制单回路的电流，同时软件也限制了调光器的总输入电流，当回路电流或总电流超过额定值时，控制器会降载30%，使调光器工作在额定电流范围。

8.  俱回路故障检测功能。当某回路实际电流值低于正常电流值(可自设比例带）时,表明该回路有灯具发生故障，报警窗口开启，提醒人员检修。

9.  俱数据同步功能。当一键启用该功能时，控制器的万年历时间、场景各回状态、经纬度设定值将与上位机设定的参数相一致。

10.  俱火灾报警联动控制功能。当接收到消防强启信号时，各应急照明回路全部强制开启80%。

11.  俱2组开关量与2组模拟量信号输入端口。可灵活根据用户需要，实现特定功能要求。

12.  淡入淡出时间可调。可设定调光回路淡入淡出时间，1S-99S可调。

2-3产品规格及特性

使用电源/消耗功率： DC 24V  / 1VA

调光回路负载电压：  小于 AC270V.

环境 / 使用：       -25 to 45 °C; 10 to 85% RH

储存环境：          -25 to 60 °C; 低于 90% RH

人机界面：          12864LCD屏

微处理器：         ARM系列单片微机

俱传送、执行数据至上一层控制器

俱有独立监控应用软件，可根据不同控制要求方便上传不同应用软件

俱有自我诊断能力，对控制器及回路的实时监控，并上传给上位机，实现集中控制

俱有免电池程式记忆装置(EEPROM) 可储存所有操作程式以防止断电时资料遗失。

                   俱有扩充FLASH，方便系统升级。

看门狗装置 自动复归。

通讯方式：         1xRS-485 1/2 duplex / Modbus RTU Protocol(通讯协议)

通讯速率：         9600~76.8k bps (工厂内设 / 建议 9600 bps)

通讯距离：     4000 ft (1.2 km)

通讯讯号输入：     Modbus RTU

通讯地址设定范围:  到 16, 即一个面板可接16台控制器

输出规格：         每回路可输出6A，总电流20A

外观尺寸：         288 mm x 90 mm x 63mm

安装方式：         标准DIN35电气轨道

重量：             920 克

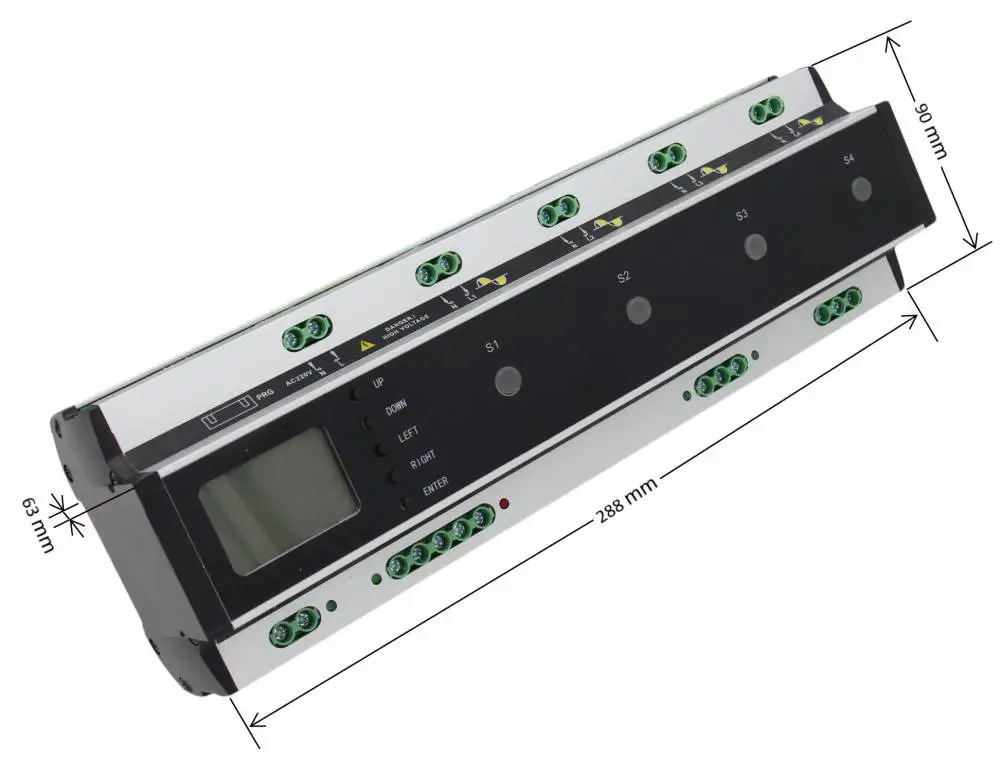

2-4产品外壳尺寸与标注

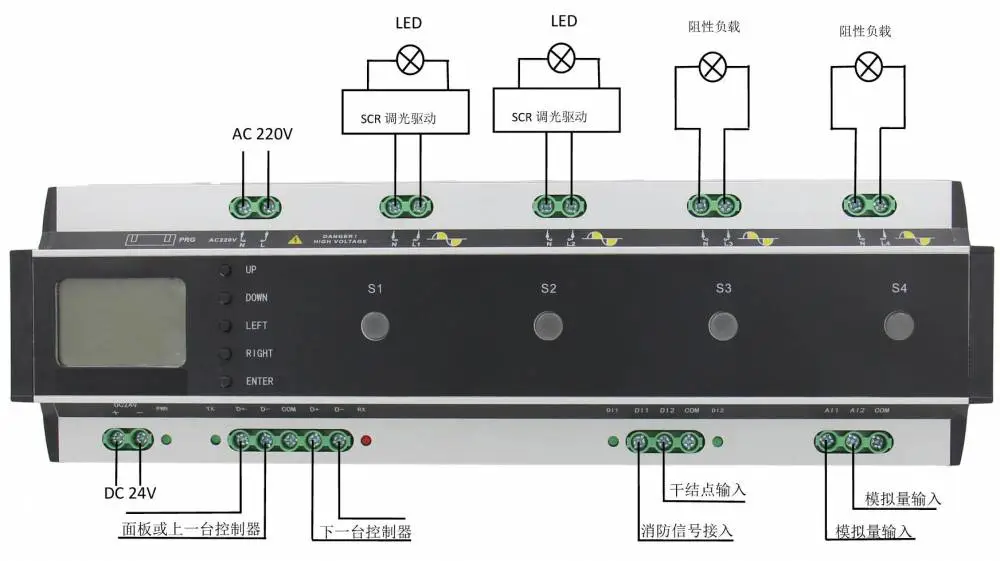

2-5接线示意图

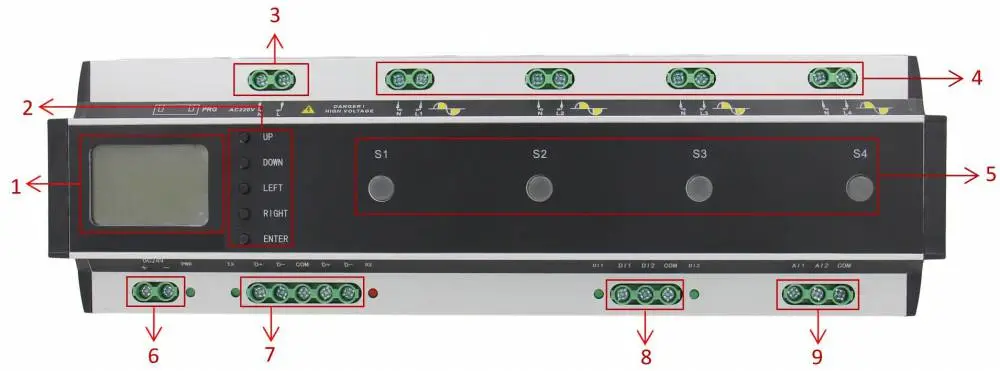

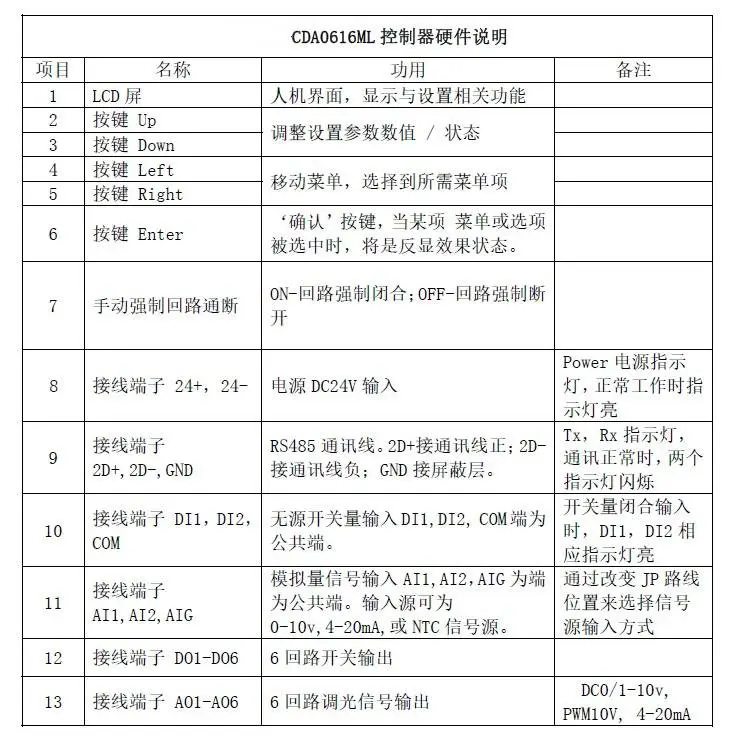

2-6控制器硬件说明

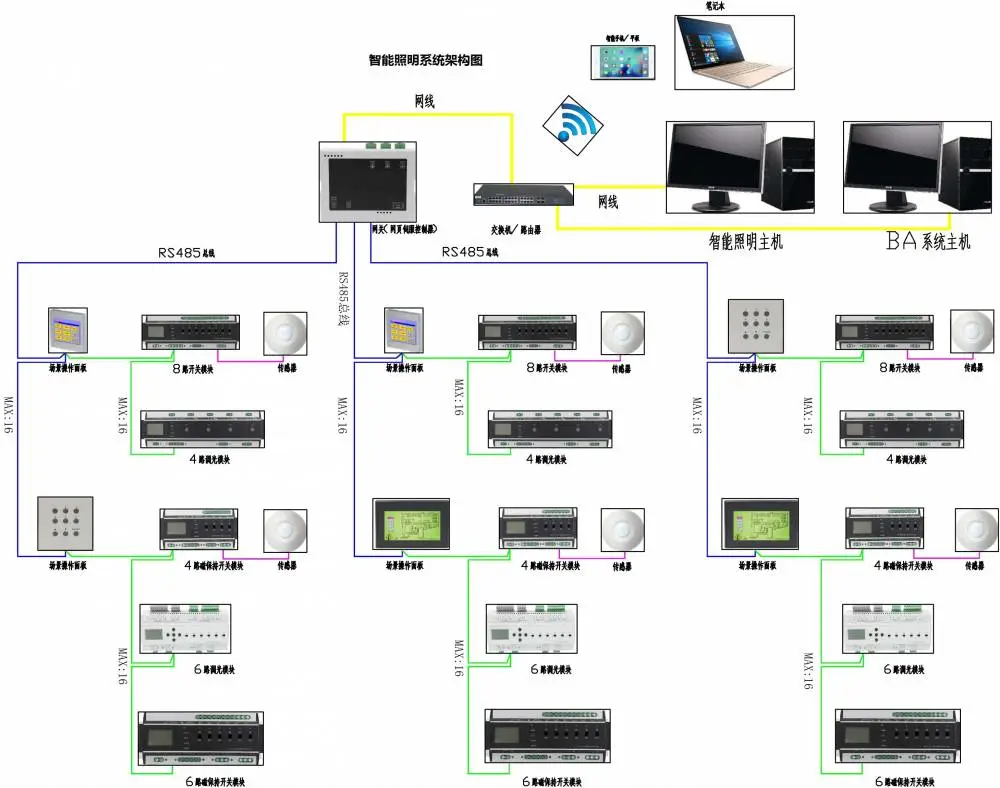

系统图

Lite-Puter永林相应产品-调光器型号有：PL-DXF04、PL-DX405II、PL-DX403TL、PL-DX120W、PL-DX412W、PL-DX612W、PL-DX912W、PL-DX1212W以及EDX-F04I、EDX-607、EDX-412、EDX-612B、EDX-912、EDX-1212B等，具体欢迎来电咨询！
