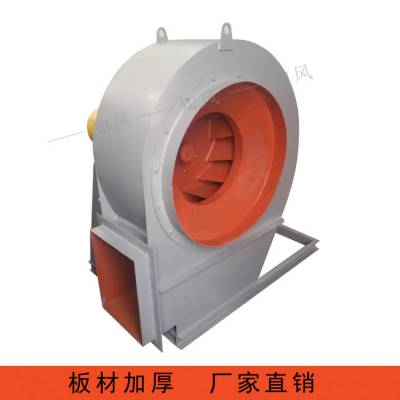

5-29型高压离心通风机

(1)概述
1)用途。5-.29 型高压商心通风机用于输送、吸引空气， 以及输送无腐蚀性、不自燃、不含有黏性物质的气体。尤其适用于棉线加工输送，也可用于冲天炉吹炼。输送介质的温度一般不超过 80°C,介质中所含尘土及硬质细颗粒不大于150mg/m 。此类型风机具有效***、能耗低，是目前国内在高压风机中较理想的风机。

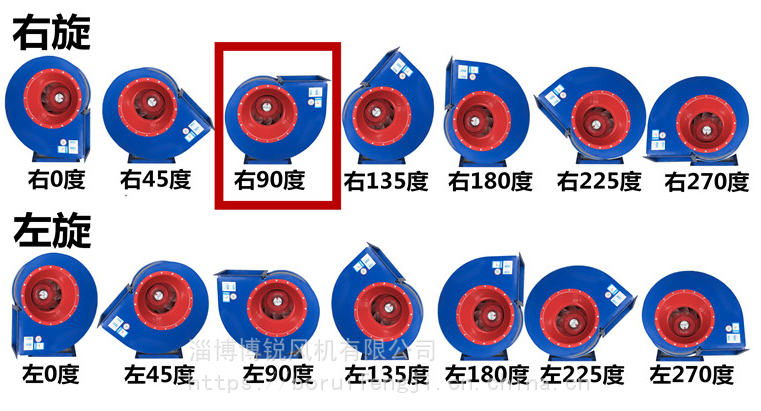

2)形式。此类型风机为单吸人，机号有Na.5.5、 No.6.5. Na.7.5、 No.8.5 四种。可制成右旋和左旋两种形式。从电动机端正视，叶轮按顺时针方向旋转称右旋风机，以“右”表示:按逆时针方向旋转称左旋风机，以“左”表示。风机的出口位置以机壳的出口角度表示，“左”，“右”均可制成0°、45°、90°、135°、180*、 225°其六种角度。此类型风机的传动方式有A、c式兩种。

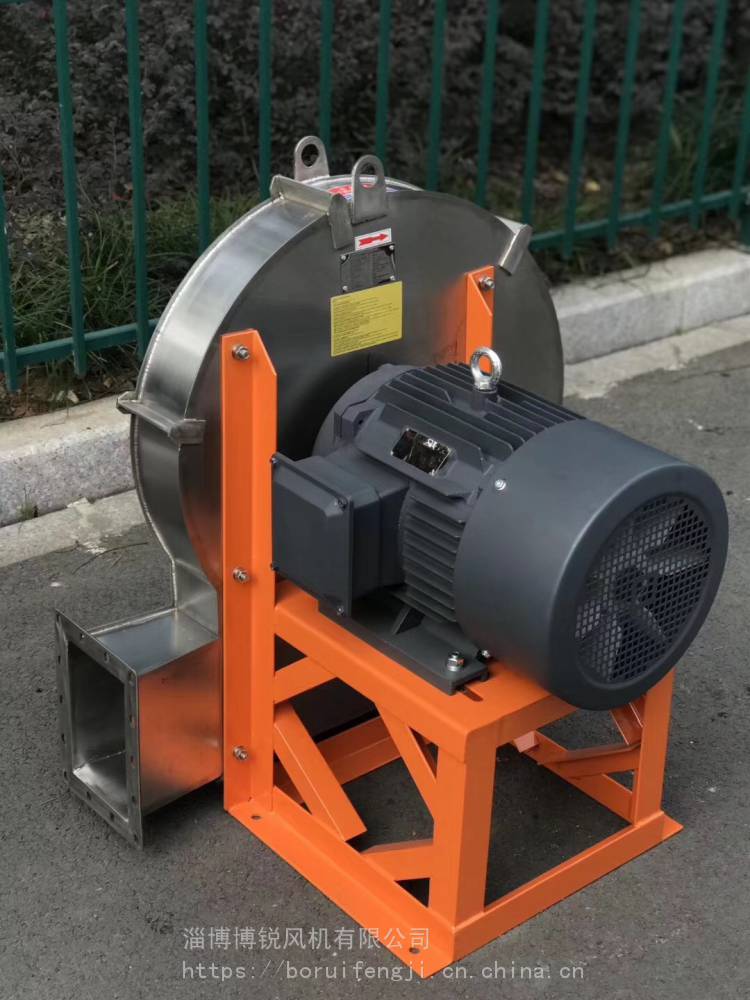

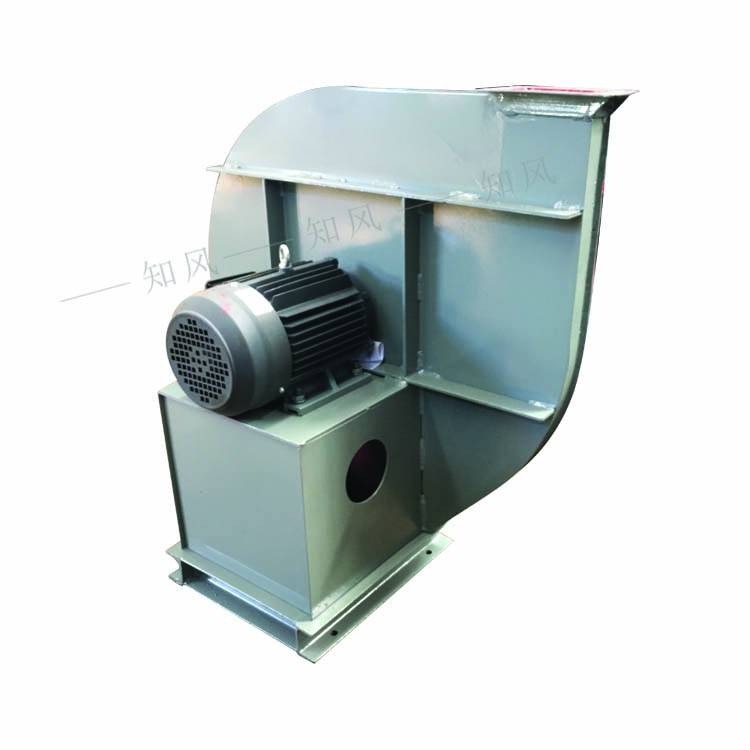

3)整体结构。C式风机主要由叶轮、机壳、进风口、传动部分、支架等组成; A武凤机由风机和电动机直接连接。
叶轮。由12个后向、锥形、单圆弧等厚叶片，与锥形前盘和平板形后盘组成，叶轮制造完成后经静、动平衡校正，空气性能良好，效***、运转平稳、***。
进风口。它是装于风机的侧面整体焊接件，与轴向平行的截面为前锥形后接曲线状，能使气体损失较小地顺利进人叶轮。

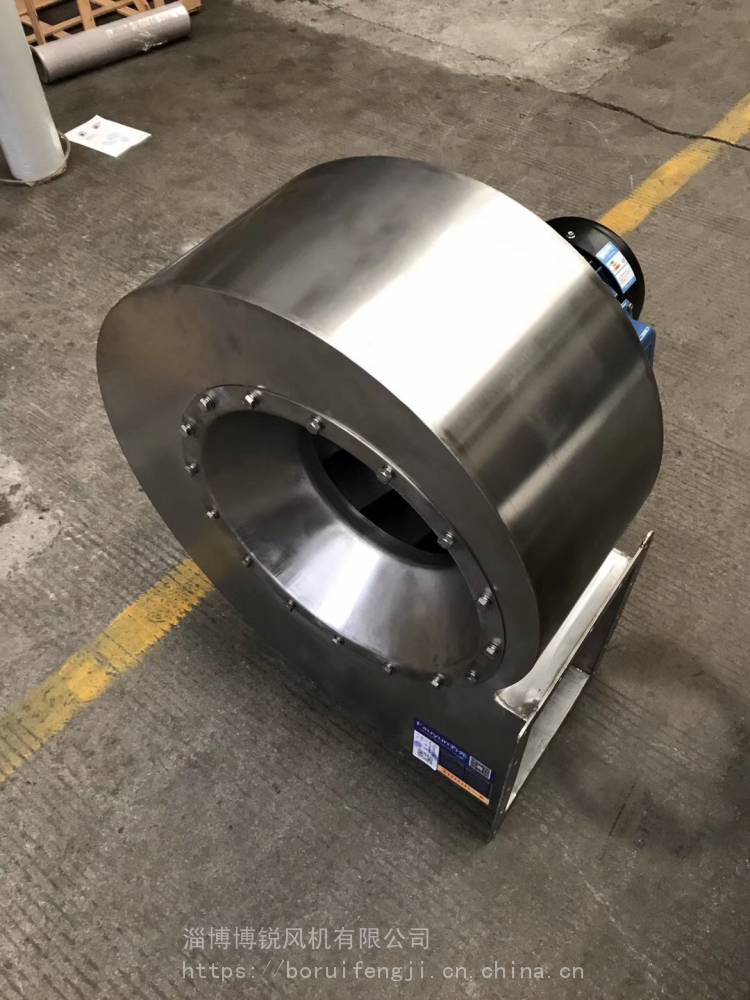

机壳。用普通钢板焊接成蜗壳形的整体。

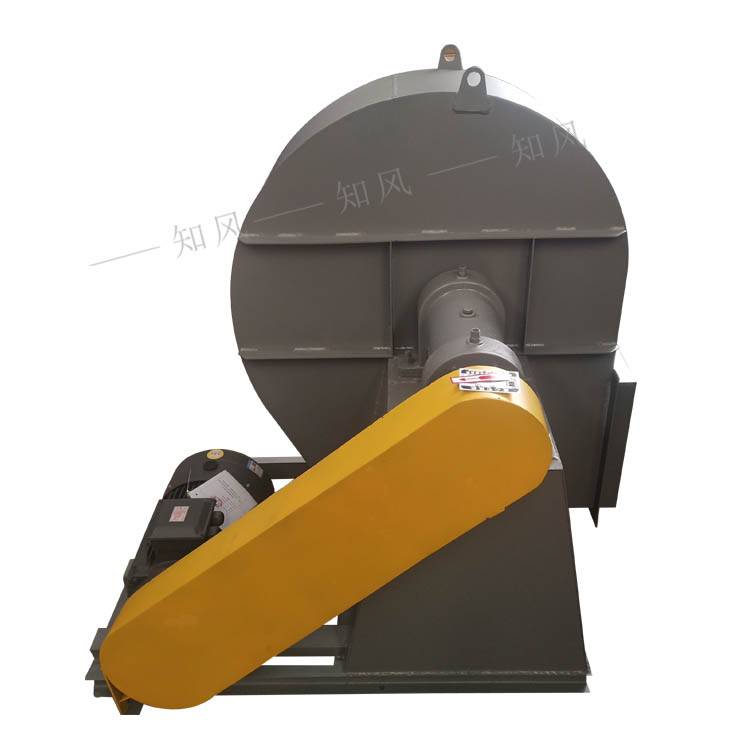

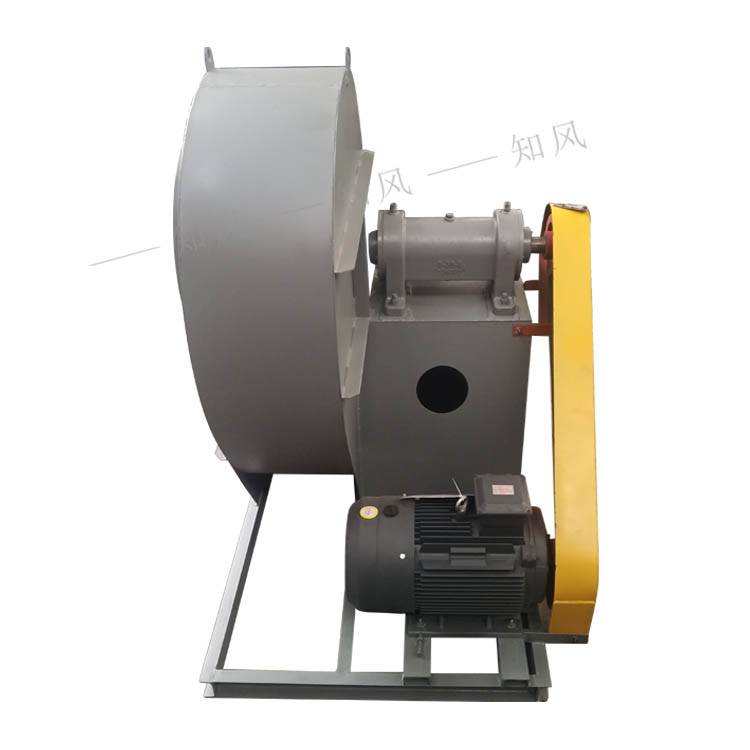

传动部分。由主轴、轴承箱、带轮等组成。主轴由优质碳钢制成，在灰铁铸件的轴承箱内装有滚动轴承，以支承叶轮并使其安全运转。
支架。可用普通角钢焊接而成，以使其可靠地支撑风机与地基基础连接。

(2) 性能与选择 此类型风机的性能按无因次性能曲线(图略)和无因次工况点性能(表略)换算。1)设计和使用单位根据所选用的流量和全压，在性能表中确定其机号及所需功率来选用电动机。也可选用其他型号电动机，但转速和功率要适当，并在订货时注明。
2)性能表中，每一转速的性能是按流量分为8个工况点，订货时以性能表为准。3)风机在出厂的合格品性能是在给定流量下，全压值允差-5%。
4)性能表中所提供的参数，按气体温度1=20°C，大气压力p。= 101325Pa，气体密度p=1.2kg/m3 时的空气介质计算。如风机使用条件与此三项不符时，性能应按有关公式换算。
