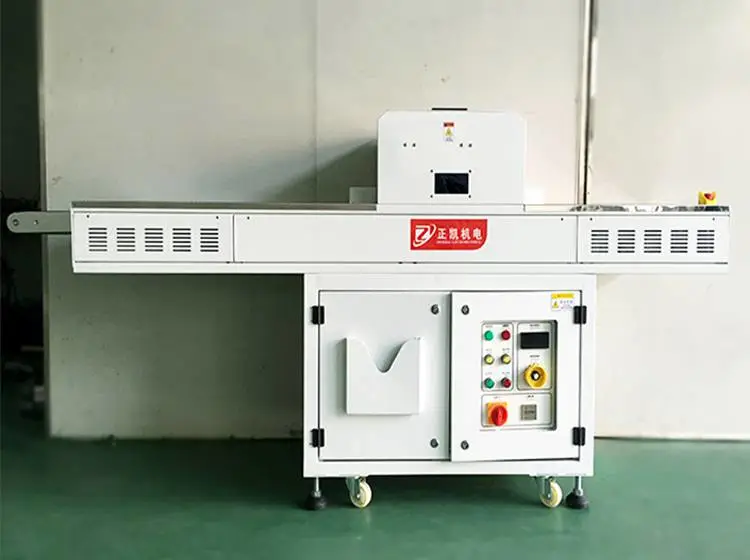

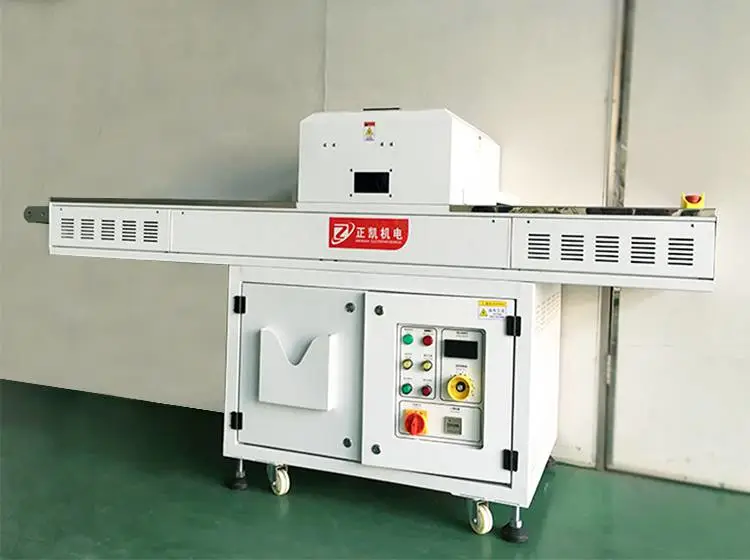

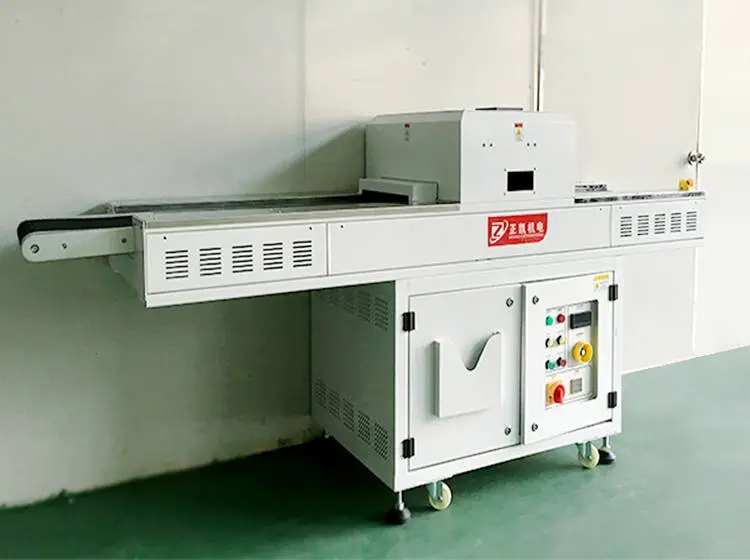

一、设备概述

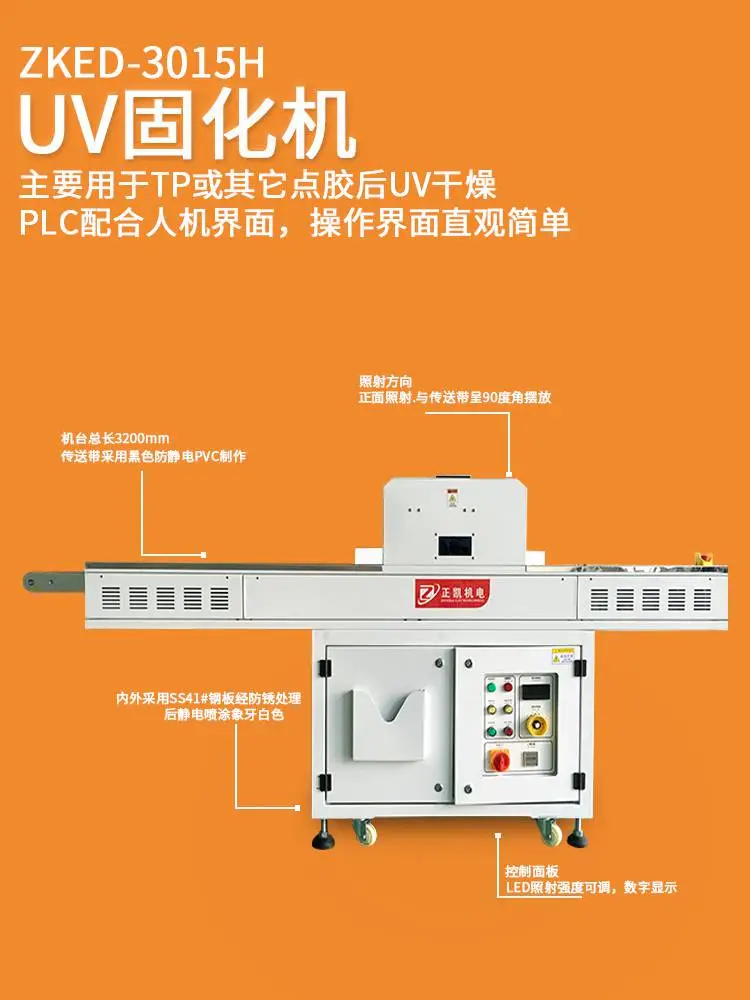

UV固化机主要用于TP或其它点胶后UV干燥。

二、设备规格以及主要技术指标

1.有效照射宽度：70mm

2.UV固化方式：LED单波段固化405±5nm。

3.产品尺寸：金属环MAX区域3*3cm

4.UV室温度：30度以内

LEDUV灯技术参数 ：

1.LED照射头数量:1组

2.发光面积:70mm*300mm，70mm为传送带宽度方向,300mm为传送带流线方向,

按2米/分钟走速, 可在UV区域内光照9秒。

3.LED灯波长: 405±5nm一组

4.LED灯:韩国LG芯片,3W/颗，共计210颗灯珠。

5.照射方向:正面照射.与传送带呈90度角摆放

6.有效照射幅宽:70mm

7.产品表面温度: 30℃以下（速度2m∕min）

8.有效照射距离:10-100mm可调，照射头前后位置可手动调节。

传送机构参数 :

1.传送带出料位配有光纤开关一组,感应治具板出口位置自动停止传送,防止

治具掉落.

2.传送带宽度：260mm.

3.进出料口高度：MAX30mm

4.传送速度：1～5m/min.

5.传送重量：MAX2kg.

6.输送马达: AC马达无级变速.

7.产品表面温度: 30℃以下.

8.测量方法: 直接将热电偶（K 型）贴到工件（表面）后进行测量.

10.网带防偏:网带底部两侧配有防偏导条，防止网带传送中偏移.

11.流水线加装遮光罩防止漏光，减少员工眼睛伤害.

12.流水线传送入灯区是可调节手动限位的.

13.玻璃进入感应到产品自动开灯照射，没有无产品经过时是自动关灯状度.

14.机台总长3200mm,入料段1900mm有300mm伸入上游点胶机台内,UV段600mm,

出料段700mm。

15.机台另配一台长度4700mm宽度150mm流水线，单独放置与机台边上与点胶

机连接固定。

16.传送带采用黑色防静电PVC制作，传送大梁及支撑角架采用铝型材制作。

其它项目参数：

1.材 质：内外采用SS41#钢板经防锈处理后静电喷涂象牙白色。

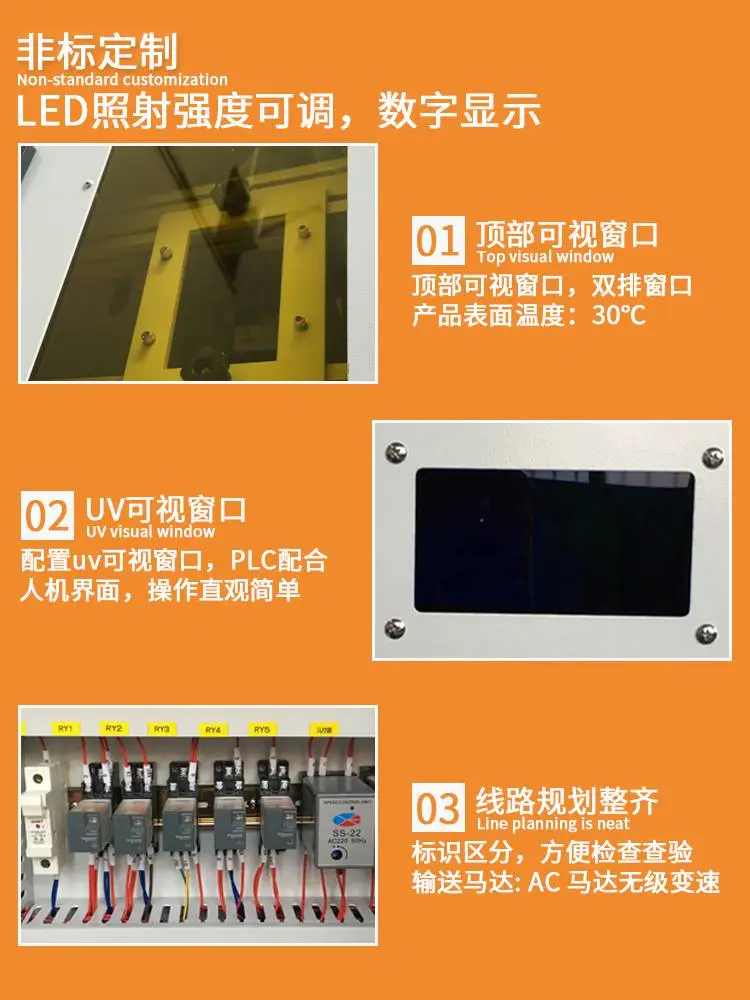

2.控制面版：PLC配合人机界面，操作界面直观简单

3.电 源：AC220V  单相 50Hz   2KW

4.机台尺寸:长1000mm*宽500mm*高1050mm（宽度不含冰水机、LED控制系统）

冰水机尺寸：长550mm*宽280mm*高430mm

LED控制系统：长429mm*宽330mm*高246mm

5.重 量：约300Kg
