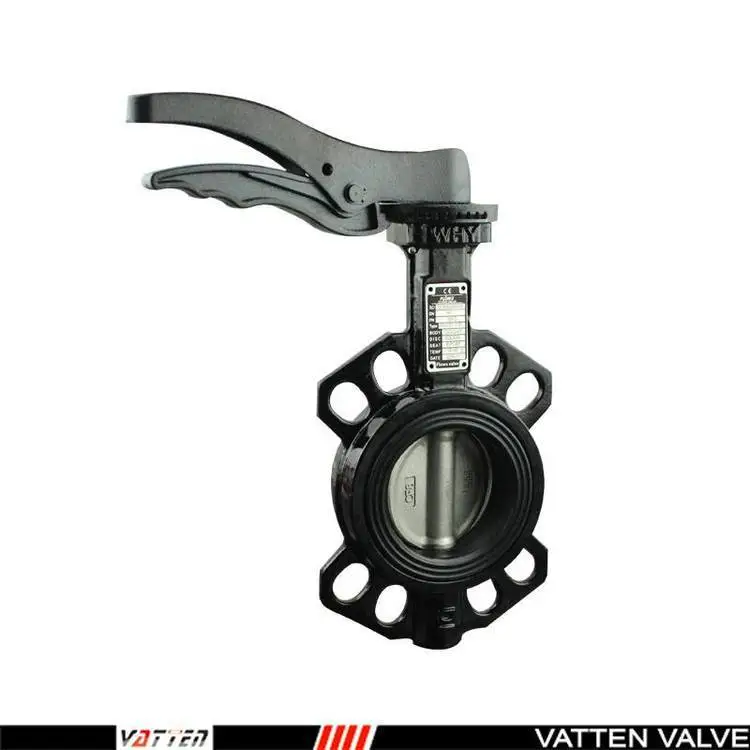

铝合金手柄式对夹蝶阀VATTEN铝青铜板蝶阀

对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性，蝶阀体积小，占用空间小。密封性好，具体***的时候，还是根据介质、温度、压力等来选型，对夹式蝶阀的安装是用双头螺栓将阀门连接在两管道法兰之间。由于蝶阀的诸多优点，因此，它在管线上的应用日益***，也越来越受到用户及阀门生产厂家的重视。可根据用户要求配置气动、电动，手动装置，满足遥控和程控的需要。

蝶阀构成部件主要由阀体、阀杆、阀芯和阀座组成。阀体呈圆筒形，轴向长度短，内置蝶板。

结构特点：

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆，在管道口积存液体***少。 低压下，可以实现良好的密封。 调节性能好。

3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

一、阀体采用环氧树脂涂层，不容易掉漆

阀体材质分为：铸铁、铸钢（WCB）、不锈钢、铝合金（ADC12）、PVC

1、铸铁：CI 灰铸铁（易断裂）、 DI球墨铸铁（强度度较好，可代替WCB）

2、WCB：铸钢，货期久，16KG以内可用DI代替

3、不锈钢：304、316、304L、316L

4、铝合金：代号ADC12，铝合金蝶阀也叫防结露阀，一般用在较轻的PVC管道上防结露的特点体现在空调水系统的应用上，室内外温差大，水珠易

凝结，***铝合金材质可避免此现象，避免渗透。

5、塑料：（一般耐压为6KG左右，10KG以上建议客户使用铝合金替换 ）UPVC，:耐弱酸弱碱，抗冲强度高，流体阻力小 质地轻 密封性好 PP：耐盐酸、硫酸、***, CPVC：耐热性、耐酸、碱、盐、氧化剂等的腐蚀

二、阀板材质：

1、阀板：尼龙板、 铸钢、不锈钢（304,316,304L,316L）、球铁电镀 （电镀板）、UPVC、CPVC、 PP、铝青铜(常用于海水淡化)、双向钢2507、双相钢1.4529

三、阀座材质：阀座：EPDM、PTFE、丁晴橡胶（NBR）、VITON

1. EPDM（三元乙丙）：黑色、软密封，温度：-15~85℃

性能：耐氧化、抗臭氧和抗侵蚀的能力，但遇油易老化

2. NBR（丁晴橡胶)：NBR具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的***性和气密性。

3. PTFE（聚四氟乙稀，俗称塑料王）：白色、软密封，温度：-20~150℃ 性能：耐热性，***损，***，不粘性，比较硬，一般过粉末，颗粒都可以

4. VITON：黑色、软密封，温度：-15~200℃，化学稳定性佳，******（氟橡胶的***性与硅橡胶一样），耐老化性能好

5. 硅橡胶：除强碱、氢氟酸外不与任何物质发生反应***无味，化学性质稳定，多用于卫生食品行业。

以上仅供参考
