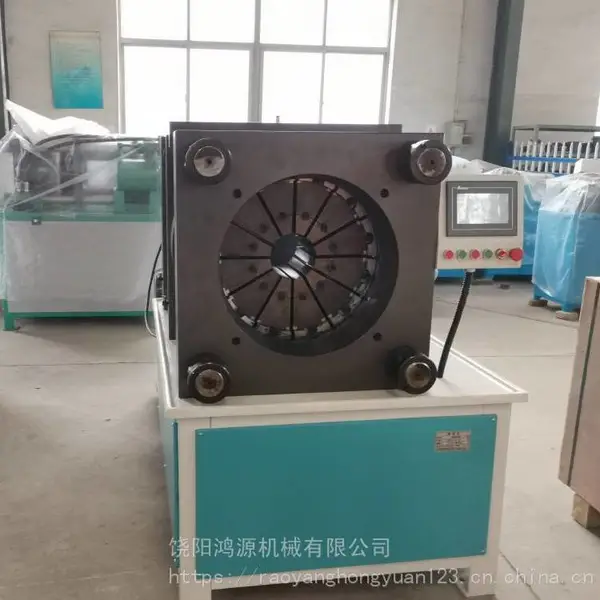

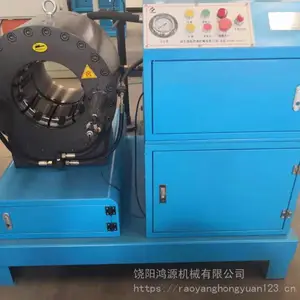

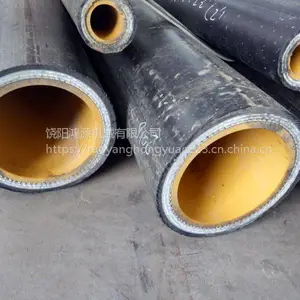

本机为DSG200—S型高压锁管机，是生产修复液压支柱中所用的高压胶管管头与外套、芯子压合在一起的设备。

2.组成和主要技术特征

本机主要由扣压机构、电动机、油泵、控制阀和油箱组成。

（1）系统压力： 25MPa

（2）扣压力： 1400吨

（3）扣压范围(胶管内径)： 102—200mm

（4）电动机型号： Y160M-4

功 率： 11KW

油 泵 排 量： 58升/分

（5）溢流阀型号： YF-L20H3-S

（6）油箱容量： 205L

（7）设备外形尺寸（长×宽×高）：1950×1050×1250

（8）泵站外形尺寸（长×宽×高）：960×550×730

（9）总 重 量： 3000kg

二、工作原理及工作过程

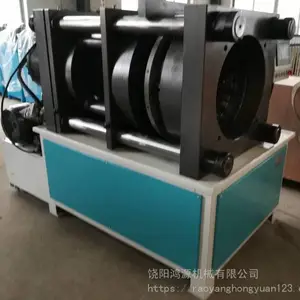

扣压机构是本机工作机构。压套在油缸活塞的带动下实现往复运动，使前方板上的内锥套与前滑动板上的内锥套推动具有对称锥面的模座产生径向收缩，实现模块对胶管的扣压。当收缩量达到标尺调定值时，扣压自动停止，电磁换向阀换向后，液压油进入开模油缸，推动活塞反向运动，模座在弹簧作用下带动模块复原。

工作时将装好的管头，外套、芯子放入弹簧压头中间圆孔内，开动电机、油泵、控制阀，驱使油缸柱塞运动，通过带有锥度内壁的压套，压紧带有同样锥度的弹簧压头外壁，实现压合目的。换向后，压套反方向运动，弹簧压头复原，将高压胶管接头取出。
