一、概述
GCK低压抽出式开关柜适用于交流50(60)Hz，额定工作电压小于等于660V、额定电流4000A 及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

二、结构说明

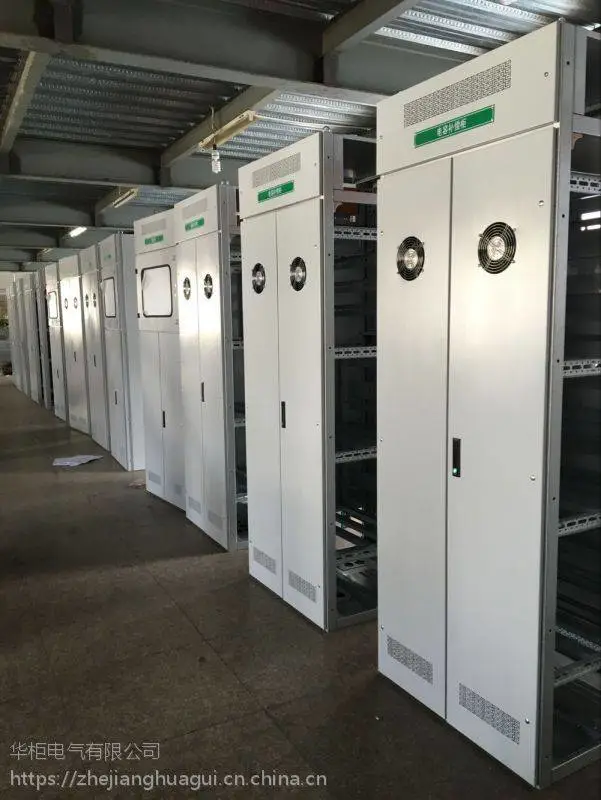

GCK柜体为组合装配式结构，骨架采用KB型材或KS型材组装而成。水平母线放置柜顶，顶盖可开启，柜体装有后门，采用后出线方式，安装、维修更便捷。柜体防护等级IP3X-4X，抽屉采用开门或带门操作方式。开门操作时抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构、带门操作时抽屉采用CXJG型操作机构。一次插件采用的无活门方式，可靠性更高。单元回路额定电流600A以下，其中单元抽屉电流可达到100A。

三、结构特点
1、GCK整柜采用拼装式组合结构，模数孔安装，零部件通用性强、适用性好、标准化程度高。
2、GCK柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以安全。
3、GCK柜抽屉小室的门与断路器或隔离开关的开关操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

四：结构特点：
GCK电动机控制中心是由许多功能单元（既动力配电电动机控制、照明控制回路）组成，这些单元以上下布置的方式安装在封闭的金属柜内，同一柜体的功能单元与柜内垂直母线相连接，电能通过连接到水平母线的垂直母线或分支母线输送给每个功能单元。
本产品主要分为受电柜和馈电柜两种。受电与馈电、抽屉式与固定式可混合组装。
产品分区域设计成水平母线室、垂直母线室、电缆室和功能单元室，各区域之间及功能单元之间有隔板隔离。
功能单元高度以200mm、400mm、600mm、800mm为模数组合，总组合高度为1800mm。
200mm高的抽屉可并列装2个出线100A以下的回路。
