大唐保定热电厂4500m2双曲线自然通风湿式冷却塔，冷却塔采用套筒式竖井供水，槽式配水系统，设计使用反射Ⅲ型喷溅装置3152套，喷嘴口径φ32mm（216套）、φ34mm（1504套）、φ36mm（400套）。冷却塔淋水填料采用PVC塑料填料，安装高度为1m，搁置在铸铁托架上。除水器采用BO160-45型玻璃钢除水器。

通过对冷却塔喷溅装置的改造，解决了喷溅装置的掉头、断裂、冲毁填料等问题；减少或冬季水塔结冰所造成的危害；减少厂用电；降低煤耗；减少维护费用。

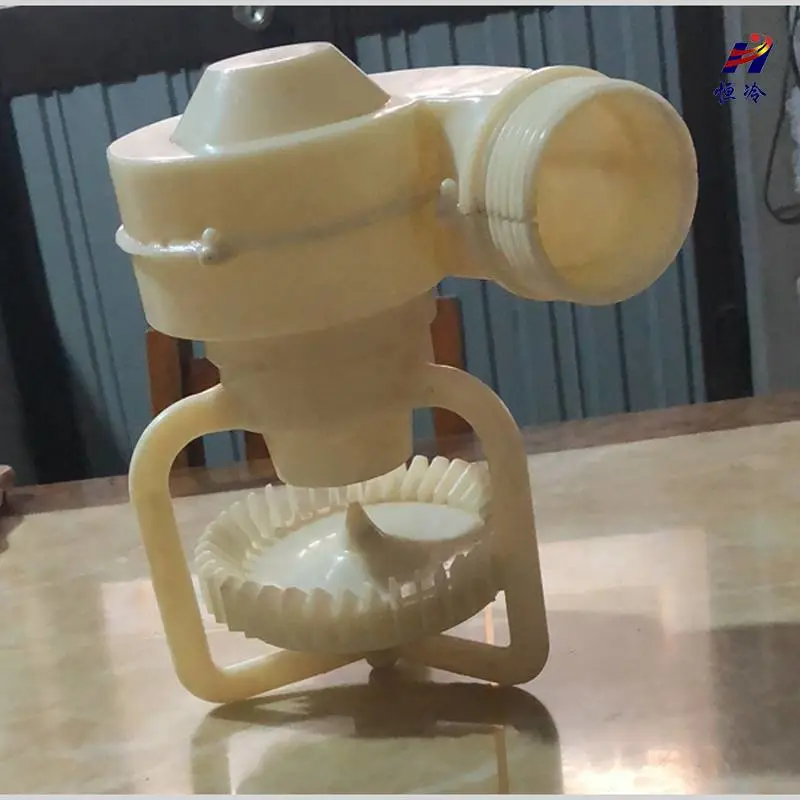

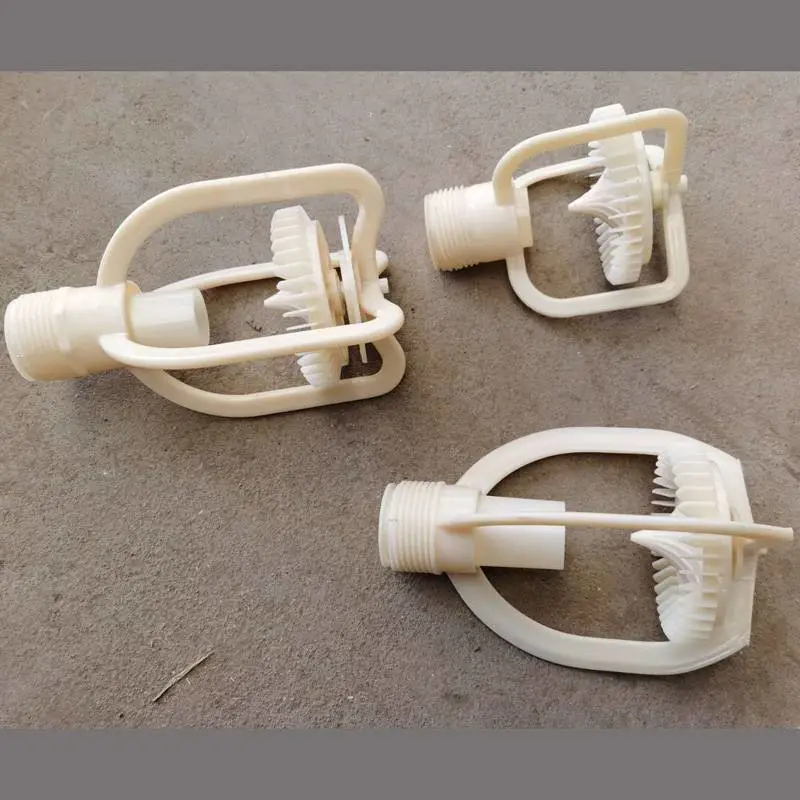

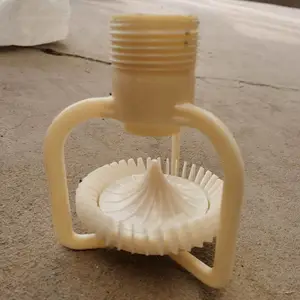

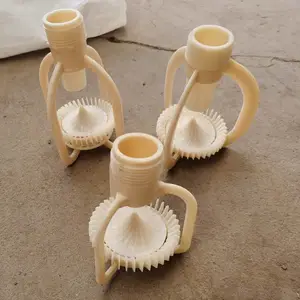

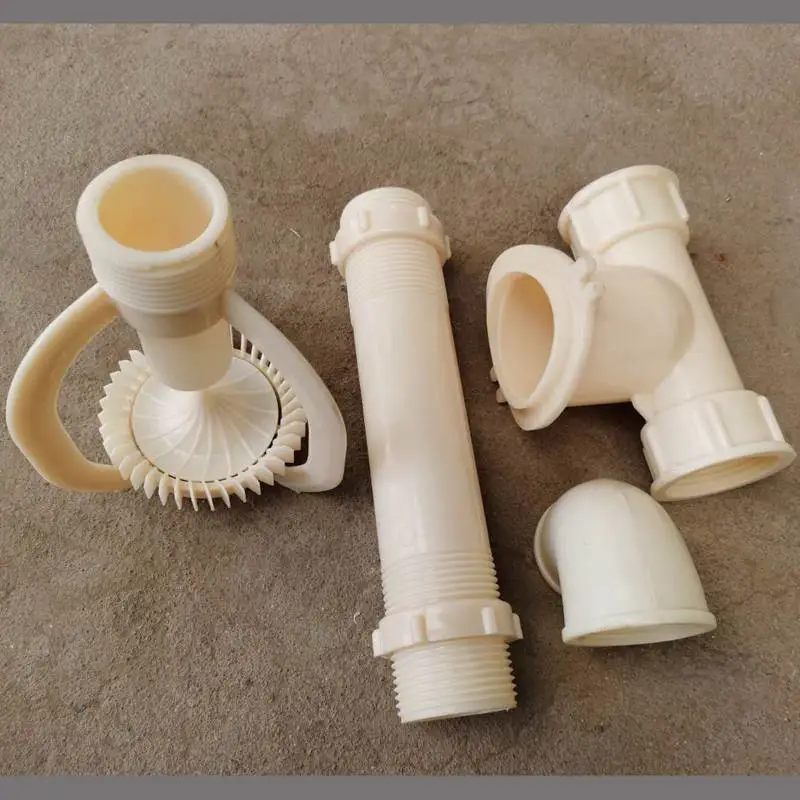

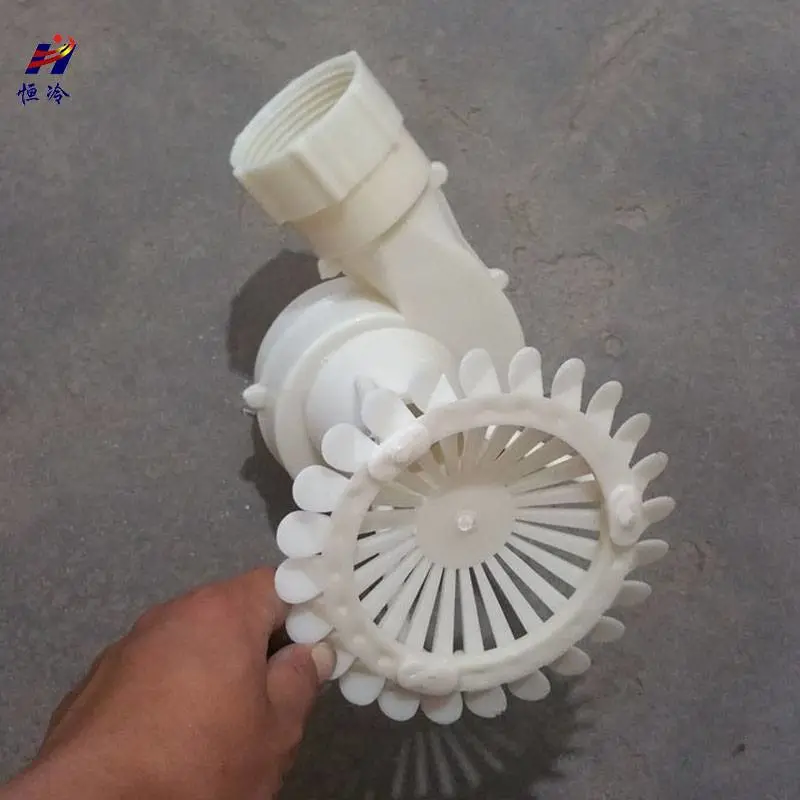

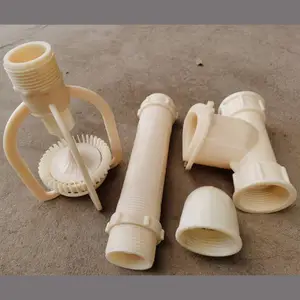

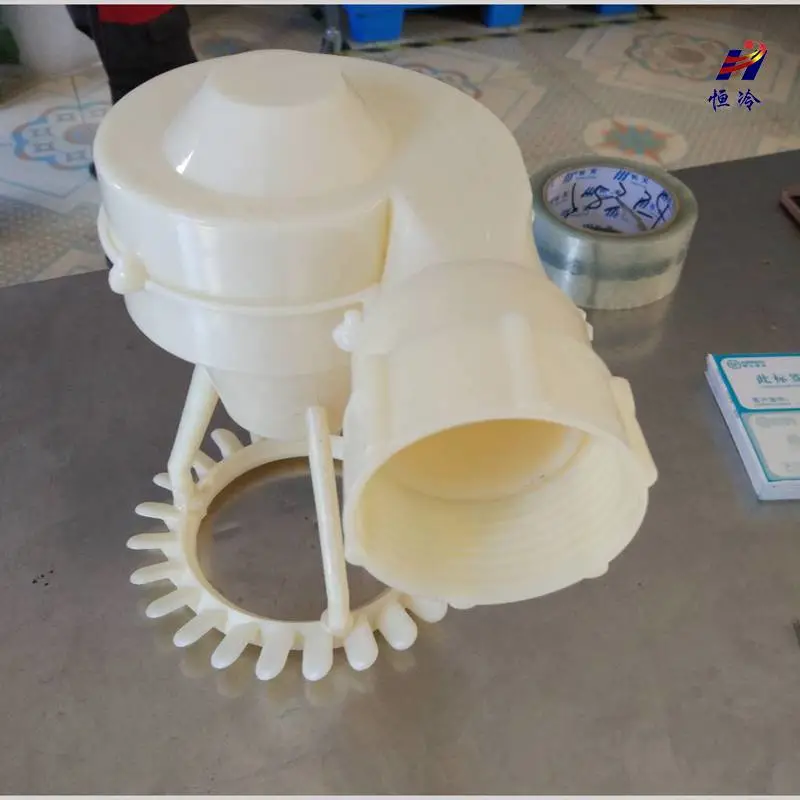

改用JNX-03节能旋转型喷溅装置，可提高布水的均匀性，降低水塔的出水温度，降低汽轮机排汽压力，节省发电煤耗。该项目的原理是：JNX-03旋转型喷溅装置，靠水头推动溅水碟旋转，产生大小而又不等的无规则水滴，靠自由落体运动，均匀地无固定轨迹地淋撒在填料上，实现使水与空气的均匀接触，从而降低出塔水温，提高凝汽器真空。



喷嘴口径选择

根据目前外对配水方式的研究与试验表明，全塔使用一种口径的喷嘴是不科学的，冷却塔的换热特点(上述6.2)表明，靠近冷却塔中心部位的换热能力比较弱，干燥低湿的空气从冷却塔的外围进入，与热水混合，空气不断被加热温度升高，湿度增大，然后由塔筒中心排入大气。靠近塔中心区域的空气温度高且湿度大，带走的热量小，所以内围喷嘴口径宜小于冷却塔外围喷嘴口径。即由内到外喷嘴口径应逐渐变大；根据对多个冷却塔喷嘴改造的实际经验，确定比较合理的喷嘴口径及喷嘴的布置方式。

本次改造喷嘴口径分三种规格：φ32mm、φ34mm 和φ35mm。
