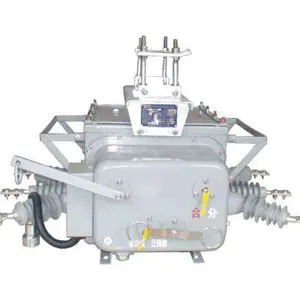

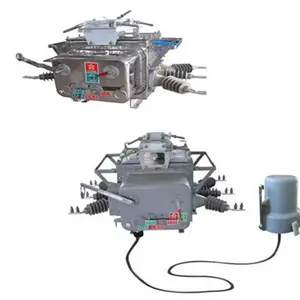

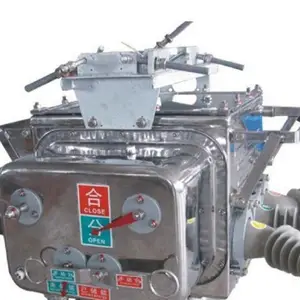

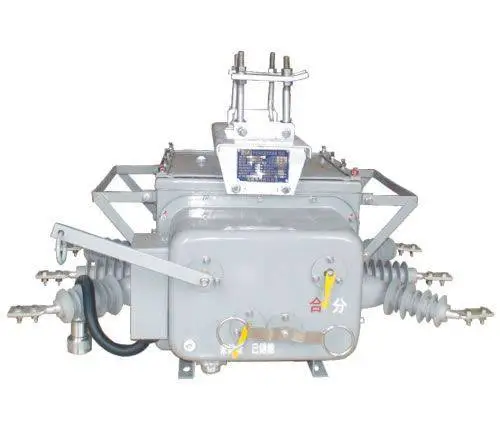

智能高压分界开关FZW20-12B/630A-20 电动不锈钢

产品概述：

    ZW20B-12型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和域网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操作机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。

产品特点 ：

* 城、农网改造的理想设备：可与控制器配套实现遥控、遥测、遥信和遥调，实现“四遥”功能。

* 操作灵活、方便：本产品为电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离操作。

* 开断性能优越：开断短路电流25kA达30次。

* 操作功率小，可靠性高：全新设计的小型电动弹簧机构的操作工（约30W左右）降低到zui低水平。

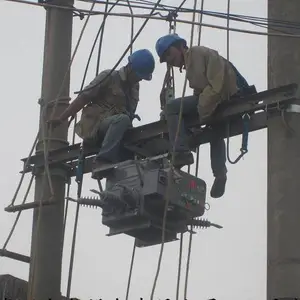

* 安装方式灵活：可采用柱上吊装或座装安装方式。

* 密封性能可靠：SF6压力为零表压且采用成熟的密封结构技术，密封性能可靠，不易泄露。

* 独特的进出线方式：采用硅橡胶管，使接线端子之间绝缘距离充裕，外绝缘特性优良。

* 使用安全：在箱体顶部安装有防爆装置，即使发生以内部故障，也不会有高温气体或飞溅物泄露出来。

主要技术参数：

序号 项目名称 单位 参数

1 额定电压 kV 12/24

2 额定频率 Hz 50

3 额定电流 A 630/1000

4 额定短路开断电流 kA 12.5/16/20/25

5 额定峰值耐受电流（峰值） kA 31.5/40/50/63

6 额定短时耐受电流（4S） kA 12.5/16/20/25

7 额定短路关合电流（峰值） kA 31.5/40/50/63

8 机械寿命次数 次 10000

9 额定短路开断电流开断次数 次 30

10 1min工频耐受电压（相间/对地/断口） kV 42/49/60

11 雷电冲击耐受电压峰值（相间/对地/断口） kV 75/85/125

12 二次回路1min工频耐压 kV 2

13 净重 kg 140

14 SF6气体额定表压 Mpa 0

使用环境条件及订货须知

1、环境温度不高于+ 45℃，不低于– 30℃；

2、空气相对湿度：日平均值不大于95%，月平均值不大于90%；

饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；

在高湿度期温度急降时，可能凝露；

3、海拔高度不超过1000米；

4、地震烈度不超过8级；

5、无火灾**、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予满足。
