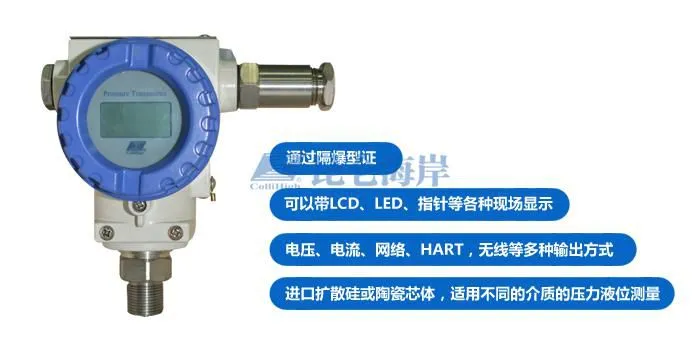

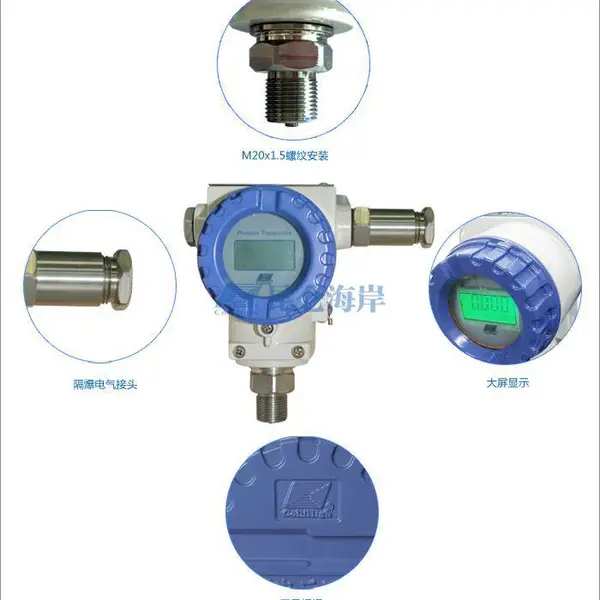

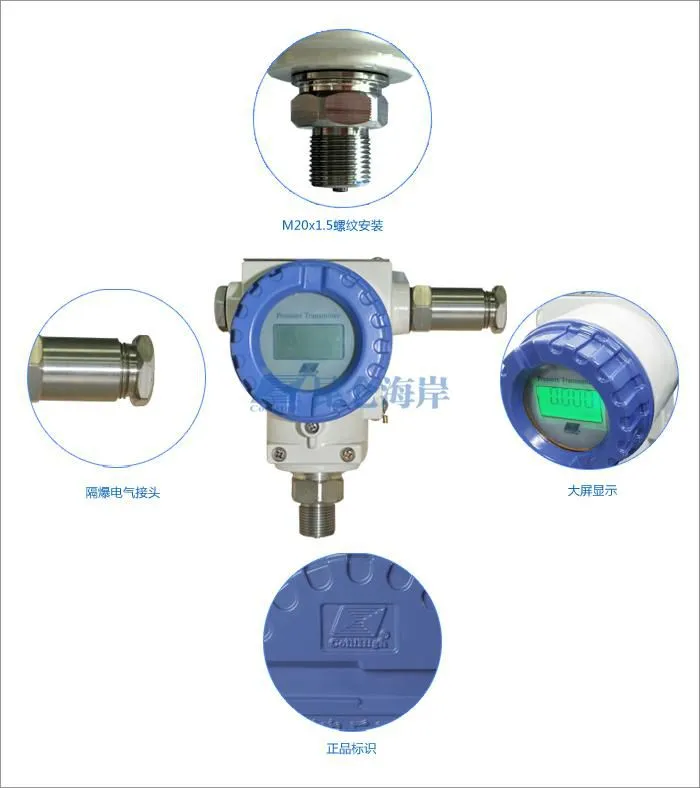

系列简介及说明  昆仑海岸压力变送器4-20mA/0-10V数显1.6Mpa防爆2088气体液体扩散硅传感器

系列用途

 工业现场过程压力控制、航空航天领域、石油化工行业、仪器医疗、食品等行业、航海及造船行业、水利、水电、发电厂炉膛负压等行业

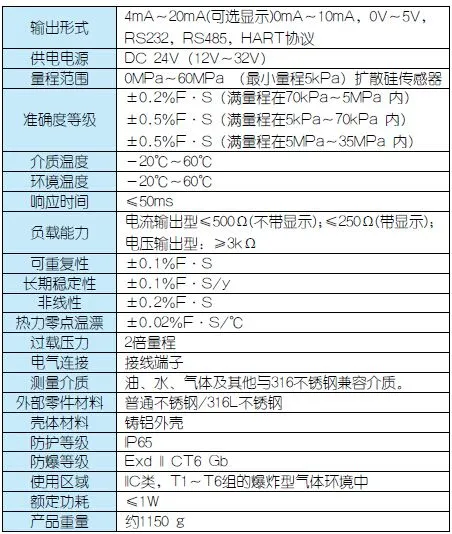

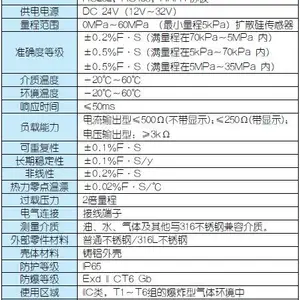

技术参数   昆仑海岸压力变送器4-20mA/0-10V数显1.6Mpa防爆2088气体液体扩散硅传感器

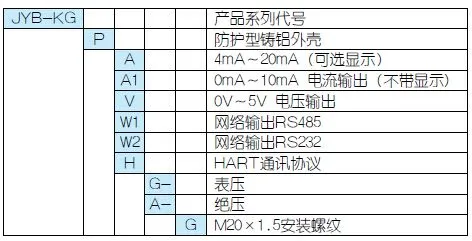

规格选型   昆仑海岸压力变送器4-20mA/0-10V数显1.6Mpa防爆2088气体液体扩散硅传感器

五．安 装

1.安装应严格遵守 GB3836.15-2000《爆炸性气体环境用电气设备 第 15 部分：危险场所电气安装（煤矿除外）》的

有关规定;

2.***变送器垂直于地面安装，安装过程中应使用扳手从变送器底部的六方螺帽处将变送器拧紧，避免直接旋动变送器上部；

3.当测量变化速度较快的压力时，应当在变送器和被测介质的连接出口处加装压力缓冲装置，以避免瞬间的脉冲高压直

接冲击变送器的测量元件，导致变送器失效。

六．接 线

二线制电流叠加 HART 输出接线图

注：1：供电正 2：电流输出 3:空 4: 屏蔽地

三线制电压输出接线图

注：1：供电正 2：供电负 3:电流输出 4: 屏蔽地

三线制电流输出接线图

注：1：供电正 2：供电负 3:电流输出 4: 屏蔽地

RS485/232 网络型输出接线示图

注：1：供电正 2：供电负 3:RS485-A 4: RS485- B

请注意在安装变送器时，选用的线缆应不低于变送器的防护等级，同时为***隔爆等级应选用直径为 6mm～8mm 的

线缆。

线缆应参照接线图正确连接，如使用屏蔽线缆应将屏蔽层接至壳体内的接地端，并***可靠连接。同时外壳表面的接地端应与大地可靠连接。

六．试运行

为确保变送器能够稳定准确的正常工作，测试压力前应通电预热 15min。

在压力测量过程中，应缓慢加压和卸压，避免瞬间加至高压或降至低压。

七．安全说明

安装过程中应确保变送器拧紧牢固，方可加压测量；拆卸前应断开电源并确保关掉被测介质的阀门使压力降至常压，方可拆卸，以免介质喷出发生事故。

对于需要防爆的工作场合，待线缆连接完毕并旋紧侧盖后方可安装至危险场合并通电测量压力，避免在危险场

合带电开盖操作，不正确的操作将会引起严重的人身伤害和重大的物质损失。

八．产品维修和故障排除

如果变送器出现故障，请与我公司的售后服务取得联系，确认问题后需要把变送器寄回本公司维修时请附带以下信息：

·现场环境描述；

·故障现象；

·测量介质以及其物理化学性质描述；

当变送器需要维修或校准时，请在寄回前务必把残余的

介质清理干净，特别是对人身健康有害的物质，如腐性，

有毒的，致癌的或具有辐射性的物质。

常见故障分析与排除

若故障现象不属上述范围，请与我公司售后服务取得联系。

九．产品保养

1.只能使用中性的试剂清洗变送器，避免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂，家用洗涤剂等。

2.变送器属于精密仪器，应存放在干燥通风的室内环境，避免阳光直晒。

十．注意事项

1.本产品由电路板、传感器和断式液晶或液晶表头（显示可选）等重要部件组成。

2.当收到产品时请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；

3.确认电源输出电压是否正确；电源的正、负与产品的正、负接线对应；压力源压力在该产品的量程范围内；

4.请保存好检定证书和合格证，维修时随同产品一同返回。

十一、装箱

开箱时根据装箱的产品核对变送器的型号、规格和订货合同的是否一致,应检查装箱清单与随机发货是否完备。

装箱清单:

1、压力液位变送器 1 台

2、产品使用说明书 1 份

3、产品合格证(出厂测试数据) 1 份
