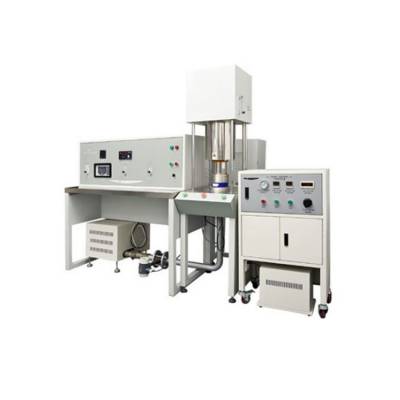

LAPC91350小型滤器测试台

该台可根据客户的要求定制不同尺寸的夹具；还可更换不同尺寸模具以适应不同形状的滤器；测试能能够快速测量小型过滤器的效率和阻力，且效率按各粒径分别表示。

一、概述

　　小型滤器效率测试台，是我厂在已有产品 SX-F5310滤料性能测试台，LAPC91015过滤器性能测试台的基础上，结合小型过滤器的自身特点研究开发的性能测试平台，整个系统根据国内外相关标准：EN1822，IEST-RP-CC021.1以及我国制冷行业协会标准过滤器和过滤材料修改草案CRAA/DS70等有关标准进行设计制造。目前该产品已经申报产品***。

二、组成部分

　　1.进气过滤部

　　2.喷雾.发尘部分

　　3.均流输送部分

　　4.滤器安装部分

　　5.检测.控制及数据处理输出部分

　　6.风机动力部分

三、主要技术参数

　　1.滤器直径：φ134cm；可定制不同尺寸的夹具。

　　2.试验流量：30L/S，32L/min(流量可定制)

　　3.气溶胶截面分布均匀性：≤10%

　　4.试验颗粒粒径范围： 0.3-1.0um

　　5.试验颗粒粒径集中度：0.3-0.5um 70%以上

　　6.气溶胶物质：DEHS≥0.3um

　　7.上游稀释倍数：7-10倍

　　8.检测效率范围：99.*** ≥0.3um

　　9. 检测阻力范围：0-2500Pa

　　10.测试时间：整个测试过程30s – 60s

　　11.溯源：由供需两方***

　　12.可更换不同尺寸模具，以适应不同形状的滤器

  13.占地面积：2600mmX1100mm

　　注：测试台建议放置在至少***7级的洁净环境中

四、系统功能

　　1.检测过滤效率（按粒径表示）

　　2.检测阻力

五、主要配置

　　1.气溶胶发生器

　　2.变频器

　　3.稀释器

　　4.流量计

　　5.尘埃粒子计数器 2台 （采样流量28.3L/min）

　　6.气动式滤料安装装置

　　7.专用数据处理软件

　　8.自净过滤器

　　9.电气操作系统

　　10.气流匀流输送管道（不锈钢）
