双针双管差压表适用于对两个相同或不同压力，进行测量并可对两个测量压力及二压力差值分别指示。产品分为YCS普通型和YCSH防腐型。YCS普通型适用于对无腐蚀性介质的测量。YCSH 防腐型可在具有腐蚀性介质及环境中使用。布莱迪BLD双波登管式差压表YCS-100 (YC-100)普通双针双管过滤网泵罐体#企业新闻资讯

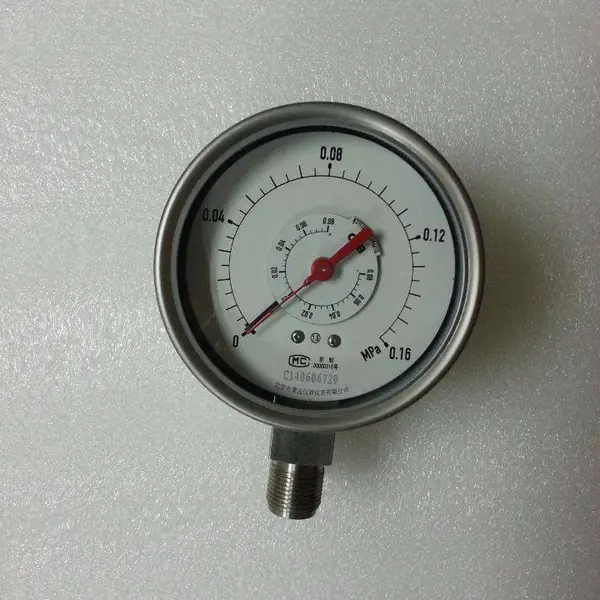

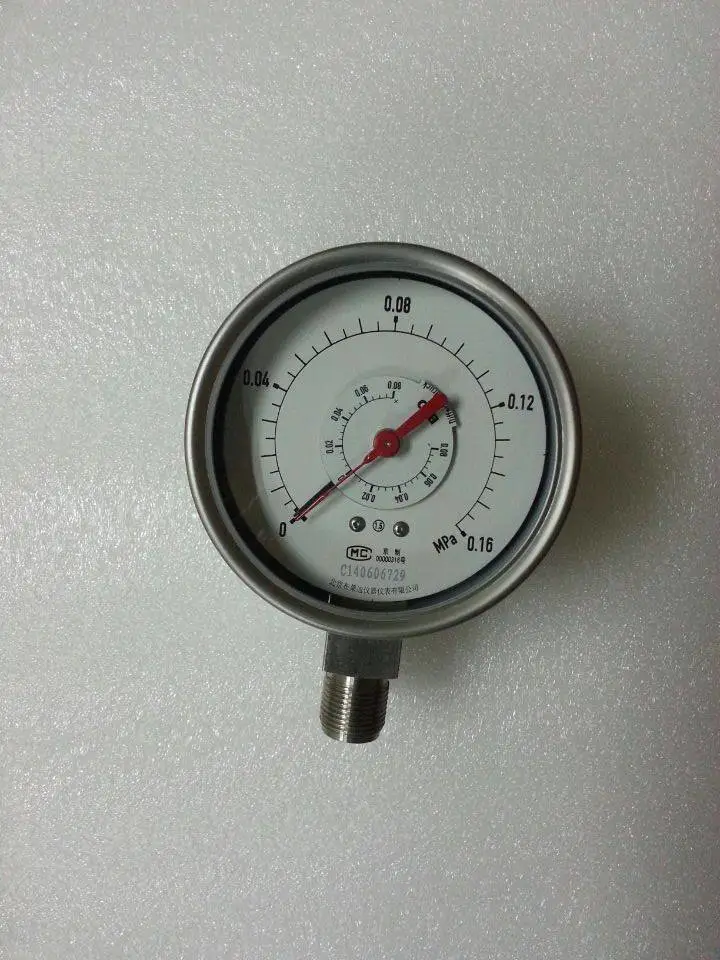

仪表由两套各自独立的测量系统和指示装置组成。测量压力通过测压元件的弹性变形，通过两个测压元件（弹簧管）之末端各自产生相应的位移，借助于拉杆传动机构的传动予以放大，由固定于齿轮轴上的红、黑指针将所测值分别指示在度盘上，同时中间小盘显示出二压力之差值。布莱迪BLD双波登管式差压表YCS-100 (YC-100)普通双针双管过滤网泵罐体#企业新闻资讯

YCS主要技术参数 YCS (YC) FOUNCTIONAL FEATURES

执行标准：GB/T1226-2001 Executive standard: GB/T1226-2001

精度：1.5级 Accuracy: 1.5%

测量范围：0.16、0.25??6MPa、10MPa Ranges: 0.16、0.25??6MPa

环境温度：-20～+60℃ Ambient temperature: -20～+60℃

介质温度：小于 60℃ Media temperature: less than 60℃

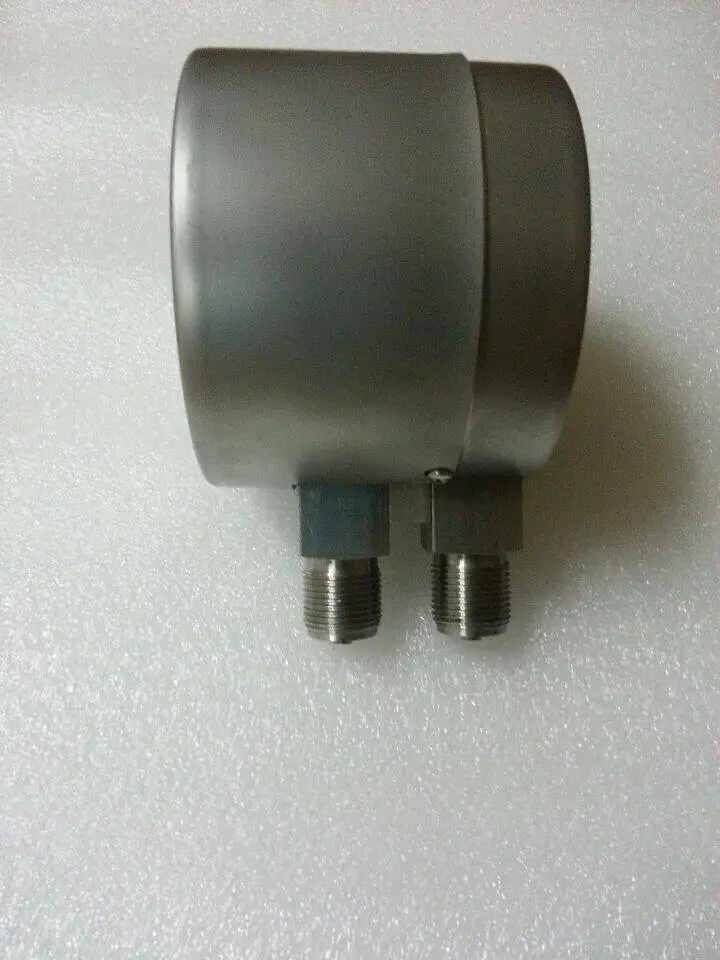

安装形式：径向直接安装 Mounting: bottom directly mounting

（前带边及后带边可选） (with front or back flange available )

过程连接：M20 × 1.5 螺纹（其他螺纹可选） Process connection: M20 × 1.5 (Other screw as request)

防护等级：IP45 Protection class: IP45

接头材质：铜合金 Connection material: Copper alloy

波登管材质：铜合金 Bourdon tube: Copper alloy

焊接：锡焊 Welding: Tin-welding

表壳材质：黑钢壳（喷塑） Case material: Black steel (enameled)

密封圈、防爆塞材质：耐油橡胶 Sealing circle and blow out vent material: Rubber

表玻璃：3mm 平板玻璃 Window: 3mm plain glass

　　　　（有机玻璃、双层安全玻璃可选） (Organic or double layers available)

机芯：铜合金 Movement: Copper alloy

指针：铝，黑色和红色 Pointer: Aluminium, black and red color

表盘：铝，白地黑字（特殊要求表盘可选） Dial: Aluminium, white with black letters (Special dial available)
