| 产品特性:卧立止回阀 | 品牌:HUGONG/沪工 | 型号:H42M-16C |
| 材质:铸钢 | 连接形式:法兰 | 加工定制:否 |
| 种类:NRVR静音式 | 结构形式:升降式 | 公称通径:DN50mm |
| 适用介质:蒸汽 | 形态:柱塞式 | 压力环境:常压 |
| 标准:国标 | 流动方向:单向 | 驱动方式:自动 |
| 工作温度:高温 | 类型(通道位置):二通式 | 规格:DN15-DN200 |

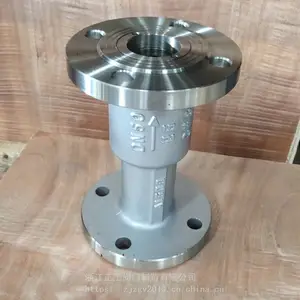

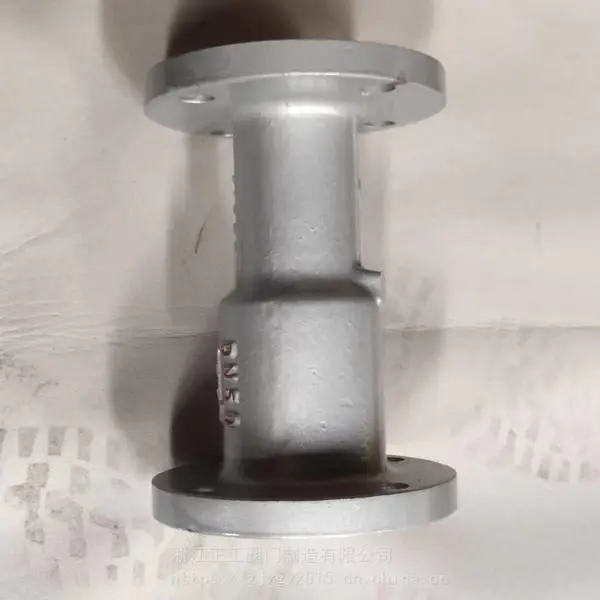

卧立止回阀
型号:H42SM-16/25C
介质:水、蒸汽、油品
温度:-29-300度
材质:铸铁、铸钢、不锈钢
一、结构特点及工作原理:
主要包括阀体、衬套、支架座、阀瓣、密封圈、弹簧、铜套组成。该阀体内装有支架座、阀瓣、耐高温非金属密封圈,支座一端旋接阀体出口端,另一端压在耐高温非金属密封圈上。支座上连接支架,支架座上连接阀杆铜套,阀杆套里装有阀杆并与阀杆之间有一定间隙,阀杆与阀瓣连接。阀瓣的外表面为圆弧球面。耐高温非金属密封垫放在阀座上,阀座与阀体连为一体。 阀瓣为不锈钢阀瓣和耐磨、耐高温材质、回弹性强的非金属材料PPL/PEEK密封圈吻合,因为一软一硬,所以密封性能好,使用寿命长。
二、卧立止回阀尺寸表:
公称通径 DN(mm) | 尺寸 | ||||
L | D | D1 | D2 | b | |
H41S-16 | |||||
15 | 130 | 95 | 65 | 45 | 14 |
20 | 117 | 105 | 75 | 55 | 16 |
25 | 127 | 115 | 85 | 65 | 16 |
32 | 140 | 135 | 100 | 78 | 18 |
40 | 165 | 145 | 110 | 85 | 18 |
50 | 178 | 160 | 125 | 100 | 20 |
65 | 190 | 180 | 145 | 120 | 20 |
80 | 202 | 195 | 160 | 135 | 22 |
100 | 210 | 215 | 180 | 155 | 24 |
125 | 325 | 245 | 210 | 185 | 26 |
150 | 350 | 280 | 240 | 210 | 28 |
200 | 400 | 335 | 295 | 265 | 30 |
H41S-25 | |||||
25 | 160 | 115 | 85 | 65 | 16 |
32 | 180 | 135 | 100 | 78 | 18 |
40 | 200 | 145 | 110 | 85 | 18 |
50 | 230 | 160 | 125 | 100 | 20 |
65 | 290 | 180 | 145 | 120 | 22 |
80 | 310 | 195 | 160 | 135 | 22 |
100 | 350 | 230 | 190 | 160 | 24 |
125 | 400 | 270 | 220 | 188 | 28 |
150 | 480 | 300 | 250 | 218 | 30 |
200 | 600 | 360 | 310 | 278 | 34 |
浙江正工阀门制造有限公司(又名:上海耐特阀门厂)总部设在温州,同时在温州和上海两地拥有阀门制造基地。本厂生产历史悠久、技术力量雄厚、生产经验丰富、检测设施齐全,以***的技术与管理为基础,实行了标准化、程序化、规范化质量管理,产品结构科学、密封性能好、使用寿命长等优点,并通过了***、TS国际质量体系认证,使用户质量得到最终的***,得到国内外用户的一致好评。为解决流体控制中的问题,不断应用新技术、新工艺,开发生产出新型节能阀门“无填料柱塞阀、无泄漏截止阀”,填补了国内空白,为广大用户提供满足各类场所需要的多种高品质、低成本阀门产品。每种阀门都有多种材料、规格、操作方式和结构,以满足不同的需要。主要产品:柱塞阀、柱塞截止阀、高温球阀等系列产品。可随时提供维修中的任何阀门零配件材料。 阀门使用的材料从铸铁、碳钢、不锈钢及其他特殊材料。也可根据您要求的介质和温度选择不同的衬里或衬套材料。 我们以***的服务满足您各种合理的要求,为您进行特殊规格设计、制造、技术咨询和维修服务。质量和创新力是我们的宗旨。我们真诚期待着您携手合作,共同发展。
