西门子SQN70.454A20燃烧器风门执行器内置的：在齿轮传动机构的一端开头标记。

□　电器联接：螺丝端子。

SQN3…执行器***被设计用来驱动气燃料阀和风门挡板，这些阀门用于中小型的燃油或 燃气燃烧器。从而达到燃料和助燃空气的佳混合比. -与P-PI或PID控制器连接，例如RWF40…-直接连接不同型号的燃烧控制器，例如LA..,LM…,LMG…或LFL…-与1或2线控制器或3位控制器连接

SQN31.101A2700 SQN31.101A1700 SQN31.102A2700 SQN31.102A1700 SQN31.111A2700

SQN31.111A2760 SQN31.121A2700 SQN31.121A2730 SQN31.121A2760 SQN31.151A2700

SQN31.151A1700 SQN31.151A2730 SQN31.221A2700 SQN31.221A2730 SQN31.251A2700

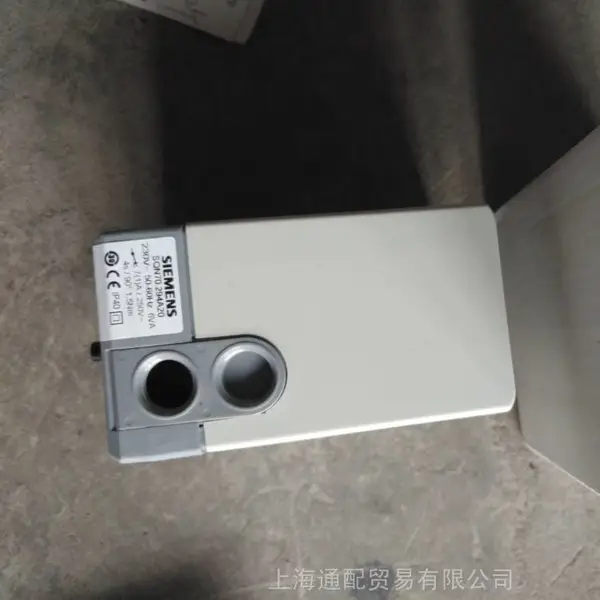

西门子SQN70.454A20燃烧器风门执行器内置的

SQN70、71…电动执行机构，即伺服电机，用于中小型燃油或燃气燃烧器的风门挡板控制或空/燃比控制。

运行时间4.0S - 30S，保持转矩0.7...1.3 Nm。凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。

SQN70..逆时针旋转，SQN71..顺时针旋转。

与 P-PI或PID控制器连接，例如 RWF40…。直接连接不同型号的燃烧控制器，例如LA..,LM…,LMG…或 LFL

SQN31.251A1700 SQN31.251A2730 SQN31.252A2700 SQN31.252A1700 SQN31.351A2700

SQN31.401A2700 SQN31.401A1700 SQN31.401A2730 SQN31.401A2760 SQN31.402A2700

SQN31.402A1700 SQN31.411A2700 SQN31.411A2730 SQN31.762A2700 SQN31.941A2700

□　传动齿轮：传动齿轮带自润滑并且无需维护。西门子SQN70.454A20燃烧器风门执行器内置的

□　驱动轴：与传动机构的前端顺利吻合。西门子SQN70.224A20风门执行器可以调节凸轮

凸轮触点地调整

□　使用可调整的凸轮。

□　凸轮边上的刻度指示凸轮触点的角度。

□　凸轮可以手动调节或是使用附带地***扳手或类似的工具完成。

SQN31…电动执行机构，即伺服电机，用于中小型燃油或燃气燃烧器的风门挡板或空/燃比控制。顺时针旋转，运行时间4.5S - 30S，凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。

结构特点

□　执行器外壳- 耐压和抗热塑料壳体组成。 颜色: 黑灰色。西门子SQN70.224A20风门执行器可以调节凸轮

□　齿轮轴的外壳是由铝压铸制成，预留了 4 个穿线孔，可用于 Pg11 密封套线的穿入。
