TBS-2-2J太阳自动跟踪直接辐射表

一、用途
  该表用于测量光谱范围为0.3μm-3μm的太阳直辐射量。当太阳直辐射量超过120W／m²时和日照时数记录仪连接，也可直接测量日照时数。所以该仪表可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。

日照时数定义：为太阳直接辐照度达到或超过120W/m²时间段的总和，以小时为单位，取一位小数。日照时数也称实照时数。

日照传感器主要有：直接辐射表、双金属片日照传感器与旋转式日照传感器等。

二、工作原理

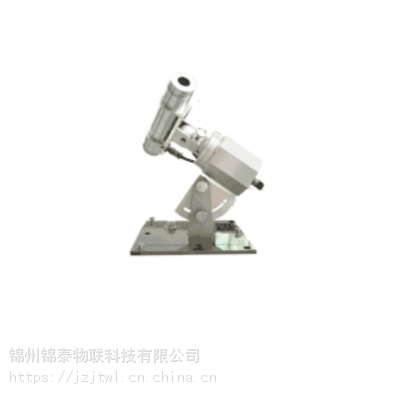

   该表构造如图示，主要由光筒和自动跟踪装置组成。光筒内部是由光栏、内筒、热电堆(感应

面)、干燥剂筒等组成。感应部件是采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，冷结点在机体内，在线性范围内产生的温差电势与太阳直接辐照度成正比。
 自动跟踪装置是由底板、纬度架、电机等组成。电机是动力源，用户可根据要求选择直流电机或交流电机作为动力源。该表的跟踪精度与安装和细心的调整有密切关系，有关详细说明用户

详见产品说明书。

三、技术参数

直接辐射表参数：
 1.灵敏度:7～14μV／W．m^-2
 2.响应时间:≤30秒(99%)；
 3.内阻:约100Ω；
 4.跟踪精度:24小时小于±1°；
 5.稳定性:±1%；
 6.温度特性:±1%(-20℃～+40℃)；
 7.重量:5kg；
 8.电源电压:DC 12V  ±l5%   AC 220V±lO%；
 9.测试精度:TBS-2-2J直接辐射表±2%

10.信号输出:0～20mV；

日照计参数：

1． 测量范围：0—24小时；

2． 精度：小于±0.1小时；

3． 分辨率:0.1小时；
