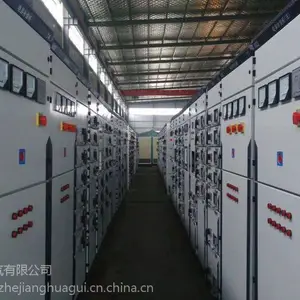

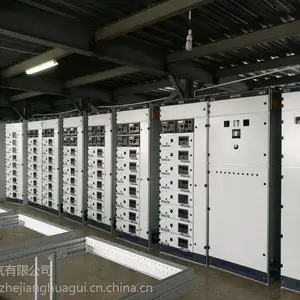

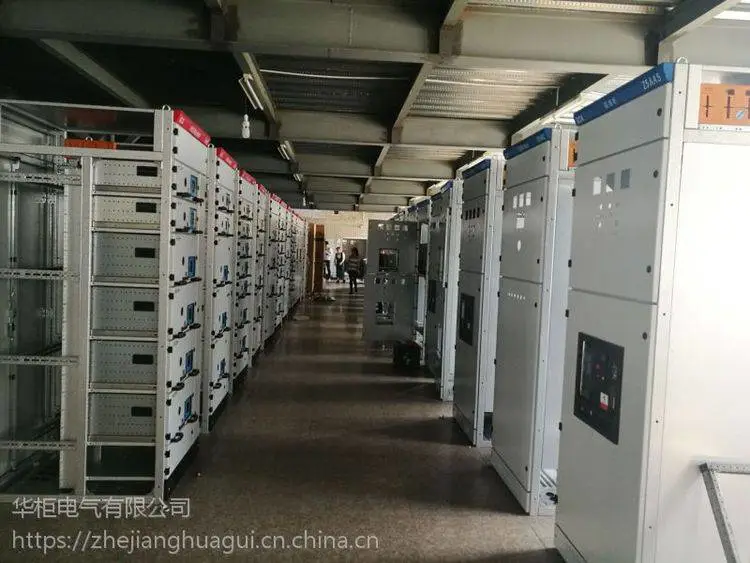

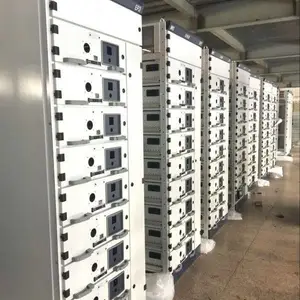

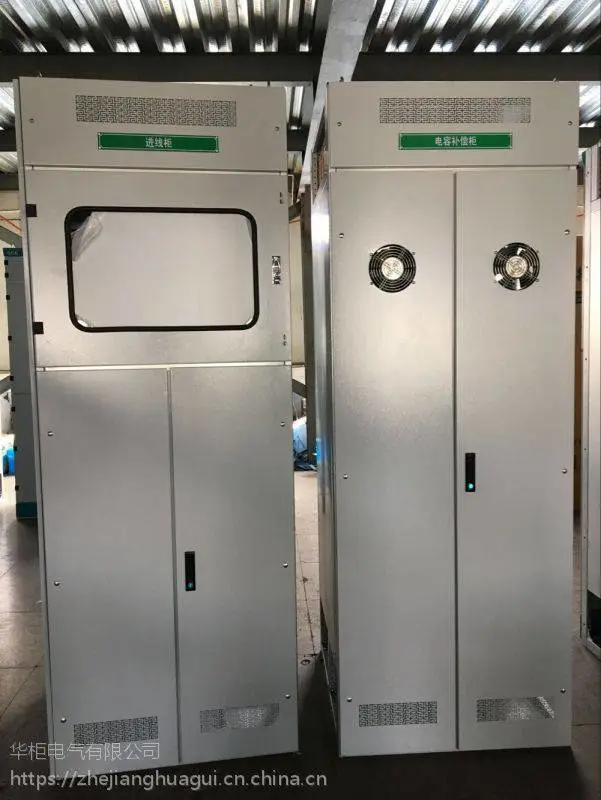

一.GCK电控柜概述：

低压抽出式开关柜适用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中，作为动力、配电和电动机集中控制、电容补偿之用。应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，本产品符合IEC60439-1、GB7251.1、JB/T9661等标准。本柜体采用了新的制造工艺，各功能单元采用模块化设计，单元组合灵活方便，可实现替代目前市场上所有的GCS方案及功能。

二.GCK电控柜结构说明：

1、手摇式推进机构应用于单元抽屉，分手操和电操两大类。为多圈省力推进方式，实现轻松、灵活、平稳推进与移出抽屉，三工位具有机械定位、显示，并带有“咔哒”的位置声音提示功能，推进630A的三极、四极方案抽屉轻松灵活；合闸联锁具有再扣复位功能，推进机构原理与联锁机构为国内外同行业技术。其中电操的联锁机构，能够确保切断开关才能移动抽屉，有效防止误操作，实现摇手柄进入机构（可操作状态）电操机构无法取电，只有拔出摇手柄，电操机构方可取电，使空开电动合闸，具有很高的操作安全性；

2、手拉式推进联锁机构应用于单元抽屉，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；

3、小型手拉式推进机构应用于1/2、1/4抽屉单元，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；

4、抽屉推进联锁机构具有分离、试验、连接位置机械显示，电气接点与位置同步。

三.GCK电控柜主要特点：

1、主电路插头：插头弹簧的定位是插头结构可靠性的重要，弹簧的压力，尤其是500次插拔后的压力变化较大，是目前市场所见插头的问题。本插件弹簧采用锰钢材质。热处理，性能，插头采用叠片式，4片铜片为一组，每组有独立的触头弹簧固定结构，耐受过载电流能力强。进出线插件全部取消压铆电缆的接线方式，避免压铆不可靠产生不良影响，确保运行设备质量；

2、二次接插件：接触行程长，满足试验、工作位置连接要求，将两排接线固定端和两排出线端上下分开，接线和出线互不干涉，使接线更方便，布线更美观；

3、仪表板：开门式空心结构，方便接线、元器件安装及检测，元器件安装空间164mm×122mm，能满足96mm ×96mm外形的数显表安装，还可以安装其它灯钮等元件，空心处用钢板制作，方便制造开孔；

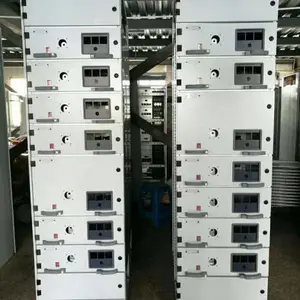

4、1/2、1/4抽屉结构：1/2及1/4抽屉操作方式为手拉式三位置操作机构。开关合闸，抽屉与柜体联锁，无法拔出抽屉，1/2及1/4抽屉采用一侧无侧板的制作方法，方便成套厂家安装元器件及接线，1/2抽屉能满足12***电流的侧、后出线方案。1/4抽屉可以满足63A侧、后出线方案；

5、门锁：应用于抽屉门、固定门，具有防门板下坠功能.
