一、产品简介
　 混凝土快速修补材料主要用于1cm以上的水泥混凝土快速修复，是一种快凝，钢纤维增强，耐重负荷的无收缩混凝土修补材料。它是一种单组份水泥基化合物，用水拌合即可使用，施工简单方便。它用于混凝土高速公路、桥梁、机场跑道、工厂和仓库地面以及承受重负荷的路面。
二、产品特点
　 1、早强高强快凝：30分钟初凝，1-3小时即可开放交通。抗压强度达到30MPa以上，1天达到50MPa以上。
　 2、高抗冻性：在0-10低温正常使用。
　 3、高抗渗性：修补料混凝土结构致密，混凝土抗渗性能是普通水泥的2-3倍。
　 4、抗碳化性能好，微膨胀干缩率低。
　 5、抗腐蚀性能好：抗腐蚀系数大于1。
三、性能指标
　用于混凝土修补的袋装，干态快硬水泥混合料的标准，指标如下：



四、施工操作

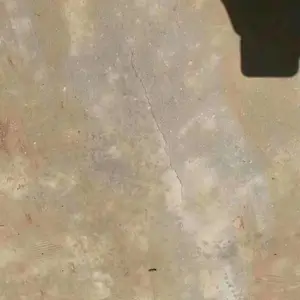

1、基面处理
　 为了增强其粘结强度，必须所有待修补表面的残留物，油脂、污迹、油性物等，疏松的混凝土层直到漏出混凝土坚硬的基质部分，沿修补面的周围凿除深于1-3CM的槽。凿毛修补面能使修补厚度均匀，修补效果好，并提供牢固粘结区域，小的修补厚度为1-3CM．所有待修补面必须用水饱和湿润且不能有明水。
2、施工指导
　 混凝土深层快速修补料以每包50kg加水4-5kg的比例拌合即可，先将水注入到拌和器中，然后将混凝土深层修补料加入到容器中，不断拌合直到混合料无团块。拌合料时尽可能离修补区域较近的地方进行，要定期对拌合器进行冲洗，不要让混合料粘附在设备上。已拌和好的混合料不要再加水和其它添加料，拌合好应立即使用。抹铺时将混合料用抹刀压抹在修补面上，避免空气裹入以使黏结牢固。如果环境允许，应从一边开始再到另一边抹铺并同周围混凝土面找平，后一抹刀将表面抹平或涂上其他涂饰层，作业时间15分钟。当修补层厚度达到5ｃｍ时，可以在混合料中加入50，尺寸为1.0ｃｍ的石子作骨料，在炎热夏季或大风天气下施工时，建议湿态养护一小时。
　 在超过3高温或5以下低温施工时，对于已修补完的修补层必须进行保温保湿养护。在5以下施工时，须将周围的混凝土用喷灯烤至手摸到有温感，拌合水要用30左右的热水来拌合，施工结束后，需用建筑施工用隔热毯将修补区域覆盖1-3小时，以防修补层受冻，使得修补层能很好固化和粘结。
在炎热夏季作业时必须用凉水拌合，气温和水温都影响固化时间。在21时初始固化时间15-20分钟，在超过33高温进行修补作业时，建议用水将要修补的基面湿润，使用底胶以防修补料中的水分很快消失，修补结束后，应该用薄膜将修补面盖住，加以保湿养护。

五、注意事项
　 （1）当混合料办好后，不要再加水调整，该产品是一种快凝产品，因此拌合设备使用完后必须尽快冲洗。
　 （2）该产品储存期为6个月。
