| 品牌:硕翔阀门 | 型号:H71H/H71W | 材质:铸钢不锈钢 |
| 连接形式:对夹 | 适用介质:各种工况 | 压力环境:常压 |
| 流动方向:双向 | 驱动方式:水力控制 | 规格:DN15--DN350 |
| 产品特性:对夹旋启式 | 加工定制:否 | 种类:对夹旋启式 |
| 结构形式:升降式 | 公称通径:DN15-DN350mm | 形态:蝶式 |
| 标准:*** | 工作温度:常温 | 类型(通道位置):直通式 |

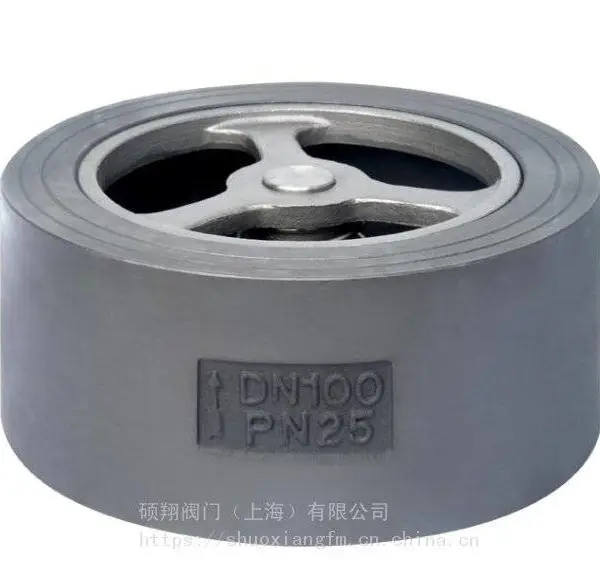

H71H(W)对夹升降式止回阀
H71H(W)对夹升降式止回阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流,具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好.
主要技术参数
型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | |
壳体 | 密封 | ||||
H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸气、油品等 |
H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
H71W-25H | ≤300℃ | ||||
H71W-25P | ≤200℃ | 硝酸等腐蚀性介质 | |||
H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
H71W-40P | ≤200℃ | 水、蒸气 |
主要零件材料
型号 | 阀门 | 阀瓣 | 弹簧 |
H71H-16Q H71H-25Q | QT400-15 | 25 | 50CrVA |
H71W-25H H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9 |
H71W-25P H71W-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
主要外形尺寸
公称通径 | L | D | 公称通径 | L | D | ||||
1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | ||||
15 | 25 | 48 | 48 | 48 | 80 | 71 | 140 | 140 | 140 |
20 | 31.5 | 58 | 58 | 58 | 100 | 80 | 160 | 165 | 165 |
25 | 35.5 | 68 | 68 | 68 | 125 | 110 | 190 | 195 | 195 |
32 | 40 | 80 | 80 | 870 | 150 | 125 | 215 | 225 | 225 |
40 | 45 | 90 | 90 | 90 | 200 | 160 | 270 | 285 | 390 |
50 | 56 | 105 | 105 | 105 | 250 | 200 | 330 | 340 | 350 |
65 | 63 | 125 | 125 | 125 | 300 | 250 | 385 | 400 | 415 |
【H71H对夹升降止回阀】产品用途:
H71H、H71Y、H71F对夹升降止回阀系列产品,适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
【H71H对夹升降止回阀】产品特点:
该产品采用对夹式连接,结构紧凑,阀瓣沿着中心定位作升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可***减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点。
【H71H对夹升降止回阀】执行标准:
设计规范: API 594
结构长度: GB/T 12221 API 594
法兰连接: GB/T 9113 JB/T 79 ASME B16.5
试验与检验:GB/T 13927 JB/T9092
