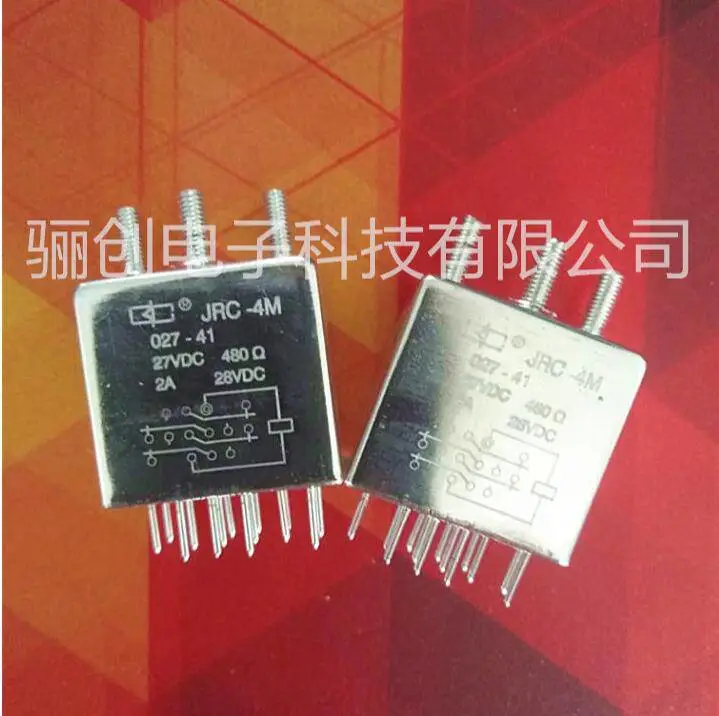

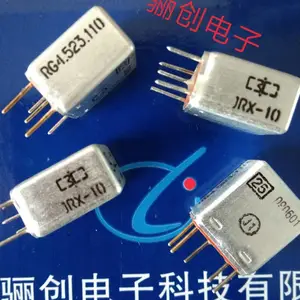

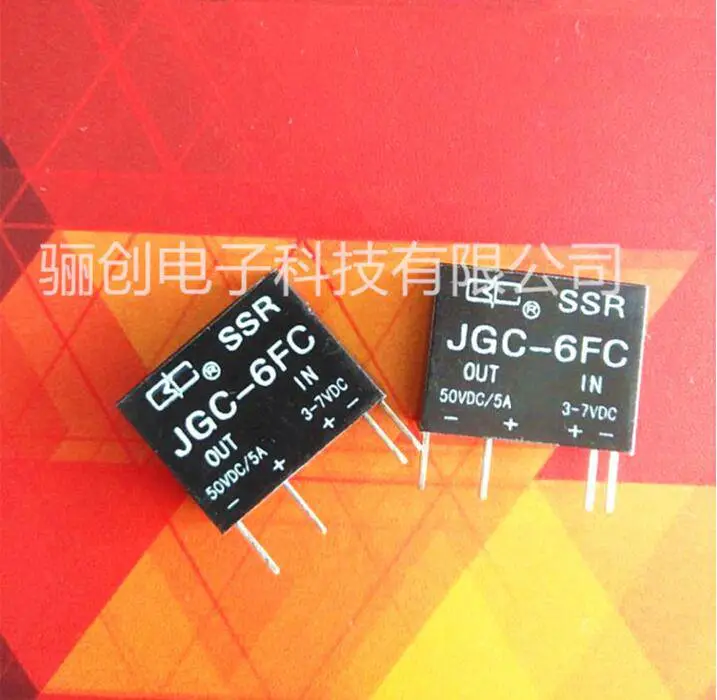

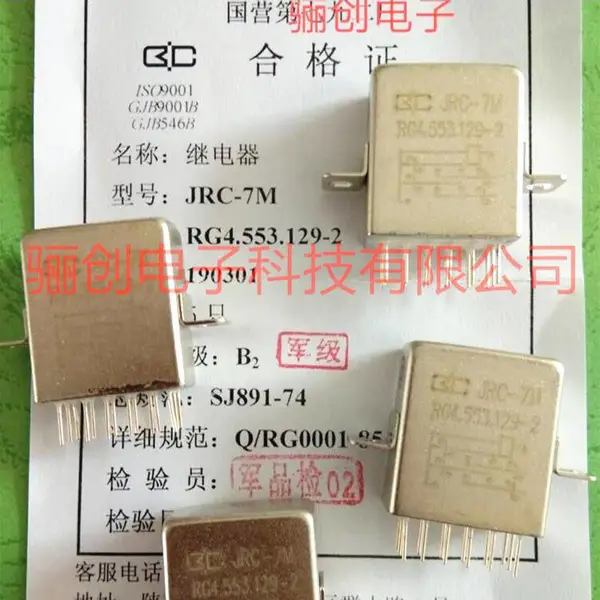

继电器简介

一、继电器的特性：

1、继电器的输入量和输出量之间在整个变化过程中的相互关系称为继电器的继电特性或控制特性。

2、利用输入电路内电流（电压）在电磁铁铁心与衔铁间产生的吸引力作用而工作的一种电气继电器。

二、按继电器的工作原理或结构特性分类：

1、直流电磁继电器：输入电路中的控制电流（电压）为直流的电磁继电器。

2、交流电磁继电器：输入电路中的控制电流（电压）为交流的电磁继电器。

3、磁保持继电器：利用***磁钢或具有很高剩磁特性的铁心，使用电磁继电器的衔铁在其线圈断电后仍能保持在线圈通电时的位置上的继电器。

4、平衡力继电器：该继电器采用***磁钢作为复原装置，在释放状态时，磁路中的***磁钢对衔铁的保持力与在吸合状态时轭铁极靴面对衔铁的电磁吸力大致相等，继电器的吸力特性与反力特性对称平衡。

5、高频或射频继电器：用于切换高频、射频电路且具有优良射频特性的继电器。

三、按继电器的外形尺寸分类：

继电器的外形尺寸分类：

名称       表示字母       定义

微型继电器    W    最长边尺寸不大于10mm的继电器

超小型继电器       C     最长边尺寸大于10mm，但不大于25mm的继电器

小型继电器    X     最长边尺寸大于25mm，但不大于50mm的继电器

继电器的触点负载分类：

名称       表示字母       定义

弱功率继电器       R     当触点开路电压为直流28V时，触点额定负载电流（阻性）为0.5~1A的继电器

中功率继电器       Z     当触点开路电压为直流28V时，触点额定负载电流（阻性）为2A~***的继电器

强功率继电器       Q     当触点开路电压为直流28V时，触点额定负载电流（阻性）为10A~50A的继电器

继电器的防护特征分类：

名称       表示字母       定义

密封继电器    M    采用锡焊或熔焊等方法，将触点和线圈等密封在金属罩子内，与周围介质隔离，泄漏率较低的继电器

封闭继电器    F     用罩子将触点和线圈等封闭（非密封）加以防尘的继电器

敞开继电器    /      不用防护罩来保护触点和线圈等的继电器

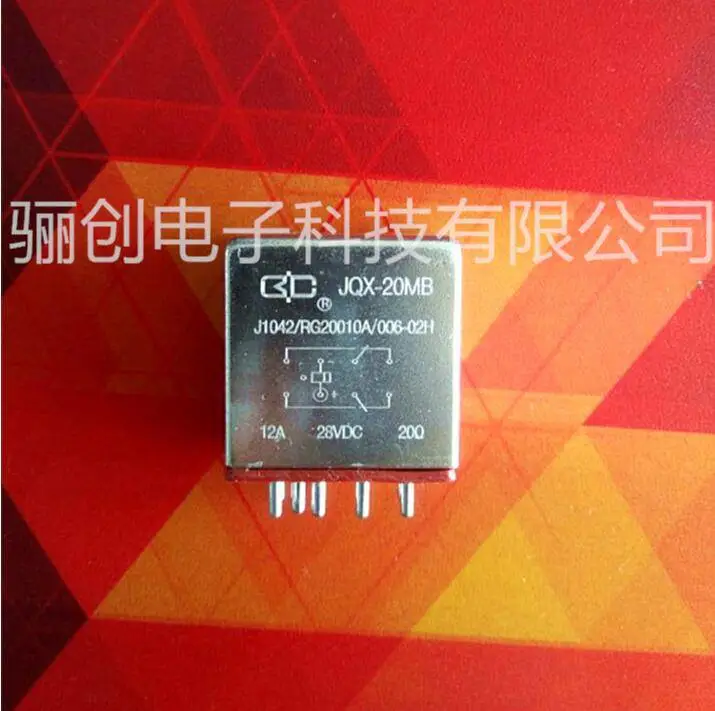

四、产品分析：

1、该产品熔焊密封，具有一组转换触点，负载电流低电平至1A，体积小，重量轻，寿命长、结构紧凑，环境适应性强，适用于航空、航天等电子设备中换接电路之用。

2、符合GJB65B-1999《有可靠性指标的电磁继电器总规范》

3、产品企业标准号Q/RG0462-2007。

4、温度范围：-65~125℃

5、相对湿度：40℃时达98%

6、低电压（kpa）：4.4

7、稳态加速度（m/s2）：490

8、冲击（m/s2）：735

9、振动：10~2000（Hz）   196（m/s2）。

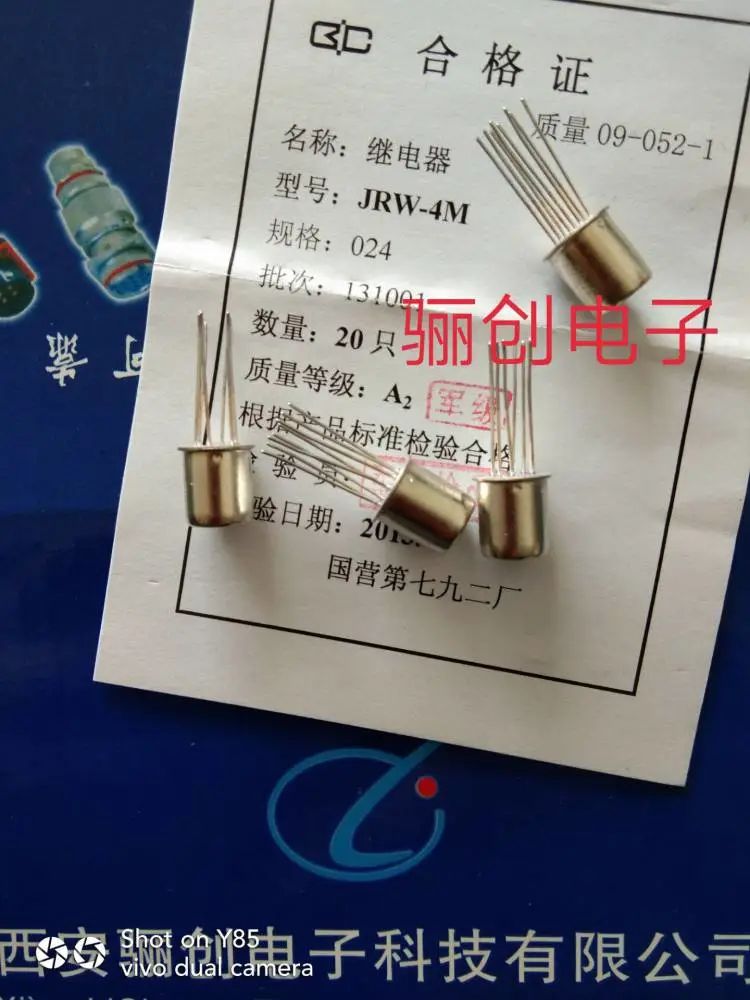

五、订货示例：

       JRW-221MA/012-3

产品型号：JRW-221MA

规格序号： 012

引出端形式代号： 3

 JZC-20ME/115~21

产品型号：JZC-20ME

规格序号：115

交流：~

安装方式代号：2

引出端形式代号：1
