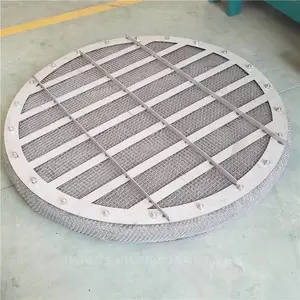

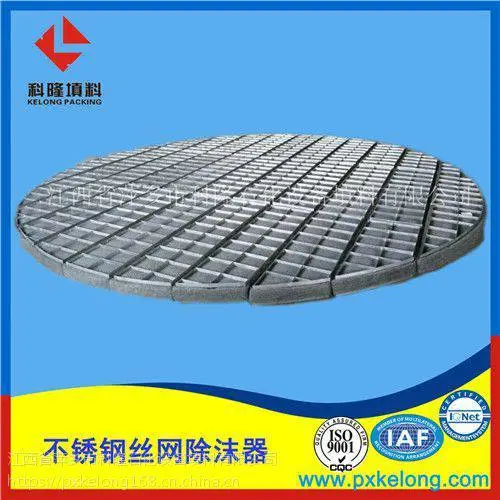

不锈钢丝网除沫器成品图

此批丝网除沫器是北海炼化大修项目使用，2020年装置大修柴油加氢装置冷高压分离器，装置大修柴油加氢装置循环氢旋流脱烃器V-106检修等多个装置检修，检修丝网除沫器尺寸比较多，321材质网状除沫器、316L丝网除沫器X2400-150SP.

标准式丝网除沫器：按化工部标准号进行生产定制：HG/T21618-1998。

丝网除沫器格栅框架材质为316L：板条厚5mm；拉筋采用￠6，水平拉筋间隔150mm，垂直拉筋间隔250mm。

丝径为0.25-0.35毫米。

丝网除沫器适用于化工、石化、医药、轻工、环保等行业立式圆筒形设备使用的气液分离装置。用于分离气体中夹带的液滴直径大于3-5μm的雾沫，除雾率可达***以上。

丝网除沫器材质：

①.丝网及除沫器框架以及支承构件全部不锈钢板；

②.丝网为不锈钢，除沫器框架及支承构件为碳钢；

③.丝网可***其它金属丝或非金属丝，框架及支承构件为不锈钢或碳钢。

丝网除沫器工作原理：

除沫器用作分离出来塔中气体夹带的液滴，以确保有传质效率，减少有价值的物料损失和提高塔后压缩机的操作者，减少含水量，缩短压缩机的寿命，一般多在塔顶设置除沫器。可有效地除去3--5um的雾滴，塔盘间若设置除沫器，不仅可确保塔盘的传质效率，还可以增大板间距。所以丝网除沫器主要用作气液分离出来。均可在空气过滤器上用作气体分离出来。

①.除沫器属气液分离装置，用以除去气体夹带的雾沫。适用于化工、石油化工、轻工、治金、环保等行业。

②.可以安装在塔内或塔上部，也可作为独立的气液分离设备。根据除沫要求，除沫器内可设置1层或2层除沫器元件。适用于经常需要清洗、检修或更换除沫元件的场合。

③.除沫器适用的压力为常压。适用温度范围为：不锈钢≤400℃；碳钢≤300℃。

除沫器适用气速（按气体通过除沫器有效横截面积计）范围：2.5～4.5m/s，对硫酸工业适宜气速为3-4m/s。气体中雾沫粒度>5μm，含雾沫质量浓度≤100g/m。对硫酸工业，当气速为3.2m/s，雾沫粒度>5μm时，除沫效率>98%。

不锈钢304丝网除沫器结构型式：分为上装式和下装式2种。当人孔位置开设在除沫器的上面或虽无人孔有设备法兰时，***上装式丝网除沫器；人孔位置开设在除沫器的下面，采用下装式丝网除沫器。上装和下装的区别，就除沫器本身而言，并没有什么区别，不同点在于上装和下装除沫器所需要的支撑件不同，下装式丝网除沫器的支撑件要比上装式使用材料多。

不锈钢304丝网除沫器网块的网层厚度分为100mm和150mm2种规格；架子高为50mm。总高含架子为150mm和200mm。

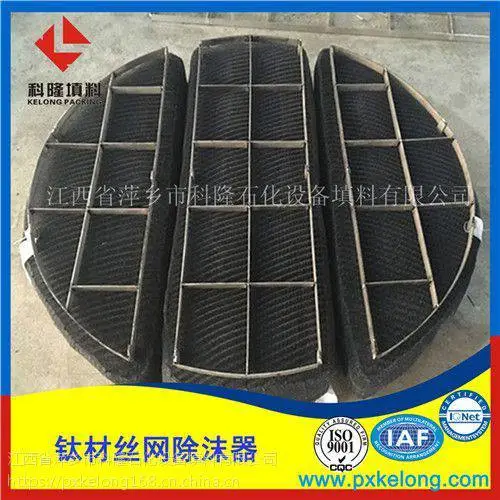

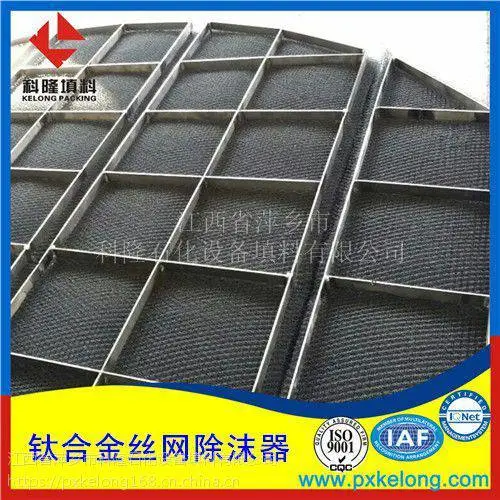

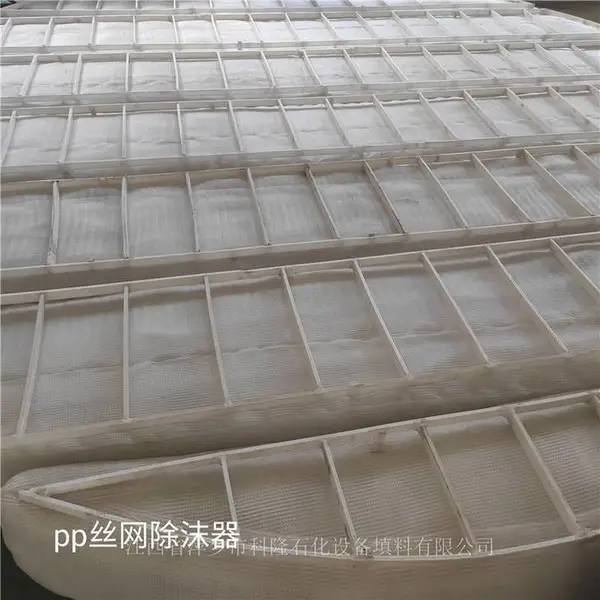

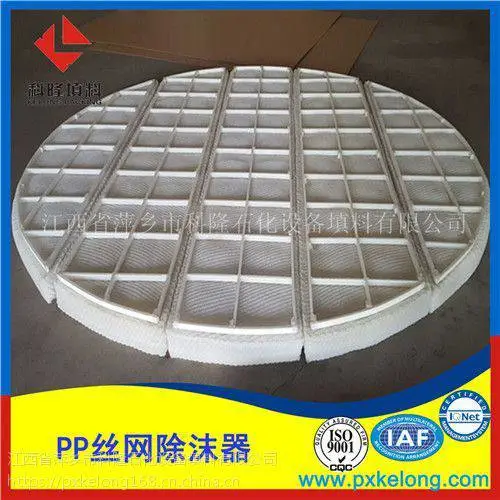

通常采用的丝网除沫器的材质有不锈钢（304丝网除雾器、304L丝网除雾器、316丝网除雾器、316L丝网除雾器、RS-2丝网除沫器等）、PP丝网除雾器（聚丙烯丝网除雾器）、PTFE丝网除雾器（聚四氟乙烯丝网除雾器）、钛材丝网除雾器等。下装式丝网除沫器内件厂家

不锈钢304丝网除沫器的特点：

●结构简单、重量轻；

●空隙率大、压力降小；

●接触表面积大、除沫***；

●安装、操作、维修方便；

●使用寿命长；

丝网除沫器的结构：不锈钢316L丝网除沫器安装方式

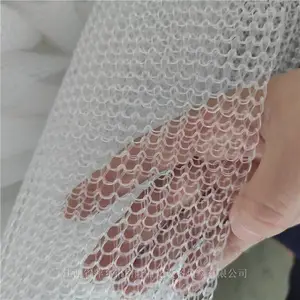

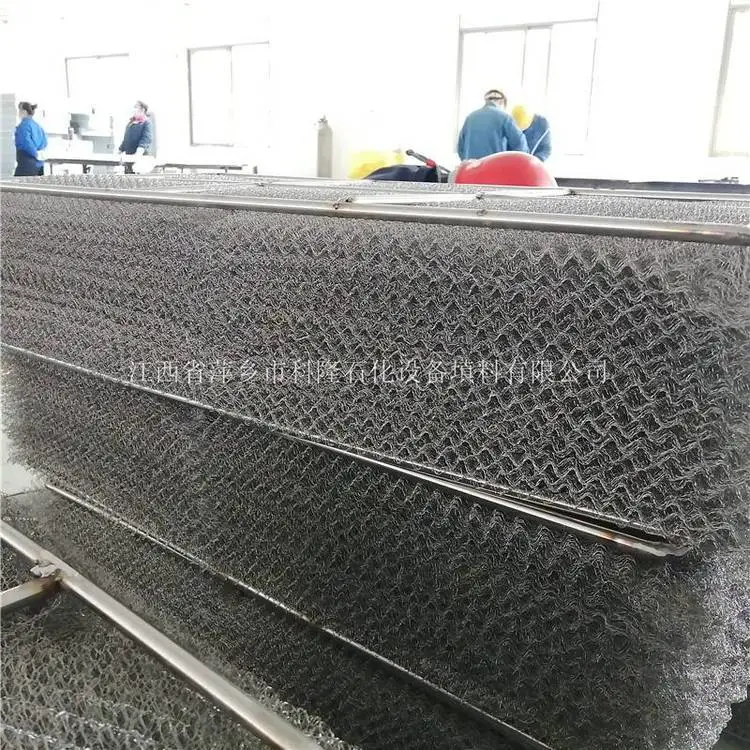

丝网除沫器是由气液过滤网垫（由若干块网块拼合而成）和支承件两部分构成。网块是由若干层平铺（圈绕）的波纹型气液过滤网、格栅及定距杆等组合而成。丝网除沫器的支承件一般有：大梁、压条、压板、支耳、支承板、支承环、封板、挡圈等组成。支承件有容器设备制造厂制作。必要时，也可有丝网除沫器制作厂提供，但必须在订货时说明。丝网除沫器也可按用户需求制成：可拆卸式（镙柱定距杆）、波浪式、抽屉式等各种型式。滤网型式可《HT-2001丝网除沫器标准》或用户要求制作。

例1：DN2000mm，H=150mm，过滤网型式为SP型，材料为NS-80，格栅、支承件材料为316的上装式丝网除沫器，标记为：HG/T21618丝网除沫器S2000-150SPNS-80/316。

例2：DN4000mm，H=100mm，过滤网型式为DP型，材料为316L，格栅、支承件材料为304的下装式丝网除沫器，标记为：HG/T21618丝网除沫器X4000-100DP316L/304。
