1、结构紧凑、启闭迅速、流道畅通、流体阻力小。2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。

价    格

订货量

  • ¥2680.00

    10 - 0

  • ¥3600.00

    ≥1

杨女士业务经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐂦𐂧𐂧 𐂨𐂦𐂩𐂪 𐂧𐂫𐂦𐂦 𐂬𐂨𐂦𐂩𐂭𐂮𐂧𐂮𐂦𐂮𐂦𐂧𐂫𐂭𐂮𐂬𐂩
  • 发货地江苏 昆山市
  • 发货期限3天内发货
  • 供货总量500
产品推荐
品牌:沪工恒型号:ZGJQ614(5)材质:不锈钢
连接形式:螺纹适用介质:油品压力环境:高压
流动方向:双向驱动方式:气动用途:截止
规格:15-50结构形式:浮动球球阀3C阀门类别:工业
公称通径:DN15-DN50mm工作温度:高温零部件及配件:执行器
类型(通道位置):二通式作用对象:煤气

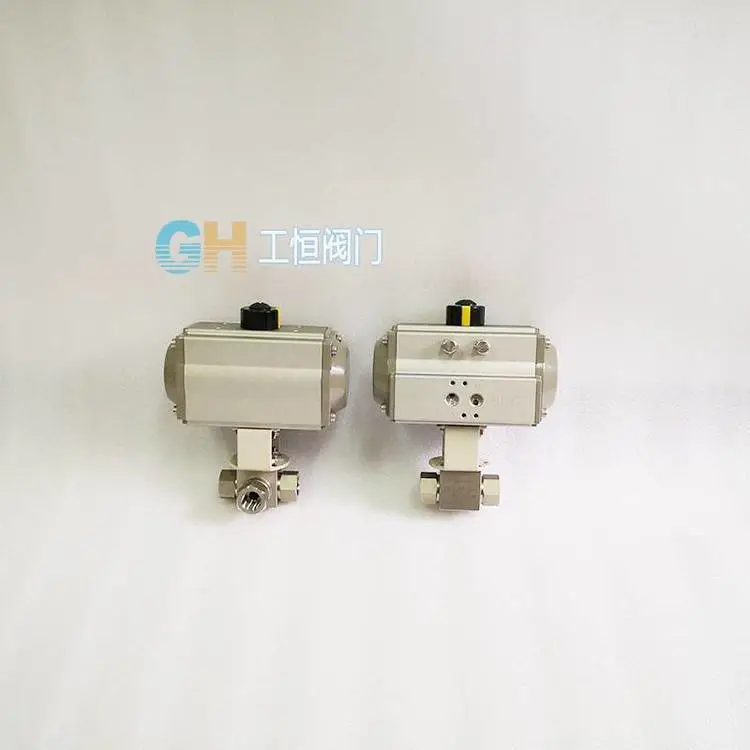

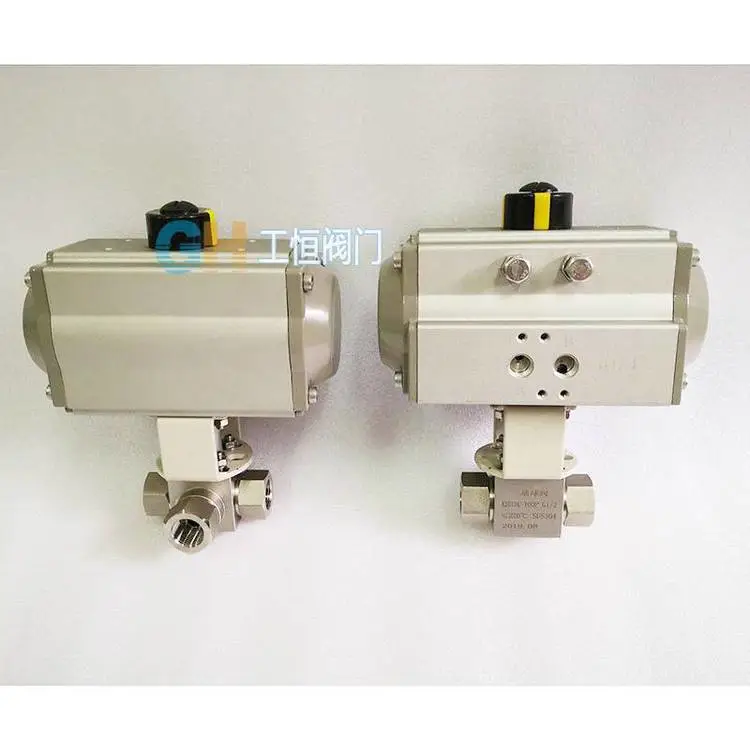

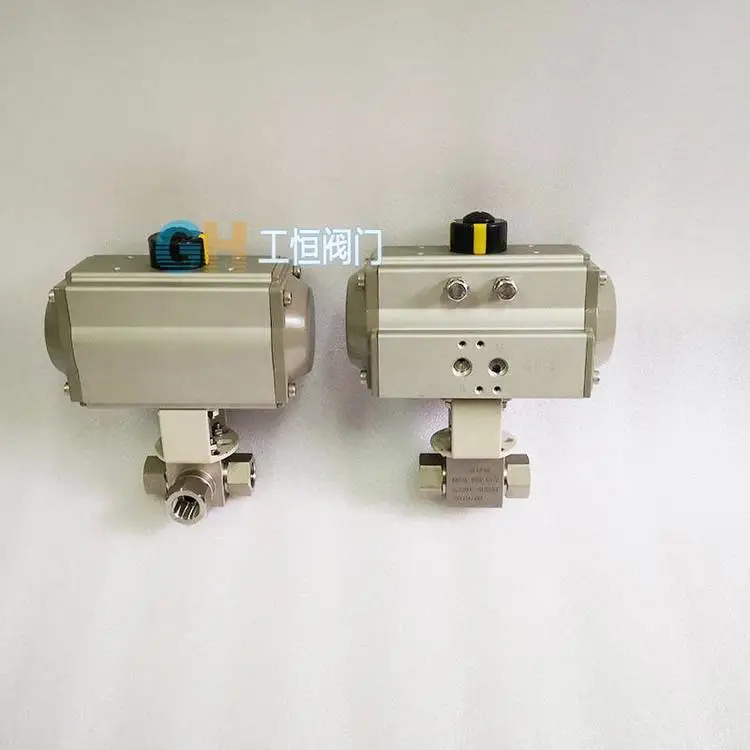

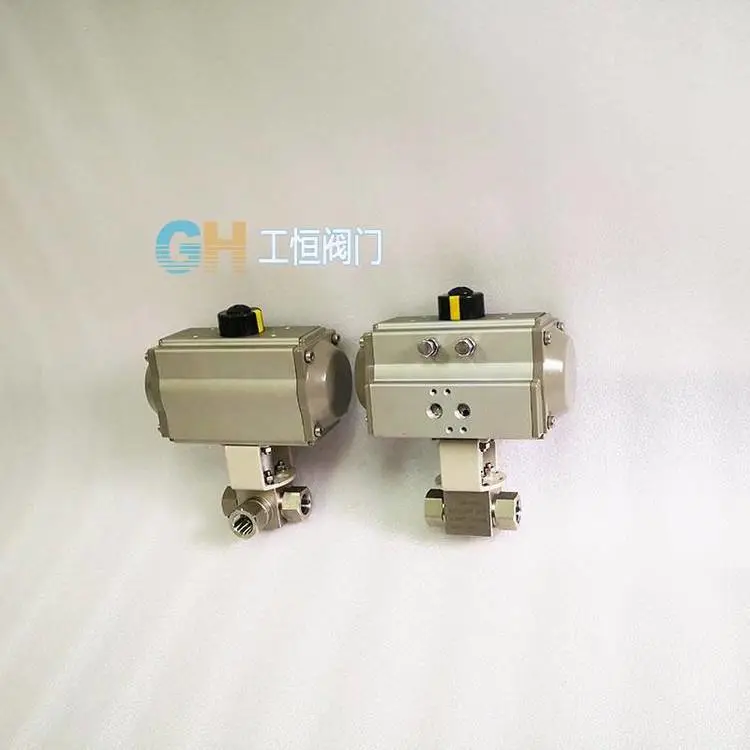

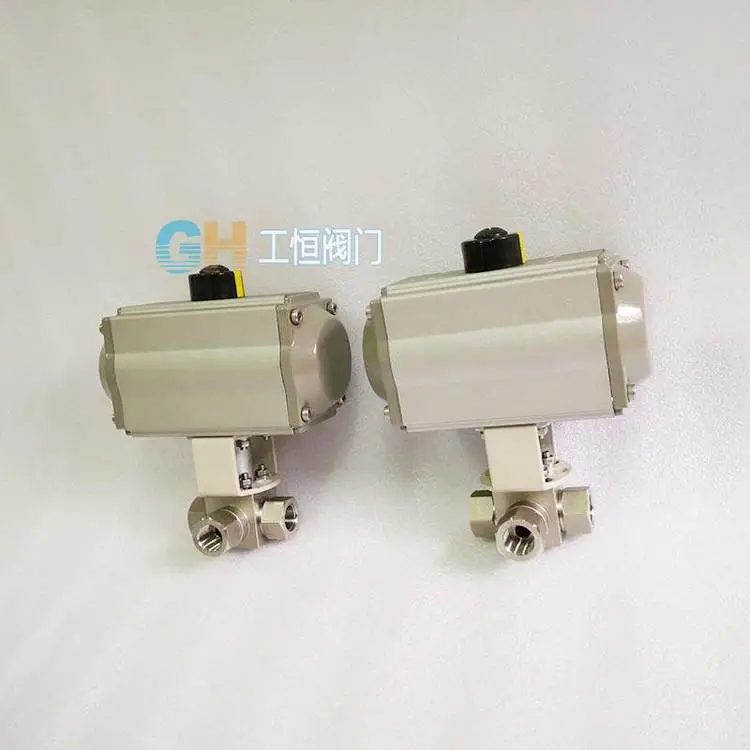

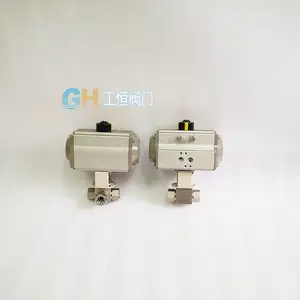

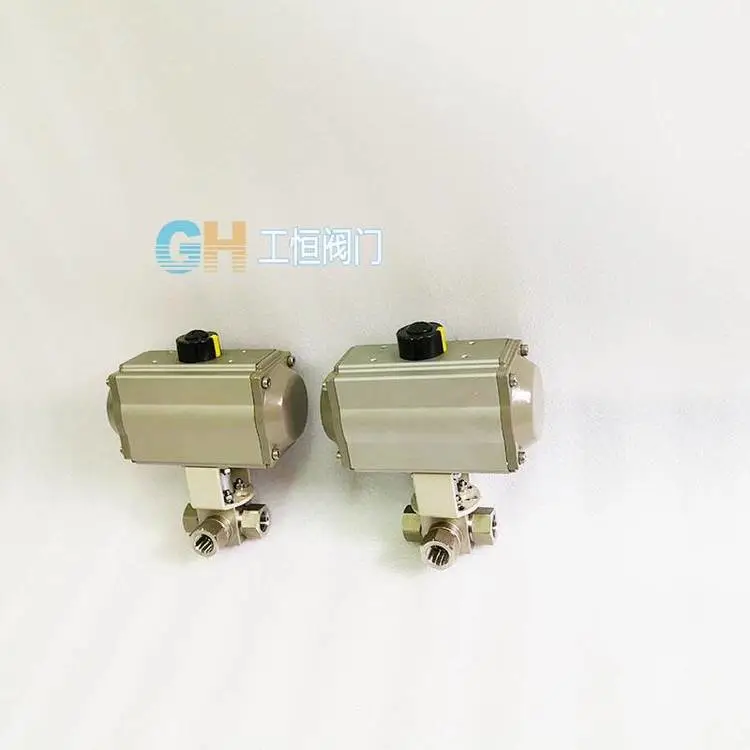

沪工恒气动三通内螺纹球阀 气动三通球阀 ZGJQ614(5) 不锈钢气动球阀 高温高压球阀








气动三通内螺纹球阀是综合国内外技术而开发的三通切换型调节/切断阀门。标准球芯有L型三通双通道,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型气动三通内螺纹球阀可起配比作用,适用于液休、气体、蒸汽等介质的配比调节与控制。气动三通内螺纹球阀由气动活塞式双作用或单作用(弹簧复位式)执行机构组成,有比例调节型(采用电-气阀门,以号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,改变球芯的旋转角度,可实现比例调节动作)。二位切换型(采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速切换控制)。

气动三通内螺纹球阀 产品概述

1、结构紧凑、启闭迅速、流道、流体阻力小。
2、密封性能好:利用四面阀座材料聚四乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。

气动三通内螺纹球阀 主要技术参数



注:如需详细执行器参数,请进入气动执行器页面进行查阅。

气动三通内螺纹球阀 阀门控制方式

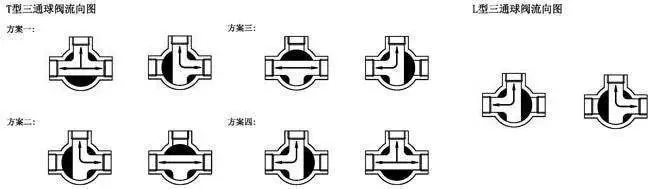

气动三通内螺纹球阀分L型和T型,介质流通方向见下图。L型气动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型气动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通内螺纹球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。


气动三通内螺纹球阀 主要性能指标

公称通径 DN(mm)

15

20

25

32

40

50

允许压差(MPa)

≤ 公称压力

动作范围

0~90°

泄露量Q

软密封为零泄露;金属密封符合ANSI B16.104 IV级标准

基本误差

带:小于全行程的±2 (调节型)、开关型省略

回差

带器:小于全行程的2 (调节型)、开关型省略

气动三通内螺纹球阀 主要零件材料

1

主阀体

铸钢、不锈钢

2

连接端

铸钢、不锈钢

3

阀座

PTFE、PPL

4

球体

2Cr13+硬化处理、304、316

5

阀杆

不锈钢

6

支架

25

7

联轴器

25

8

执行器

铸铝(根据不同执行器而定)

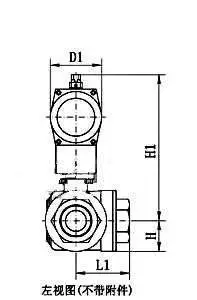

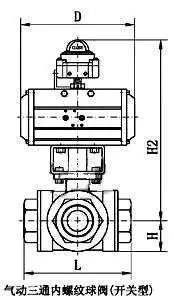

气动三通内螺纹球阀 主要外形及连接尺寸




公称通径

15

20

25

32

40

50

L

68

78

86

111

126

143

L1

34

39

43

55.5

63

71.5

H

19

25

37

45

70

80

H1

130

135

139

158

165

202

H2、H3

根基实际配置气动附件而定

D

140

140

140

164

164

190

D1

62

62

62

75

75

91
