离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水行成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水原的水在大气压力（或水压）的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。一般由电机壳体、电机定子、电机转子、密封套筒、水泵壳体、水泵叶轮、端盖、电机转轴、过滤器、端盖槽、密封胶圈和石墨轴承组成，其特征在于密封套筒将电机定子和电机转子屏蔽隔开，并用密封胶圈密封，在端盖内有一过滤器，端盖上有端盖槽，轴承采用石墨滑动轴承，水泵叶轮采用铸铁，电机壳体采用压铸铝合金或铸铁材料，供电电压常见380v/3相,220v/单相AC.一般功率几十瓦至几千瓦不等。常用几种离心泵：IH化工离心泵 ISG立式管道离心泵 低转速管道离心泵 IHG不锈钢化工离心泵 ISGD低转速立式离心泵 ISW单级单吸卧式离心泵 ISG单级单吸立式离心泵 IRG单级单吸热水离心泵

ISW单级单吸卧式离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

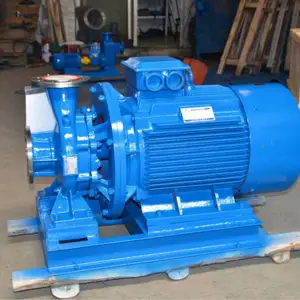

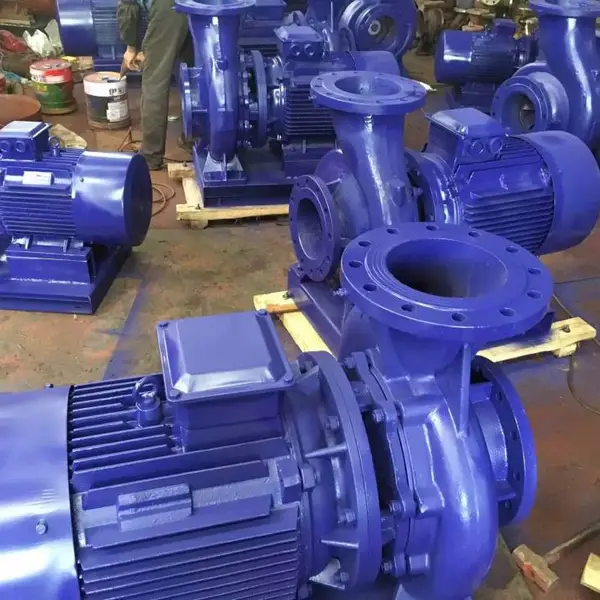

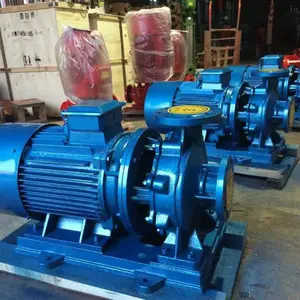

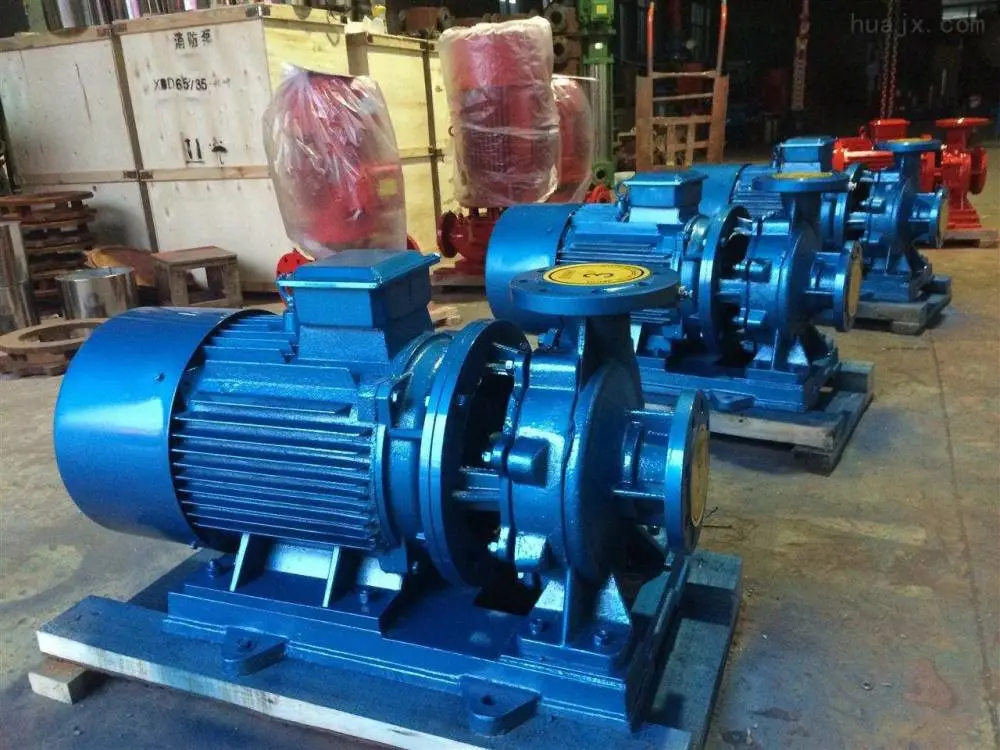

ISW单级单吸卧式离心泵概述

ISW单级单吸卧式离心泵是在吸收国内外同类产品技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的节能、环保卧式管道泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观。单级单吸卧式管道泵主要型号有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD等系列

ISW单级单吸卧式离心泵各系列用途

一、ISW单级单吸卧式离心泵供输送清水及物理化学性质类似清水的其它液体之用。适用于工业和城市给排水、高层建 筑增压送水、船用、园林喷灌、消防增压、远距离输送、暧通制冷循环、浴室等冷暖水循环及设备配套。使用介质温 度不超过85℃。
二、ISWR型卧式热水循环泵适用于能源、冶金、木材加工、化工、纺织、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暧循环等场合。使用温度不超过120℃。
三、ISWH型卧式化工离心泵，供输送粘度类似于水，不含固体颗粒，具有腐蚀性的液体。适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等行业，使用温度-20 - 105℃。
四、ISWB型卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃易爆液体，被输送介质温度为-20 - 120℃。
五、ISWY型卧式防爆油泵适用于石油、轻纺、化工、机械等行业输送易燃、易爆液体，被输送介质温度不超过120℃。
六、ISWHY型卧式不锈钢防爆型化工离心泵，适用于输送易燃、易爆性化工液体。
七、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵，适应环境噪声要求较高的场合，尤其适用空调系 统冷冻水、冷却水循环及末端增压。

ISW单级单吸卧式离心泵工作条件:
1、吸入压力≤1．6MPa，或泵系统工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

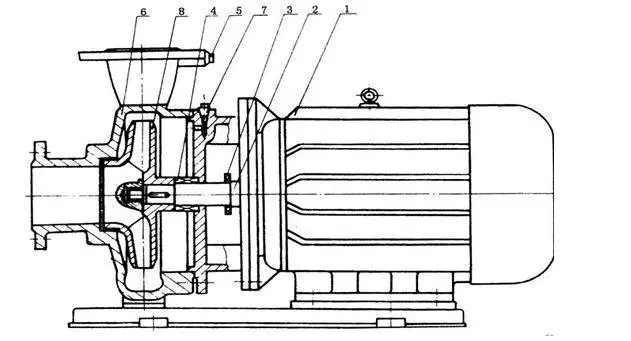

ISW单级单吸卧式离心泵结构图

1 电动机：直接与水泵联接传送动力，采用***电机。
2 泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3 挡水圈：防止因密封漏水而使电机进水。
4 机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，***工作环境的整洁。
5 取压塞：可安装压力表直观监控泵的正常高效运行
6 泵体：压出塞和吸入室采用***水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳固。
7 放气塞：灌泵时排净泵内空气，***了泵的正常启动。
8 叶轮：采用***的水力模型设计而成，具有高效率，可靠性好等特点。
