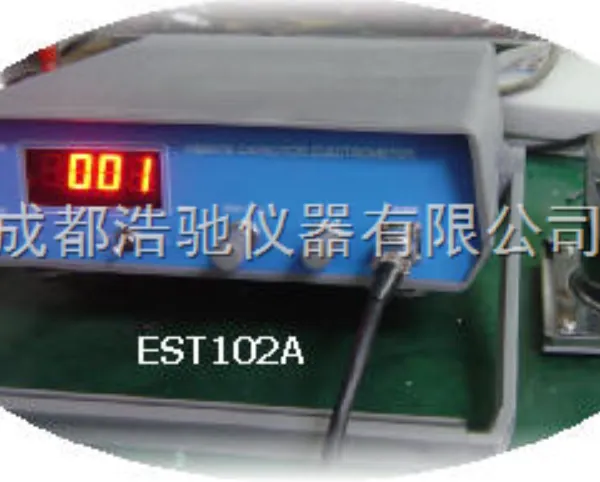

振动电容式静电计（测咪头）
型号：EST102A
仪器资料：
驻极体话筒又称咪头或叫驻极体电容式麦克风，具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。一般由驻极体与结型场效应管组合而成。其声电转换的关键元件是驻极体振动膜。它是一片极薄的塑料膜片，经过高压静电电场驻极后，两面分别驻有静电电荷，其电荷的多少及稳定性以及生产过程中的静电是否稳定都影响话筒的灵敏度及声音质量与特性，因此，在生产过程中检测和控制其静电的多少是影响驻极体话筒质量的关键要素。由于话筒的驻极体一般直径仅3-9mm,表面电压约几十伏到几百伏，普通的静电计或静电电压表或电位计等是无法测量,更不能用普通万用表测量。
本仪器是专门用于测量话筒驻极体的仪器，可以检测3mm～10mm驻极体表面静电，即可快速检测筒驻极体表面静电，又可测量背极电极静电。数字显示，zui小分辨率1V,采用国际上***的振动电容调制技术，长时间生产线上连续监测稳定性不变，并配100V校对电极，用户随时校准，测量更加准确，校对后准确度可高于0.1～0.5%.
1.特点
    采用国际上***的振动电容调制技术，
    克服了目前直流放大静电表在长时间测量过程中的严重漂移，
    在带电离子环境中能准确长时间在线连续监测静电；?
    长时间测量不用清零，克服了目前市场上大多数静电测量仪测量前要清零、定时清零或由于清零方法不对所造成的误差；?
    空气湿度大、灰尘多的车间环境也能正常工作；
    非接触测量，对被测量物体静电影响小，
    宽测量范围，分辨***，适用多种用途；
    既能迅速准确测量?
    数字显示，精度高，分辨***，读数方便；?
    配校准电极，用户随时校准，测量更加准确,校对后准确度可高于0.1～0.5%；
    完全知识产权，长年提供技术服务与咨询。
2.技术指标
1.非接触式测量，测量范围：±1V～±2000V（更高量程或***量程可定做），可以测量3mm～10mm等不同直径驻极体表面静电
2.zui小显示分辨率可达1V，分辨率±1/2000
3.准确度：优于0.5～2%读数±1字
4.3位半LED数码显示
5.电源：220VAC<10W
6.尺寸：220mm×230mm×80mm
7.质量：～2KG
8.工作环境：0-50℃，90%RH
9.配100V校对电极，用户随时校准
3．使用方法
3.1、将仪器后面的接地端与大地或保护接地接好。如果电源线是3条线带有保护地用插座也有保护地时，此地与电气保护接地相接，可以不用另外专门接地。
3.2、将探头的插头插入仪器的输入端，注意插头与插座上的标记方位才能插入和确保接触良好。
测试：将驻极体放在中心位置，放上探头就立即可以读驻极体表面电位。
4.校对：
4.1安装校对电极：
将测试座上的红线与仪器后面的100V接线端接好：
前面板上的100V开关向右（100）拨：
将前面板上的100V开关向右（100）拨时，后面板上的100V电压加到测试座上的中心金属片上了
可以用万用表的电压档测量金属片上中心上的电压（上图）。接好线后将探头轻放在测试座上。
4.2校对0点和100V:
A）调0：将前面板上的100V开关向左，此时后面板上的电压输出为0V，调节仪器调0旋钮（ZEROADJ.）使显示为000
B）调100V将前面板上的100V开关向右：调ADJ.100使显示为100
典型应用?
    驻极体的表面静电
    光电、复印、静电起电与电场研究
    集成电路IC制造与处理，
    静电过程监测与控制??
    大气云层静电场监测?
    静电监测和控制
    测量绝缘体、半导体或导体表面电位
