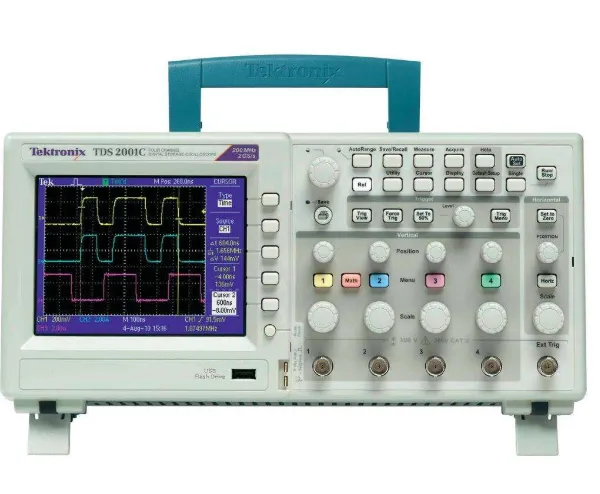

数字存储示波器

型号：TDS2004C

仪器资料：

TDS2000C系列数字存储示波器主要特点：

200MHz、100MHz、70MHz和50MHz带宽***触发，包括脉宽触发和选行视频触发

记录长度：2.5k点（所有通道）具有USB的通用连接特性

zui高采样率：2GS/s（所有通道）可应对数据记录、极限测试

TFT功能、自动测量功能（16种）终身保修

TDS2000C系列详细规格：

型号TDS2001CTDS2002CTDS2004CTDS2012CTDS2014CTDS2022CTDS2024C

显示器（QVGALCD）TFTTFTTFTTFTTFTTFTTFT

带宽*350MHz70MHz70MHz100MHz100MHz200MHz200MHz

通道数量2242424

外部触发输入所有型号均包括

每条通道上采样率500MS/s1.0GS/s1.0GS/s2.0GS/s2.0GS/s2.0GS/s2.0GS/s

记录长度记录长度所有型号所有时基上2.5k点

垂直分辨率8bits

垂直灵敏度校准后微调时，所有型号2mV-5V/div

DC垂直精度所有型号上±3%

垂直缩放垂直扩展或压缩实时波形或停止的波形

zui大输入300VRMSCATII;在超过100kHz时额定值以20dB/10Hz下降,在3MHz时为13Vpk-pkAC

位置范围2mV-200mV/div+2V

>200mV-5V/div+50V

带宽限制所有型号为20MHz

输入耦合所有型号上AC,DC,GND

输入阻抗1MΩ并联,20pF

时基范围5ns-50s/div5ns-50s/div5ns-50s/div2.5ns-50s/div2.5ns-50s/div2.5ns-50s/div2.5ns-50s/div

时基精度50ppm

水平缩放水平扩展或折叠活动的波形或停止的波形

I/O接口

USB端口前面板上的USB主机端口支持USB闪存驱动器

仪器背面的USB设备端口支持连接PC及兼容PictBridge的所有打印机

GPIB可选

非易失性存储器

参考波形显示（2）个2.5K点参考波形

没有USB闪存驱动器时的波形存储（2）2.5k点（2）2.5k点（4）2.5k点（2）2.5k点（4）2.5k点（2）2.5k点（4）2.5k点

zui大USB闪存驱动器容量64GB

带有USB闪存驱动器时的波形存储波形存储每8MB96个以上参考波形

没有USB闪存驱动器时的设置10个前面板设置

带有USB闪存驱动器时的设置每8MB4000个以上前面板设置

带有USB闪存驱动器的屏幕图每8MB128个以上屏幕图（图像数量取决于选择的格式）

带有USB闪存驱动器时全部保存每8MB12个以上的全部保存操作

一个全部保存操作会创建3-9个文件（设置,图像,外加显示的每个波形一个文件
