G41F46手动法兰衬氟隔膜阀 G41F46-16P 化工管道专用模压工艺衬里隔膜阀价格

品牌：渤工阀门	型号：G41F46-16P	材质：不锈钢
连接形式：法兰	结构形式：堰式	订货号：001412
货号：001412	公称通径：DN15-DN350mm	适用介质：各种高腐蚀化学介质
驱动方式：手动	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	零部件及配件：配件
用途：截止	类型(通道位置)：直通式	规格：DN15-DN350
是否跨境货源：否

展开

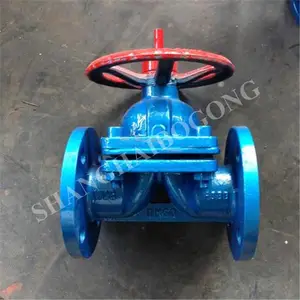

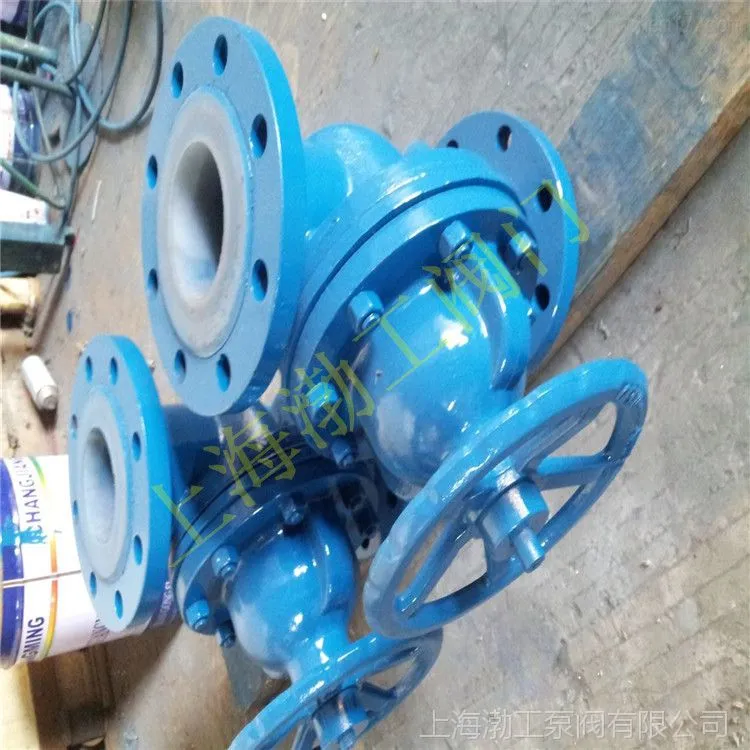

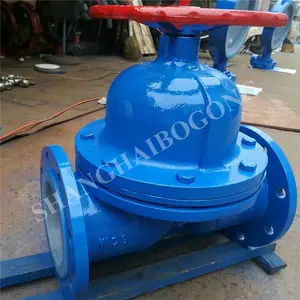

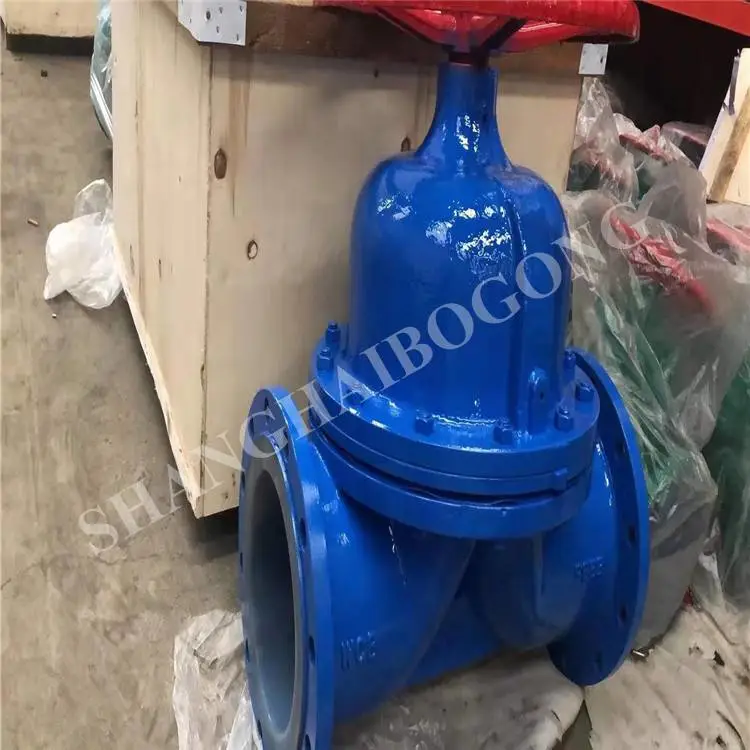

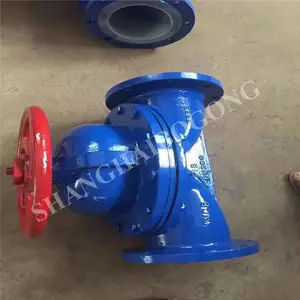

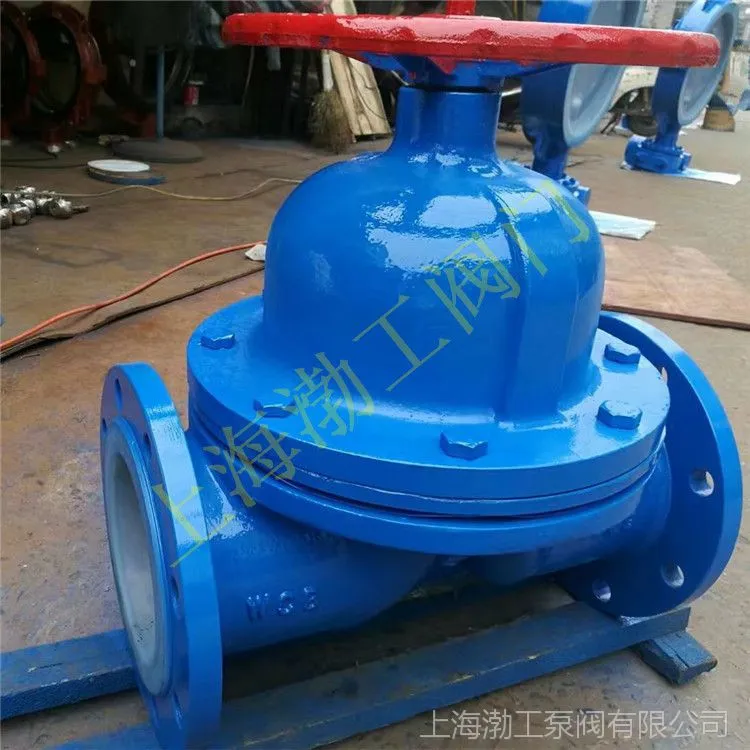

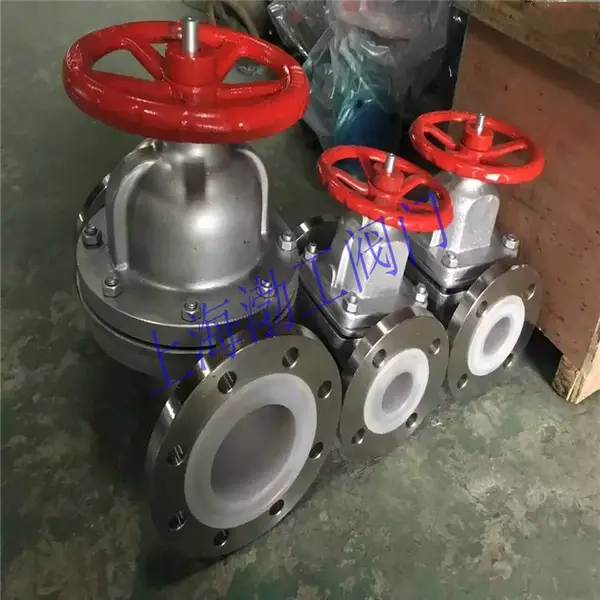

G41F46手动法兰衬氟隔膜阀 G41F46-16P 化工管道专用模压工艺衬里隔膜阀

『衬氟隔膜阀』适用于各种轻重工业及楼宇管道。【衬氟隔膜阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	衬氟隔膜阀
产品型号	G41F46、G41PO
公称通径	DN15～DN350
压力范围	PN10-PN16
阀体材质	铸钢，不锈钢

G41F46法兰衬氟隔膜阀介绍：

G41F46衬氟隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。从而***了通常阀门的“跑、冒、滴、漏”等弊端。由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。

G41F46法兰衬氟隔膜阀结构特点：

1、复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
2、利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。氟塑料的防腐性能及推荐使用温度风。阀门及管路附件用氟塑料衬里性能表。
3、做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性，进行定期更换。

G41F46法兰衬氟隔膜阀技术规范：

设计标准	GB12239
结构长度	JB1688/GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动、常闭型、常开型

G41F46法兰衬氟隔膜阀主要零件：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
序号	零件名称	Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4),PCTFE(F3),FEP(F46),PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(,氯丁橡胶,),PFA（可溶性F4）/FPDM（,乙丙橡胶,）
5	支架	WCB			CF8	CF8
6	阀杆螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	紧固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手轮	WCB			WCB	WCB

G41F46衬氟隔膜阀连接尺寸：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	124	80	55	40	2	12	4-φ12	120		80
20	3/4	135	90	65	50	2	14	4-φ12	120		90
25	1	145	100	75	60	2	14	4-φ12	160		100
32	1 1/4	160	120	90	70	2	16	4-φ14	160		110
40	1 1/2	180	130	100	80	3	16	4-φ14	200		120
50	2	210	140	110	90	3	16	4-φ14	250		135
65	2 1/2	254	160	130	110	3	16	4-φ14	250		145
80	3	300	185	150	125	3	18	4-φ18	300		180
100	4	348	205	170	145	3	18	4-φ18	300		195
125	5	400	235	200	175	3	20	8-φ18	350		210
150	6	458	260	225	200	3	20	8-φ18		200	450
200	8	570	315	280	255	3	22	8-φ18		200	490
250	10	635	370	335	310	3	24	12-φ18		240	550
300	12	749	435	395	362	4	24	12-φ23		280	600
350	14	889	485	445	412	4	26	12-φ23		280	675
400	16	991	535	495	462	4	28	16-φ23		320	780
450	18	1092	590	550	518	4	28	16-φ23		360	820
500	20	1194	640	600	568	4	30	16-φ23		360	910
