ZM150 M150x2 INA舍弗勒丝杠轴承精密螺母

精密锁紧螺母精密锁紧螺母用于要求承受高轴向力并且获得高轴向跳动精度和刚度的场合。与滚动轴承接触的锁紧螺母螺纹和轴向端面是一次装卡加

工完成的。因此其轴向跳动精度非常高。如果正确使用，可用的精密锁紧螺母AM、 ZM 和ZMA 可多次使用。


分段轴向防松锁紧带轴向防松锁紧的精密锁紧螺母AM 被分成若干段，以施加锁紧力。拧紧内六角紧定螺钉时，这些分段可产生弹性变形。因此，分

段的螺纹面紧靠在轴螺纹的螺纹面上，从而产生很大的摩擦力，防止螺母松动。这种锁紧方法不影响螺母的轴向跳动精度。


通过径向防松销锁紧精密锁紧螺母ZM 和ZMA 通过两个径向作用防松销防松。ZMA 是重载系列。防松销和锁紧螺母的内螺纹一起加工。它们像梳齿一

样啮合在轴的螺纹中，而且不会影响轴向跳动精度或损坏螺纹。防松销靠内六角紧定螺钉压紧，内六角平头螺钉与防松销对应同心分布。


用于轴向防松锁紧的精密锁紧螺母用于轴向防松锁紧的精密锁紧螺母AM 可使用B 型钩形扳手（符合 DIN 1810）拧紧，该钩形扳手在圆周周围的四个

、六个或八个孔中。然后使用内六角扳手按照十字交叉顺序、给定的拧紧力矩MA拧紧紧定螺钉。拆卸时统一松开所有分段的紧定螺钉，并防止有未松

开的分段。

ZM150 M150x2 INA舍弗勒丝杠轴承精密螺母

ZM150 M150x2 INA舍弗勒丝杠轴承精密螺母

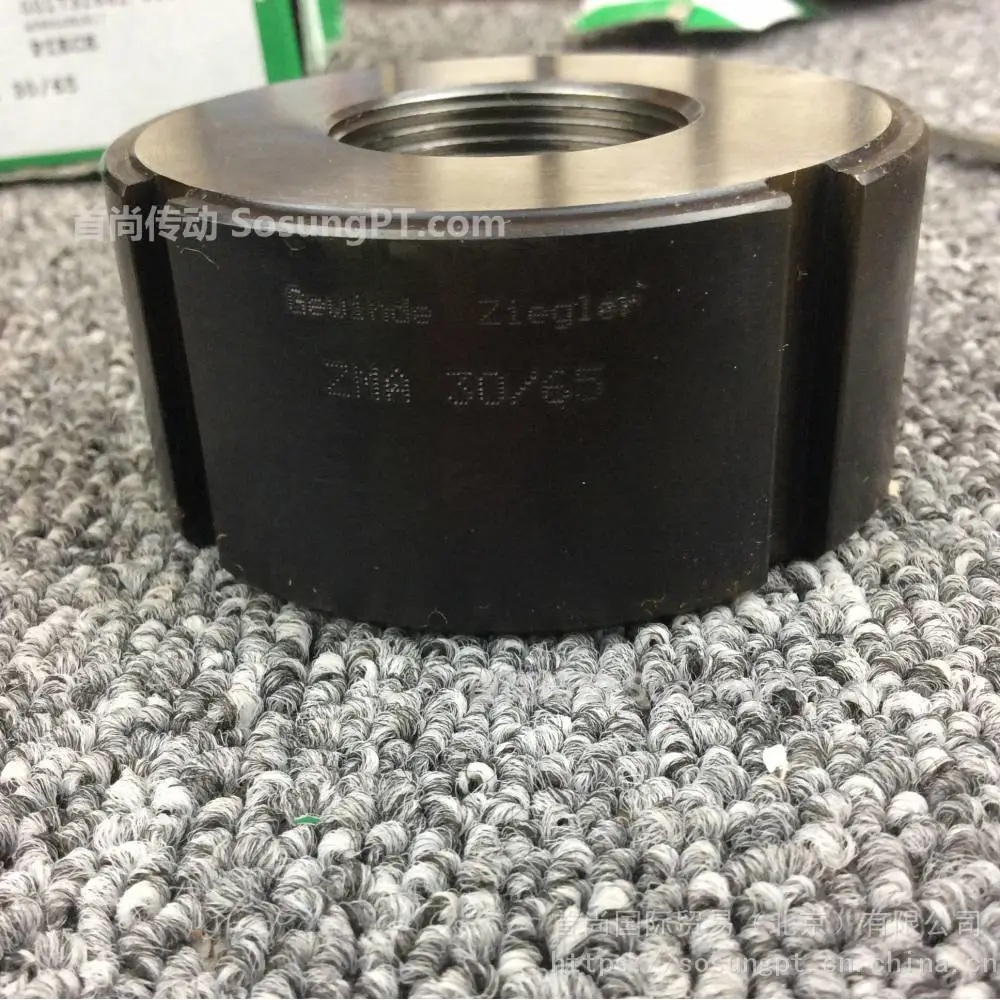

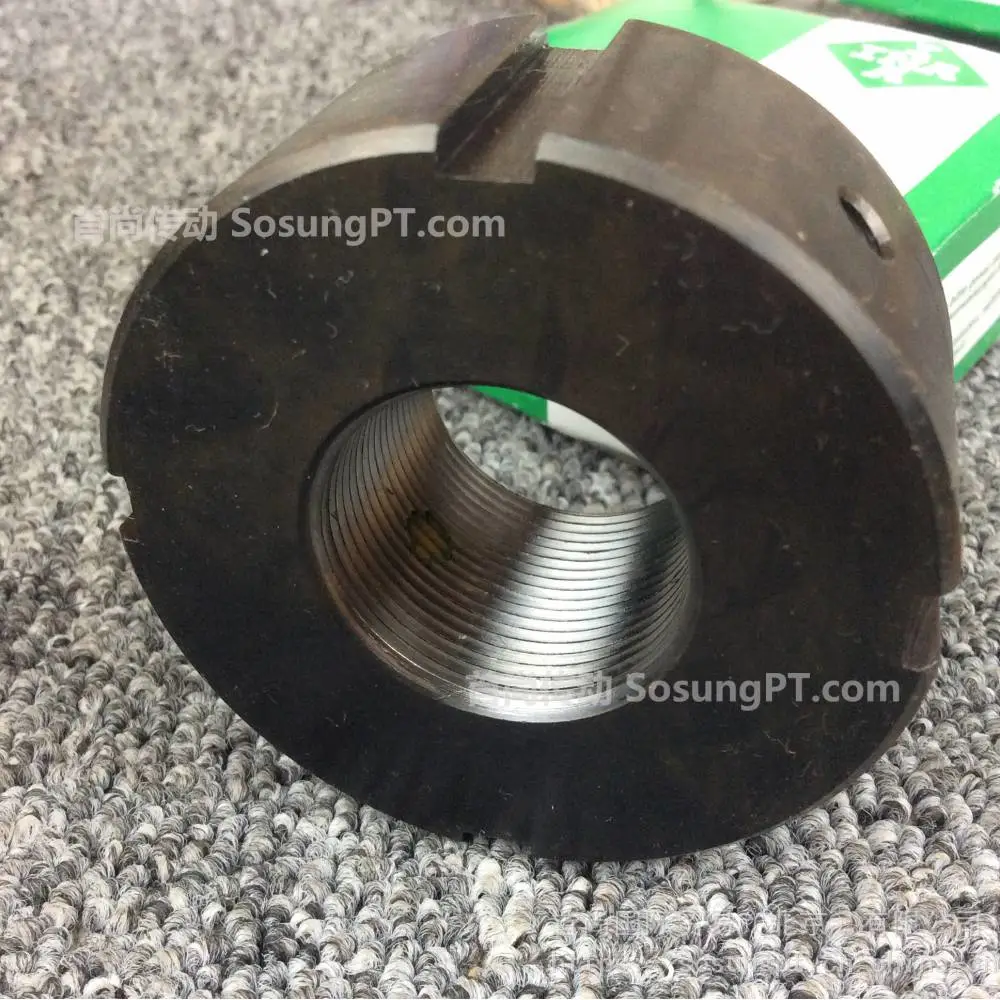

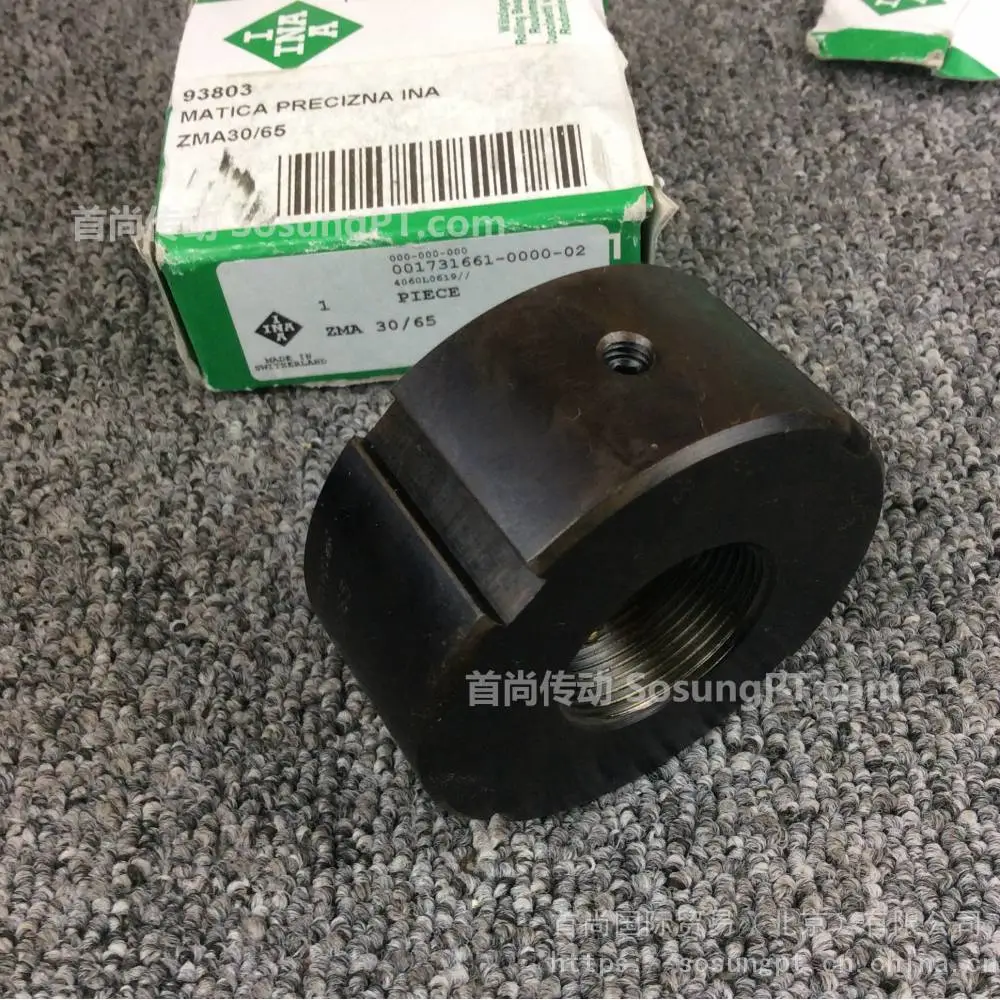

ZMA
精密锁紧螺母

锁紧螺钉，径向布置，重系列

ZMA15/33    M15x1    33    16
ZMA20/38    M20x1    38    20
ZMA20/52    M20x1    52    25
ZMA25/45    M25x1,5    45    20
ZMA25/58    M25x1,5    58    28
ZMA30/52    M30x1,5    52    22
ZMA30/65    M30x1,5    65    30
ZMA35/58    M35x1,5    58    22
ZMA35/70    M35x1,5    70    30
ZMA40/62    M40x1,5    62    22
ZMA40/75    M40x1,5    75    30
ZMA45/68    M45x1,5    68    24
ZMA45/85    M45x1,5    85    32
ZMA50/75    M50x1,5    75    25
ZMA50/92    M50x1,5    92    32
ZMA55/98    M55x2    98    32
ZMA60/98    M60x2    98    32
ZMA65/105    M65x2    105    32
ZMA70/110    M70x2    110    35
ZMA75/125    M75x2    125    38
ZMA80/120    M80x2    120    35
ZMA90/130    M90x2    130    38
ZMA90/155    M90x2    155    38
ZMA100/140    M100x2    140    38



AMS
锁紧螺母凹槽

用于精密固定螺栓 AM 的适配器

AMS20    32    14    22
AMS30    45    15    35
AMS40    65    16    45
AMS50    70    19    53
AMS60    85    20    65
AMS70    98    25    75
AMS80    110    25    85
AMS90    130    25    95
AMS110    130    25    110
AMS130    155    25    130
