编码器工作原理

由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。 由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其***低，但精度、热稳定性、寿命均要差一些。 分辨率—编码器以每旋转360度提供的通或暗刻线称为分辨率，也称解析分度、或直接称线，一般在每转分度5~10000线。

编码器的优点

从接近开关、光电开关到旋转编码器。工业控制中的定位，接近开关、光电开关的应用已经相当成熟了，而且很好用

编码器作用

利用电磁感应原理将两个平面型绕组之间的相对位移转换成电信号的测量元件，用于长度测量工具。感应同步器（俗称编码器、光栅尺）分为直线式和旋转式两类。前者由定尺和滑尺组成，用于直线位移测量；后者由定子和转子组成，用于角位移测量。1957年美国的R.W.特利普等在美国取得感应同步器的***，原名是位置测量变压器，感应同步器是它的商品名称，初期用于雷达天线的定位和自动跟踪、导弹的导向等。在机械制造中，感应同步器常用于数字控制机床、加工中心等的定位反馈系统中和坐标测量机、镗床等的测量数字显示系统中。它对环境条件要求较低，能在有少量粉尘、油雾的环境下正常工作。　定尺上的连续绕组的周期为2毫米。滑尺上有两个绕组，其周期与定尺上的相同，但相互错开1/4周期(电相位差90°)。感应同步器的工作方式有鉴相型和鉴幅型的两种。前者是把两个相位差90°、频率和幅值相同的交流电压U1和U2分别输入滑尺上的两个绕组，按照电磁感应原理，定尺上的绕组会产生感应电势U。如滑尺相对定尺移动，则U的相位相应变化，经放大后与U1和U2比相、细分、计数，即可得出滑尺的位移量。在鉴幅型中，输入滑尺绕组的是频率、相位相同而幅值不同的交流电压，根据输入和输出电压的幅值变化，也可得出滑尺的位移量。由感应同步器和放大、整形、比相、细分、计数、显示等电子部分组成的系统称为感应同步器测量系统。它的测长***度可达3微米/1000毫米，测角精度可达1″/360°。

编码器分类

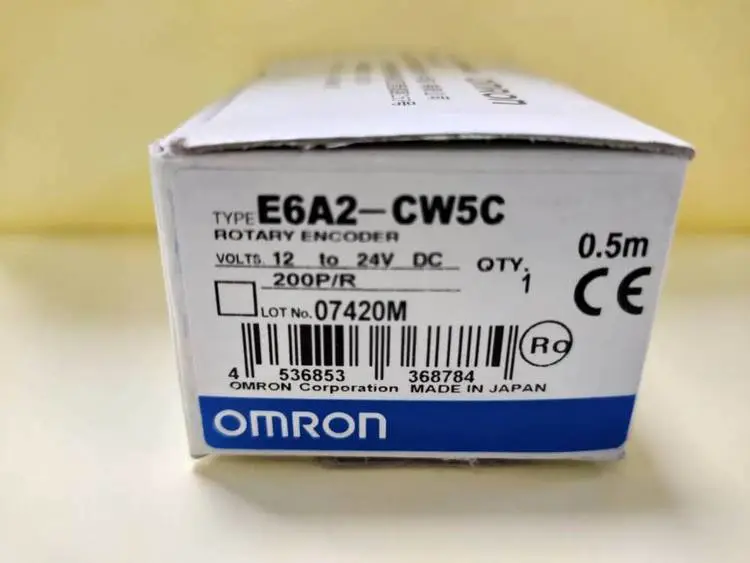

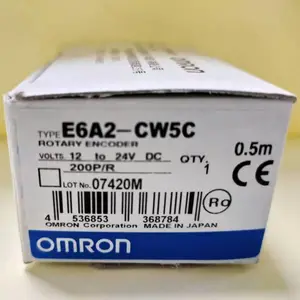

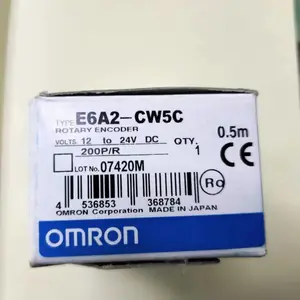

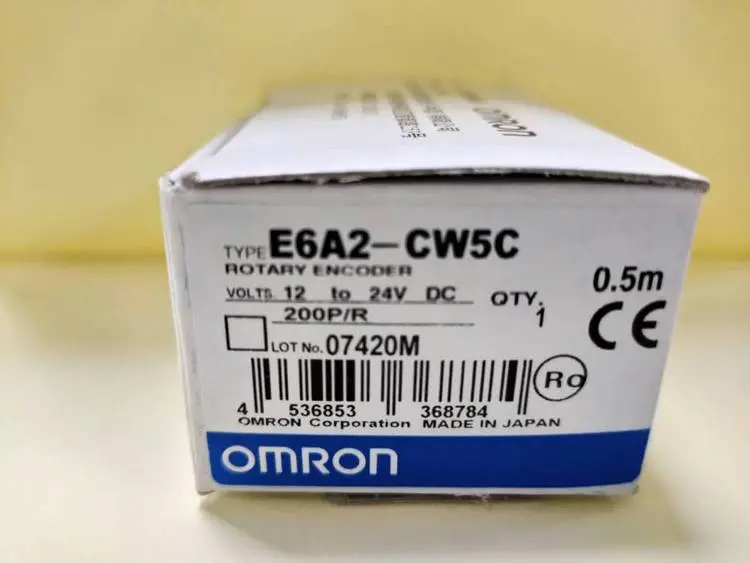

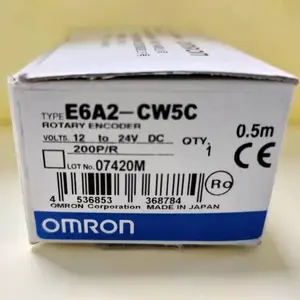

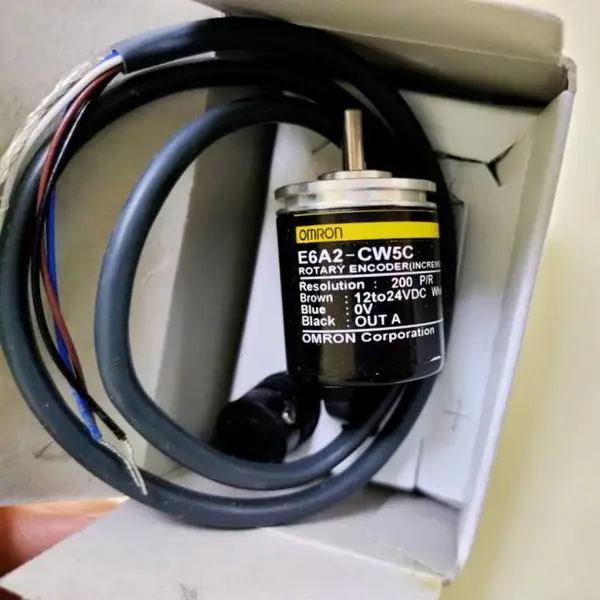

E6A2编码器

Φ25的小型经济型。

低、中分辨率型。

电压：5-12V或12-24V。

输出信号：A相

输出形式：集电极、电压
