全频管线探测仪

型号：LD6000

仪器资料：

LD6000全频管线探测仪

?全频接收机10W发射机

?峰值信号***

?实时深度利于追踪

?全天候彩屏超大超清晰

?定位箭头快速响应

?有限信号避免误判

?一屏多模式操作无烦忧

?导向罗盘辅助判断

?探测更深更远更理想

LD6000全频管线仪主要用于在地面探测地下电缆、

光缆和金属管道的准确位置、埋深、走向、路径和

信号电流强度。可选配其他附件，可实现管线接地

故障定位，密集电缆识别，非金属管道定位等功

能。

应用范围

LD6000全频管线仪是专业管线探测、管线管理

与维护、市政规划建设、动土施工等设计地下管线的单位探测给水、排水、燃气、热力、工业等各种

管道以及电力、电信等各类电缆的理想设备，是管

线仪更新换代的zui佳选择。

工作原理

LD6000全频管线仪采用电磁法探测地下管线，

通过发射机对金属管线施加信号，在金属管线中生

成管线电流并在管线周围产生二次磁场；通过接收

机在地下地面测定管线的二次磁场，从而准确地确

定管线的位置、埋深、走向、路径和信号电流强

度。

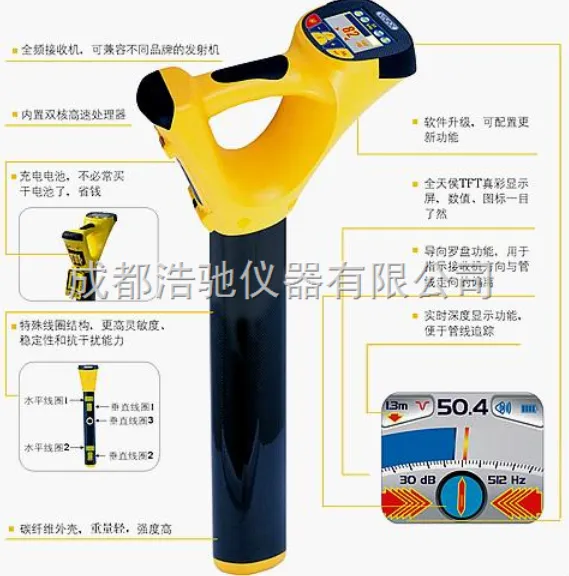

LD6000全频接收机

1、全频接收功能

?·突破性地实现了全频接收功能，兼容各种

管线仪的工作频率

?·选用zui合理的探测频率，提高对复杂管线

的探测能力

?·可与任意品牌的发射机配套使用

2、***的信号接收与管线定位技术

?·超高灵敏度：动态范围高达140dB，能够

探测更深、更远的管线

?·新型接收线圈：缩小信号响应范围，提高

探测信号的分辨率和密集管线的定位***度

?·双线圈技术：消除或抑制空间及地下邻近

管线的电磁干扰，

?·抗杂波滤波器：自动过滤干扰信号，***

提高探测信号的信噪比和信号稳定性，有利于密集

管线的***

?·双核高速处理器：提高信号处理与运算速

度，管线定位、埋深测量和管线电流测量的速度更

快

?·峰值信号标识：让信号响应更加直观明

确

?·谷值箭头：随距离变化，快速定位管线

?·有限信号响应：有无管线一目了然，有效

避免误测

3、彩屏接收机

?·全天候彩屏显示，在强光和弱光环境下均

能清晰显示屏幕内容

?·实时测深：随时了解管线埋深情况

?·导向罗盘功能：用于指示管线走向，以便

***和测深

4、软件升级新功能

LD6000通过软件免费配置和升级仪器功能，

而不需对硬件作任何改动。

未来可***配置更强大的功能：新频率，

新的彩色显示界面，数据存储与下载功能，GPS功

能等等。

5、多种定位方法

?·峰值法：抗干扰能力强，在密集管线环境

下定位和测深较为准确，适用于密集和复杂管线条

件，是管线探测的定位模式。

?·谷值法：抗干扰能力一般但信号灵敏度较

高，适用于探测大埋深或者长距离的单一管线。

?·宽峰法：抗干扰能力和信号灵敏度介于峰

值法与谷值法之间，可用于探测大埋深的单一管

线。

·峰值箭头法：峰值模式同时具备方向箭

头指示，快速定位管线

6、多种测深方法

?·70%特征点法经过多年实践验证的zui准确

***测深方法，即便在复杂条件下亦能***测深

精度

?·直读测深方法适用于单一管线条件测深和

深度参考

·zui大测深可达20米

LD6000大功率发射机

1、出色的信号输出性能

?10W大功率输出信号

具有zui强大的直连法输出性能，zui大输出

电流高达1A

采用新型高效感应法输出性能远远高于同

类10W发射机

特别适用于探测大埋深管线和长距离管

线。

2、自动阻抗匹配

?·自动阻抗匹配功能充分发挥出大功率发射

机的性能优势

?·能够在高阻管线或干燥土壤等条件下实现

有效激发

?·无需严格接地条件

3、三种信号施加方法

?·直连法：施加信号的信噪比高，信号选择

性好，适用于存在出露点的管线及不相连的密集管

线

?·夹钳法：对管线具有较好的选择性和集流

作用，用于探测密集电缆及小口径管道

?·感应法：简单、迅速、有效，适用于无出

露点或已知点、地下情况不明，不宜采用连接方式

的管线

应用实例

LD6000在上海成功定位出埋深3-11m、穿越河

道的400mm天然气管道。采用直连法施加信号，输

出电流300mA，工作频率32.8K；探测结果：平均定

位误差为0.51%，平均测深误差为+1.8%。

收发距离70%法测量深度实际深

度深度误差定位误差

19m3.20m3.16m

+0.04m（+1.27%）0cm（（0%）

38m4.90m4.73m

+0.17m（+3.59%）0cm（0%）

57m6.62m6.44m

+0.18m（+2.80%）5cm（0.78%）

76m7.94m7.88m

+0.06m（+0.76%）5cm（0.63%）

95m8.35m8.30m

+0.05m（+0.6%）10cm（1.2%）

130m11.10m10.90m

+0.20m（+1.83%）5cm（0.46%）

标准配置

10W大功率发射机、全频接收机、直连线、延

长线、接地针、10mm标准夹钳，发射机充电电池及

充电器、接收机充电电池及充电池，拉杆箱，中文

操作手册
