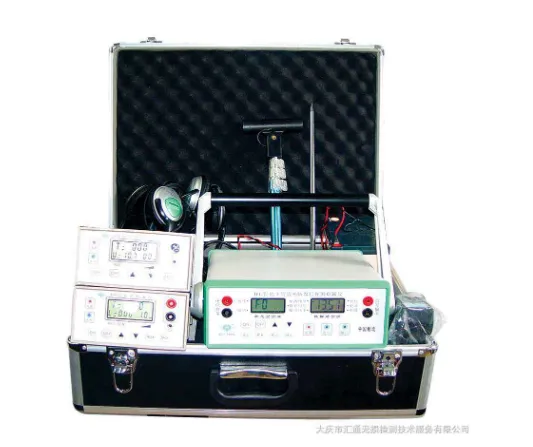

埋地管道防腐层探测检漏仪

型号：HT-VI

仪器资料：

地下管道探测检漏仪（埋地管道音频检漏仪）型号:HT-VI

一、产品概述

功能描述：HT-VI地下管道探测检漏仪是油田、化工、输油、输气、水电、物业管理等部门为***地下金属管道的施工质量及管道日常检修必备的一种检测仪器。能在不挖开覆土的情况下方便而准确地查出地下金属管道的走向、深度和绝缘防腐层腐蚀点及有关漏点的***位置。

HT-VI地下管道探测检漏仪采用全新的设计理念，满足各种地下金属管道的检测要求，是管道安全生产的重要保障，

该产品采用数字电脑智能控制技术，操作简便、易学，能够实现防腐层漏点自动检漏和漏点记数，

以及管地电位、管地电阻、发射机输出功率、输出电流、输出电压的自动测量是电子高新科技领域内，具有高稳定性、高抗干扰能力的新颖检测仪器。

二、设备组成

发射机：给被检测的地下金属管道提供稳定的探测信号可直接测量被检管道的管地电位、管地电阻、发射机输出功率、输出电流、输出电压等给被检管道施加检测信号时实现自动调节，

也可以根据现场检测需要实现手动调节用户根据现场需要自由选择信号输出方式，自带交流供电电源、电脑智能充电路

探测仪：具有管道走向、深度测量功能，适时读取管道信号强度观察管道信号传输变化状况，管道控测垂直法与水平天线法测量自动转换，

内置高性能充电电源、数字式增益控制、增益强弱数字显示、信号强度数字显示、条码显示指示信号高低、声音警示等功能

检漏仪：适时观察管道防腐层腐蚀点及有关漏点信号变化状况，并进行破损点的***，内置高性能充电电源可进行检测信号强度设置，

对被检管段进行防腐层破损自动检测，检漏仪自动记录漏点个数、数字式增益控制、增益强弱数字、显示、信号强度数字显示、条码显示指示信号高低、声音警示等功能

三、技术指标

本仪器由发射机、探测仪、检漏仪等三部分组成。

1、发射机技术指标：

1.1发射功率:0—30W可调（可根据用户需要提高发射功率）

1.2发射频率:512Hz±10Hz

1.3信号输出方式连续方式、间隙方式

1.4间隙方式下，节拍频率为1-2Hz

1.5输出阻抗匹配:0-100Ω

1.6发射距离:50m—5km；示现场环境而定（可逐级向5Km以外移动）

1.7输出信号电流:0—4A可调

1.8工作电源:DC12V±5%AC220V±30%

1.9重量:2.8Kg

1.10外形尺寸:300×100×200

2、探测仪技术指标:

2.1灵敏度:0.1mv

2.2工作电源:DC9.6V±5%

2.3静态工作电流:≤30mA

2.4走向位置偏差:<10cm

2.5探测深度:<5m（可根据用户需要提供测量埋深>5m的管道）

2.6重量:1kg

2.7外形尺寸:160X80X120

3、检漏仪技术指标

检漏仪具有数字检漏和模拟检漏两种工作模式

3.1灵敏度:0.1mv

3.2检漏深度:<5m

3.3检漏位置偏差:<10cm

3.4工作电压:DC9.6V±5%

3.5静态工作电流:≤30mA

3.6准确率:>98%

3.7重量:0.9kg

3.8外形尺寸:160X80X120
