| 品牌：SUAY | 型号：SUAY50 | 压力类型：表压、负压、复合压 |
| 工作压力：0-100MPa | 输出类型：模拟信号 | 输出电压：4-20mA、0-5V |
| 精度：0.5%、0.15% | 系列：SUAY50 | 电源电压：24V |
| 端口类型：M20*1.5 | 工作温度：85℃ | 封装/外壳：不锈钢 |
| 特性：动态压力 | 最小包装数：1 |

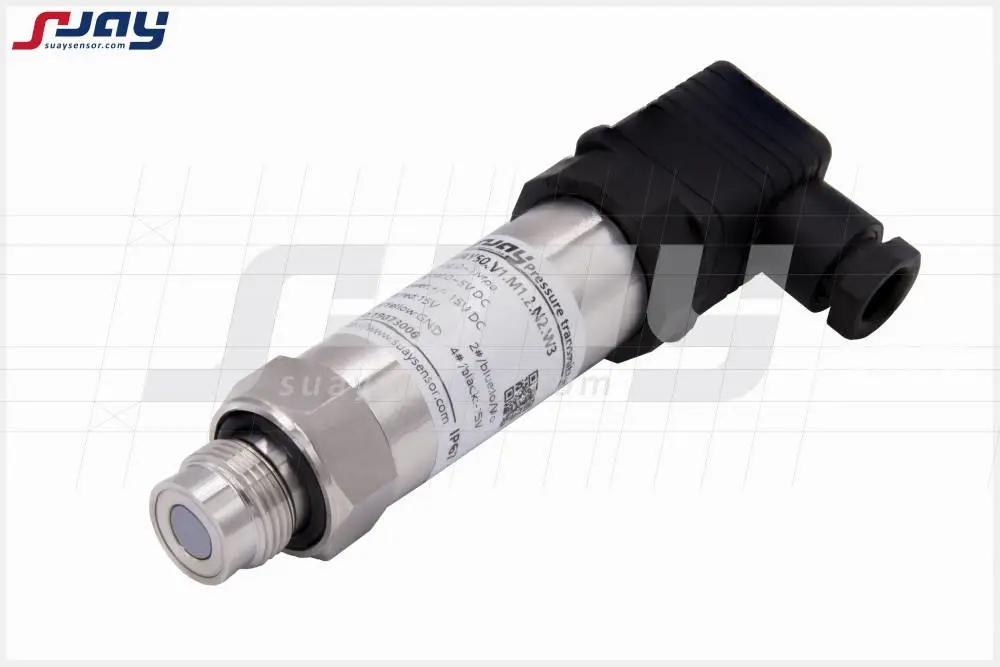

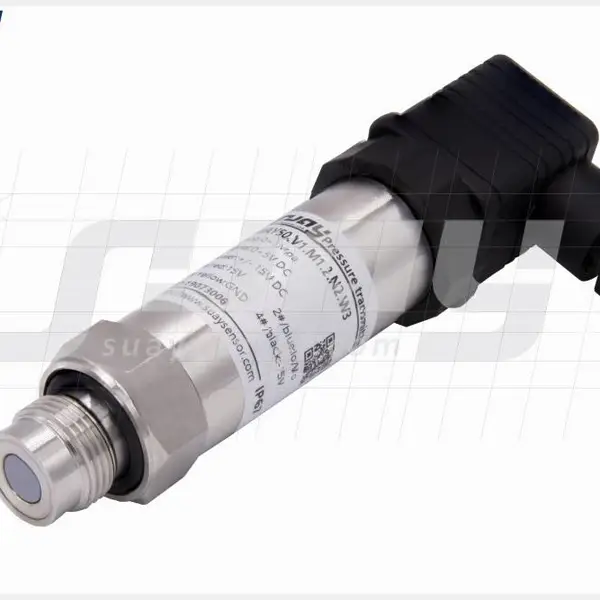

SUAY50高频动态压力变送器
爆炸冲击波压力传感器 轩邺测控
SUAY50 高频动态压力传感器是采用德国微机械加工技术，利用硅优良的杨氏弹性模量力学特性，低阻抗，小尺寸的感压核心，从而使得传感器具有极高的固有频率、宽广优良的带宽，以及亚微秒的上升时间（极为陡峭的上升沿）、干净的幅频特性曲线，使其非常适合应用于军事工程、化爆实验、石油勘采与试井、材料力学、土木工程学、岩土力学、液压动力机械试验、缩模试验、轨道交通等科学实验和生产实践中，得到不失真且快速变化的动态压力波形与有效压力值，配合SUAY高输入阻抗、低输出阻抗、低噪声、高频响专用信号处理电路，使其成为动态测压的优选产品。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
适用范围：
燃气爆破实验 土木工程
水下兵器爆破 岩土力学
风洞测压实验 材料力学
路桥缩模试验 军事工程
轨道交通测压 航空航天
产品特点
l 高固有频率，宽广的通频带
l 亚uS级的上升时间，陡峭的上升沿
l 干净的幅频特性曲线
l ***、稳定的处理电路，抗干扰性能优良
产品性能指标
测量范围 | -100KPa~0-10KPa...1MPa...100MPa | |
测量介质 | 与316不锈钢兼容的气体或液体 | |
静态精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
固有频率 | 180KHz-500KHz 500KHz-1MHz 1MHz-2MHz | |
变送器带宽 | 0-1KHz…3 KHz 0-20 KHz 0-200 KHz | |
上升时间 | 0-60uS 0-1uS…3uS 0-0.2uS…1uS | |
信号输出/供电
| 0-5V 0-10V | ±15VDC（典型） |
4-20mA 0-5V 0-10V 1-5V | 12-36VDC（典型24VDC） | |
mV信号 | 恒压源/恒流源 | |
工作温度 | -40～85℃ 特殊使用可达1200℃ | |
补偿温度 | -10～60℃ | |
贮存温度 | -40～100℃ | |
长期稳定性 | 典型：±0.1%FS/年 ：±0.2%FS/年 | |
零点温度漂移 | 典型：±0.02%FS/℃ ：±0.05%FS/℃ | |
灵敏度温度漂移 | 典型：±0.02%FS/℃ ：±0.05%FS/℃ | |
过载能力 | 2倍满量程压力或110MPa（取最小值） | |
有效测量寿命 | ﹥106压力循环（P:10-90%FS） | |
分辨率 | 大于10-5（通常受限采集显示设备，理论***小） | |
抗振动性 | 20g，（IEC 60068-2-6） | |
抗冲击性 | 20g， 11mS | |
负载电阻 | ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） | |
绝缘电阻 | 200M?，100VDC | |
压力接口 | M20*1.5 G1/2 （典型）； G1/4（可选） | |
电气连接 | 接插件或直出电缆2m | |
接口及壳体材料 | 304/316L不锈钢 | |
外壳防护 | 插头型（IP65） 电缆型（IP67） | |
安全防爆 | Ex iaⅡ CT6（本安） | |
密封圈 | 氟橡胶 | |
传感器膜片 | 硅/单晶硅/316L | |
产品重量 | 约200克 | |
注：①包含非线性、迟滞和重复性
选型参数对照表
型号 | 量程 | 精度 | 输出 | 安装螺纹 | 电气连接 | 特定参数 |
SUAY50 | -100KPa~0 …10KPa …100MPa 量程可选 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V0:定制 | M1:M20*1.5 M2:G1/4 可选： M3:G1/2 M0:定制 | N1:直出2米 N2:赫斯曼插头 N3:航空插头 | W1:1-3KHz W2:20KHz W3:200KHz E:本案防爆 |
SUAY50.2.V1.M1.N1.W2.E | ||||||
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本安防爆型，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
