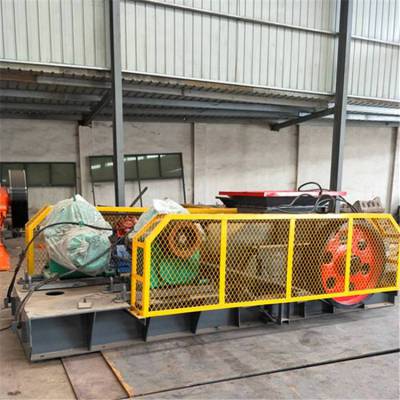

对辊式破碎机的工作原理及结构

1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶部装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

4、为了安全，传动部分应根据实际情况自行安装安全罩。
对辊式破碎机用途：

主要破碎中等硬度的物料，如石灰石、炉渣 、焦碳、煤、等物料的中碎、细碎作业；常用于水泥、化工、电力、冶金、建材、耐火材料等行业。

工作原理：

由两个电动机驱动，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

性能特点：

（1）入料粒度大，出料粒度可自行调节，可以破碎抗压强度160MPa的所有物料；

（2）破碎出的物料粒度均匀，大大降低了生产***。
