注意

1、安装前请认真阅读本产品使用说明书。

2、检查说明书是否对应产品型号。

3、严禁擅自拆封产品。

4、本装置必须由具有专业资格的人员进行安装作业。

5、严禁湿手操作控制器，以防发生电击事故。

6、不要安装在外磁场大于5倍的地方，否则会导致产品不正常工作。

7、产品安装场所应无爆炸危险、无腐蚀性气体、并应注意防潮、防尘、防振动和避免日晒。

8、安装前请检查产品是否相符，并按说明书要求进行调试，产品应功能正常、动作可靠、确认完好无损，方可安装。

9、使用时工作电源及输出回路要使用相应的过载、漏电、短路保护电路。

10、产品投入运行后，使用单位应作运行记录，并建立相应的管理制度，

11、其它未尽事宜，请按电器标准的使用要求使用。

一、概述

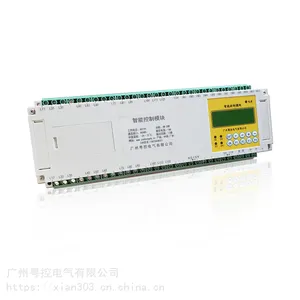

此系列经纬时间控制器适用于需要经纬时间控制、定时控制、光控、红外感应、BA接点控制、远程485控制中的任一控制方式或多种控制方式组合的场所使用。可应用于路灯照明、景观灯照明、楼宇照明、广告灯照明等需要自动节能、智能管理的场合使用。

二、特点

1、经纬模式情况下可以自动随日出日落变化而有规律调整开关灯时间,使开关时间调整在高效时段工作，另外有定时、光控、红外、RS485接口功能。

2、具有2路、3路、4路、5路、6路、7路、8路独输出可选择，每路额定电流10A(纯电阻型)，每路带有常开常闭；

3、使用19264液晶显示屏，参数设置一目了然；

4、选用高端进口的时钟芯片，断电自动保存数据，时钟可计算到2100年，并带闰年补偿，时钟误差小于0.1秒每天；

5、适用经纬度范围：东经75°～135°，北纬15°～45°；

6、每路有手动自动操作，方便在调试或者维修时，可以手动地切换开、关、自动状态；

7、数据掉电保护；

三、参数

1、工作电源：AC12V～15V或DC12～24V（直流不分正负）；

2、工作温度：-10°C～75°C；

3、相对湿度：<90%；

4、功率损耗：0.2W～6W；

5、光控接口：1个

6、红外（BA接点）：1个

7、RS485通信接口：1个

8、回路控制电压：250VAC

9、每回路切换电流：10A；

10、每回路负载功率：2500VA

11、重量：490g/pcs

12、外形尺寸：160(L)*95(W)*57(H)mm

13、安装方式：导轨
