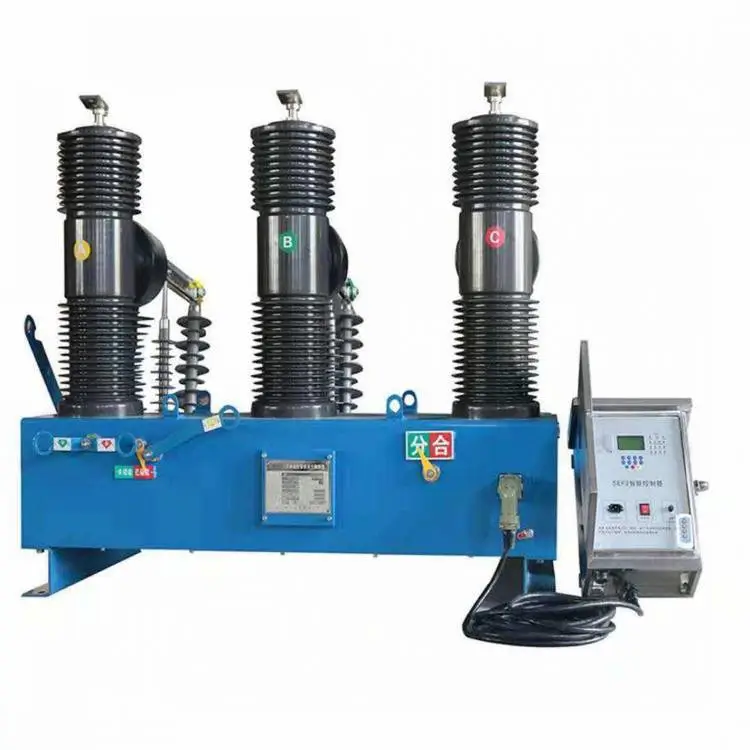

35KV小型化户外柱上真空智能断路器ZW32-40.5

zw32-40.5柱上真空断路器配外置电流互感器，配弹簧操作机构，或永磁机构，zw32系列40.5kv型户外真空断路器用于交流50hz的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。安装和调试：

1.断路器安装前准备好牢固的基础及必要的场地.
2.断路器装配调试合格后才整装出厂，在使用现场去掉包装，清扫污秽后直接安装在预备好的基础上，须用地脚螺栓将断路器固定牢靠，地脚螺栓规格为m20。
3.连接
3.1主回路接线前，应将上下出线端的上接线面清理干净（接线面有镀层，不允许用砂布磨），便可与外部连接。外接母排必须与出线端孔位相配，参见图四，接线螺栓为m12×40，24只。
3.2利用接地螺栓可接接地线。
3.3二次回路电缆应穿过ф100孔入机箱内，ф100孔上有橡皮套，橡皮套中乡是不通的，根据电缆的数量和直径将橡皮套开通。直径应小于电缆外径约2mm，这样可以***防尘效果。
3.4互感器外部接线与机构箱端子相连，导线截面不得小于2.5平方毫米（铜芯）。在运行中，电流互感器二次回路不允许开路，接线必须牢靠。
3.5断路器在出厂前，已全部安装调试完毕，在运行前还应先检查所有法兰面的螺栓是否松动，瓷件有无损伤。
3.6绝缘检查及回路电阻测量
a.主回路（合闸位置），出线端外施电压升至40.5kv保持1分钟，测量局部放电量，起值不大于30pc再次电压均降低至25.7kv，测量局部放电量，起值不大于20pc，无局部放电条件可用工频奶牙试验代替。

35KV小型化户外柱上真空智能断路器ZW32-40.5

b.二次回路，不小于1兆欧（运行中不小于0.5兆欧），用1000或500伏兆欧表。在上线端与软连接之间测量每项主回路，直流电阻每相不大于50μω。
3.7操作试验
进行操作试验应动作正常：30％额定分闸电压连续分闸三次，不应分闸。85％和110％的额定合闸电压及65％和120％的额定分闸电压"合"，"分"各二次，能可靠合，分闸。额定分，合闸电压下进行"分0.3秒"，"合分"，"分0.3秒合分"各三次，"合"，"分"各三次，动作应正常。
按表2检查开关的机械特性。调整开距与超程的方法如图3所示，送开螺栓，调整导杆7的长度可以调整超行程的大小，送开螺栓，调整绝缘拉杆的长度，可以调整开关的开距。电力工程施工中存在的安全问题

1.1未制定和实施明确的安全责任制

据调查显示，多数电力企业在施工过程中并未制定明确的安全责任制。企业对于员工安全知识的培训往往流于表面，企业对于安全培训的不重视直接导致了员工的不重视，使得员工安全意识薄弱，为企业的发展埋下了隐患。

1.2施工人员能力水平有待提高

与普通的工程项目相比，电力工程具有高危特性，就其本质而言，电力工程还是一项技术密集型工程，这要求施工人员必须具备***的技术和工作能力，更要具备安全意识。但就目前我国电力工程企业的施工人员而言，其素质能力、安全意识都还有待提升。电力工程施工过程中，施工人员的安全控制工作很不到位，安全意识相对薄弱，责任意识也有待提高。

1.3制度建设落后，安全和质量无法***

电力工程的安全建设需要健全、***制度作为基础和后盾，但目前我国电力工程施工管理制度建设相对较为落后，各施工环节缺少具体的标准与规范，使得安全管控措施无法落实到位，导致电力工程的安全和质量都面临着***挑战。

1.4施工准备不善，影响工程质量与安全

工欲善其事必先利其器，任何一项工程的前期准备工作都不简单，电力工程施工前的准备工作包括图纸会审、材料质检及协调安排各个施工工序等。严格来说，只有做好施工前的各项准备工作，才能***工程质量，但现实中电力工程建设工作的施工准备远没有达到要求，图纸会审不到位，不按规定选型，不能正确操作各类机械设备的问题比比皆是，为日后的电力工程建设埋下了安全隐患。
