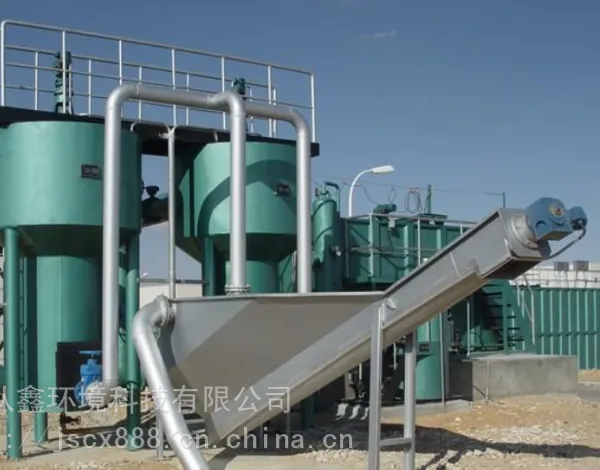

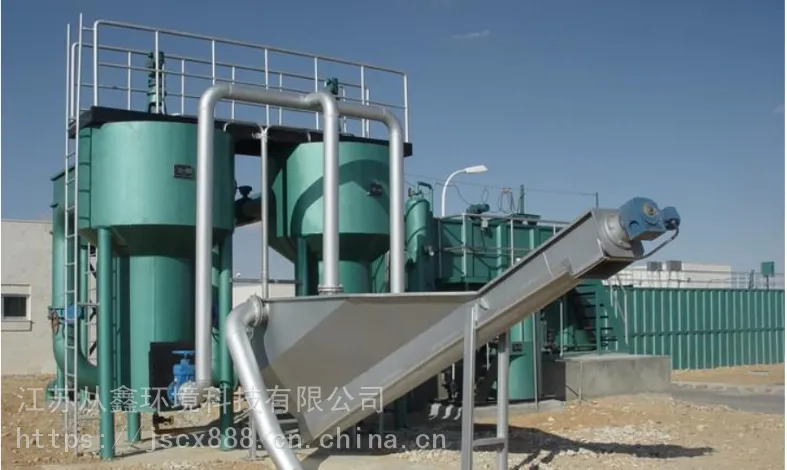

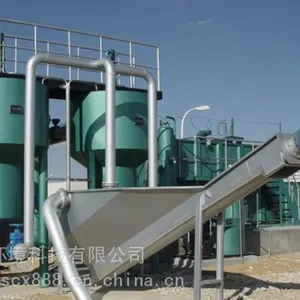

螺旋式砂水分离器

螺旋式砂水分离器适用于污水处理厂的沉砂池，是污水中有机砂的分离及提升的一体化设备，可分离出粒径≥0.2mm的颗粒。有较高的分离效率，设备采用无轴螺旋，无水中轴承，具有重量轻、结构紧凑、运行可靠、安装方便等特点，是一种理想的砂水分离设备。

工作原理

螺旋式砂水分离器安装倾角在20°—30°之间，砂水混合液从进水管进入水箱，混合液中比重较大的颗粒（如砂粒）由于自重面下降沉积于螺旋槽底部，在螺旋的推动下，物料沿斜置的U型槽底部提升，离开液面后，继续上移一段距离，砂粒中的水份逐渐在螺旋槽中的间隙中流回水箱，砂粒也逐渐干化在出料口处，依靠自重落入其它输送装置。上清液则不断的从排水管中流出。达到砂水分离目的。

构造及工作过程

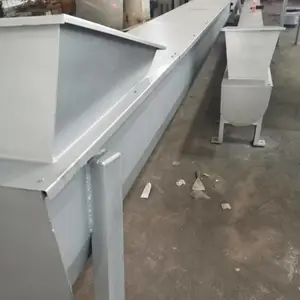

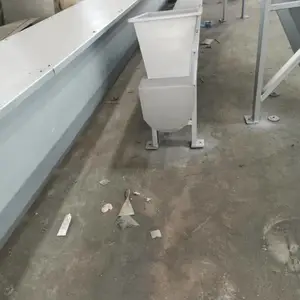

1、螺旋式砂水分离器由无轴螺旋、衬条、U 型槽、水箱、导流板、出水堰和驱动装置组成。

2、砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。

特点

1、分离效率可达96%~98%，可分离出粒径≥0.2mm 的颗粒；

2、采用无轴螺旋,无水中轴承,维护方便；3、结构紧凑,重量轻；

4、新型传动装置,其关键产件--减速器为***的轴装式,不用联轴器,安装对中方便；

5、衬条为快装式,便于更换；

6、螺旋轴向位置可调,便于调整其尾部和箱壁的安全间隙。
