产品介绍产品信息

• 产品类别：塔内件

• 产品名称：槽盘式液体分布器

• 产品尺寸：DN7200mm

• 产品配件：卡子、连接件

•

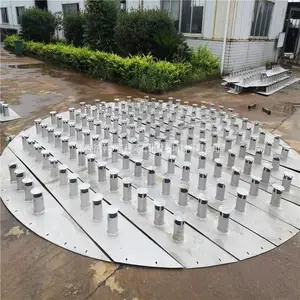

产品实拍图

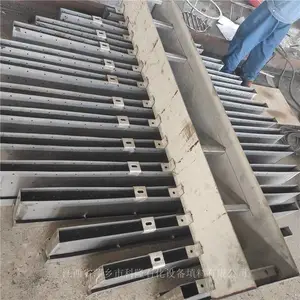

正面

侧面

背面

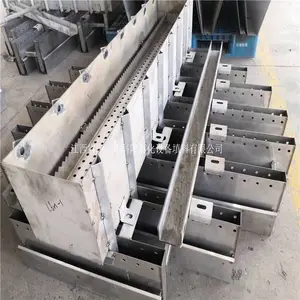

产品细节图

源于细节 精于细微

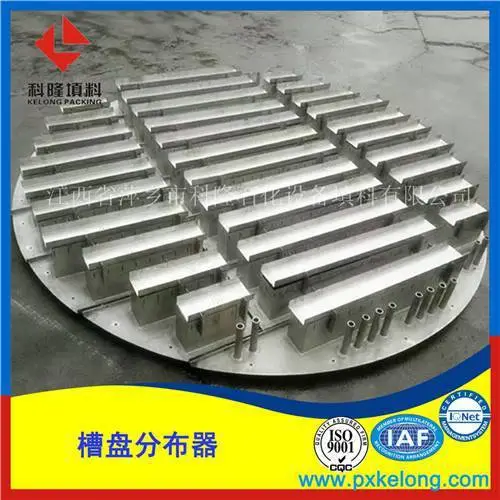

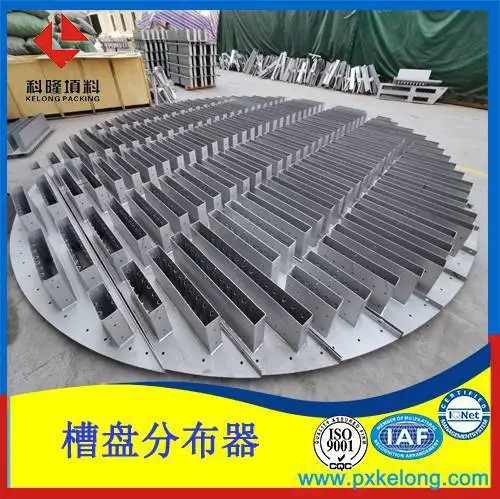

此槽盘分布器为DN4000直径，是山西某焦化厂洗苯塔化产用，此客户订了一套槽式分布器，三套槽盘式液体分布器、125孔板波纹填料286立方、除雾层填料250Y波纹填料15立方，包掏装。我公司是16年集设计、制造、安装为一体的现代化企业。

集液分布器S30408材质不锈钢分布器槽盘式档液分布器液体分布均匀安装方便

液体分布器的作用是把液体在填料顶部或某一高度上进行均匀的初始分布或再分布，用来提高传质、传热的有效表面，改善相间接触，从而提高塔的效率。

***，在填料层内液体的流动不是均匀的注塞流，而是存在沟流、偏流、壁流现 象。这将造成填料塔的放大效应及端效应，合理设计***液体初始分布器及再分布器目的的是减少和防止填料塔的放大效应，从而减少 塔高和塔径，降低造价或操怍费用。

液体在填枓塔内的不良分布分为大规模和小规模的。小规模不良分布由填料层内液体沟流引起，大规模不良分布由液本分布器引起，会使整个塔的效率严重下降。试验表明：填料效率越高，液体分布质量对填料性能影响越大。例如.当液体分布质量达到50 %时，毎米填料理论板数等于20的填料，实际理论板数只有11.5块，而每米填料理论板数等于8的填料，实际理论板数只有5.5块。

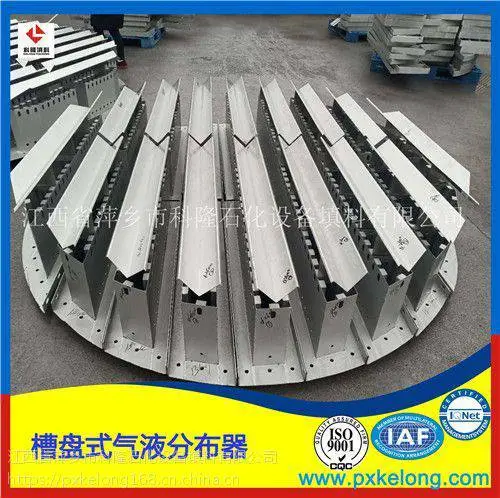

焦化塔用槽盘式气液分布器的结构特点：

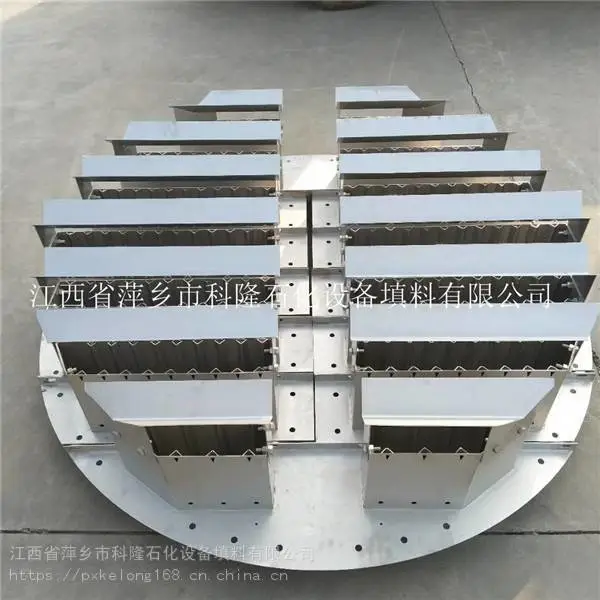

槽盘式气液分布器是由矩形升气管、角钢和槽钢形导液管、燕尾式或槽钢形挡液帽、铺板、支撑圈和支撑梁组成。它与盘式液体分布器的主要差别在于上大下小的两排小孔分别开在矩形升气管的上部、中部或中下部，同一垂线上的异径小孔被角钢或槽钢导液管罩住。盘中液体经喷淋孔进入导液管，在导液管的保护下液体穿过高气速区和变气速区，自低气速区落下，故导液管伸出长度取100mm。

槽盘式气液分布器的分类：焊接型槽盘和可拆型槽盘。大中型塔多采用焊接槽盘。

槽盘式气液分布器有4大技术关键：漏液、水平度、热变形和液流网络。可拆型槽盘比焊接式槽盘更容易漏液，现场试漏要求是局部渗漏为合格，滴漏为不合格。对于可拆型槽盘，由于底板较薄，螺栓再密也难以***不滴漏，故应采用分块法兰以增加密封性。为确保槽盘式气液分布器各喷淋小孔的水平度≤3mm，除了***主梁的扰度、支撑圈的水平度之外，需在主梁上端面设一块调节板。对于采出大量的槽盘式气液分布器（或集油箱）、需精心设计抽出斗、抽出主渠、抽出支渠和毛渠所组成的液流网络，以****大的出量。

槽盘式气液分布器是一种内回流式的液体分布器，具有以下优良综合性能：

低占位，多功能；抗堵塞，带液停；升液位，高弹性；宜采出，适闪蒸；液均匀，气均衡；利传热，耐摆动；混合良，水平恒；防漏液，抗变形；网渠畅，适反应；压降低，通量增；用途广，投资省。
