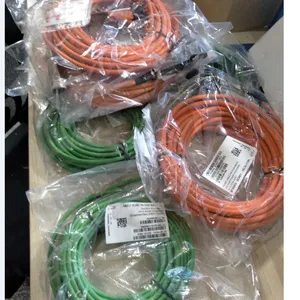

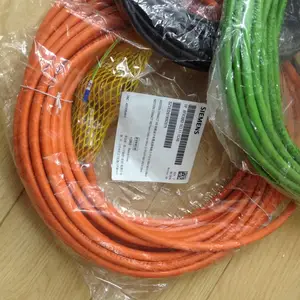

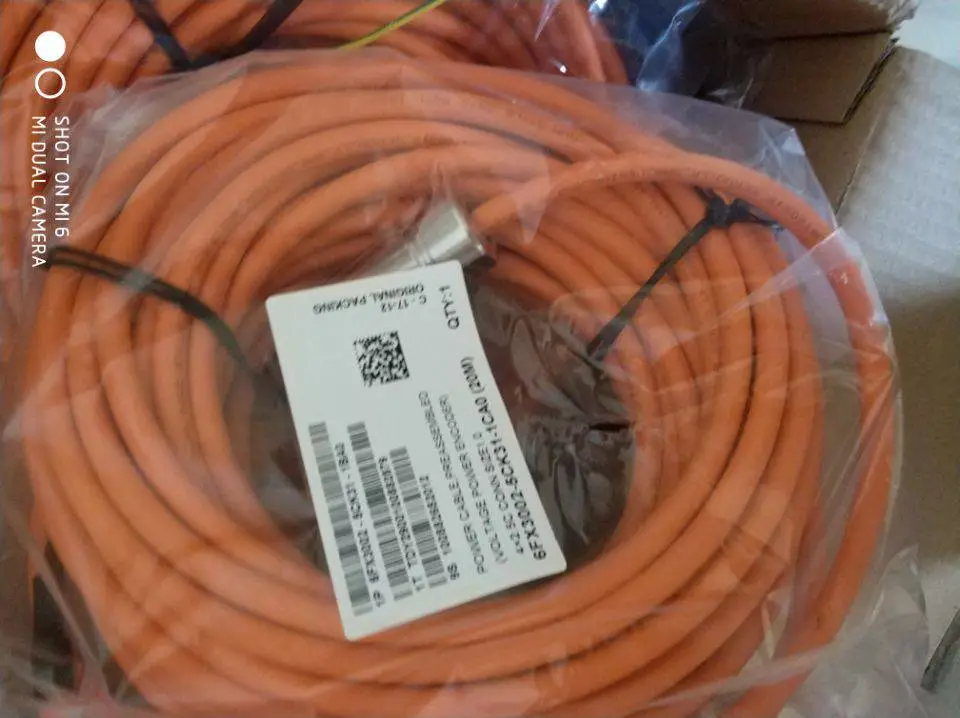

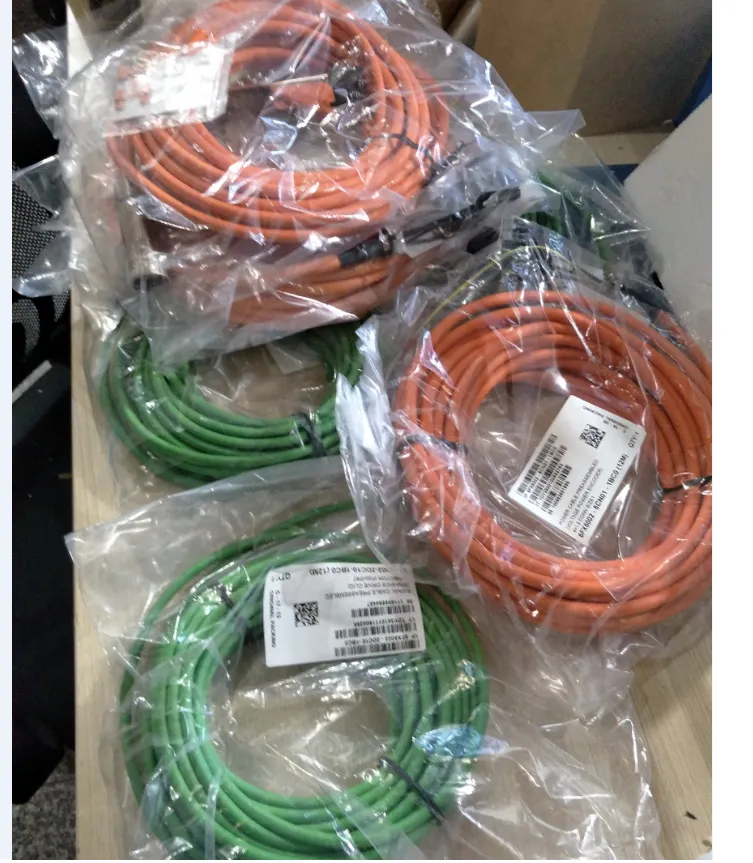

西门子编码器电缆代理商6FX8002

现货  现货  现货

有需要西门子都可以咨询客服 公司很多产品没有上架

西门子代理商 公司销售 维修 上门调试  改造工程等

公司出售西门子全新原装正品产品

发布人：康葵 （销售经理）发布

本公司签约正式的销售合同，并开具13%的增值税发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心.质量***·服务诚信·价格实惠.

为用户提供专业的自动化产品及服务！

相关西门子产品技术：

SINAMICS S210/SIMOTICS S-1FK2

文档: SINAMICS S210 伺服驱动系统 (09/2019, 中文)

主题类型: 事实情况

电缆

在驱动器上连接有高干扰电平的电缆和低干扰电平的电缆。

提示

高干扰电平的电缆必须经过屏蔽。

高干扰电平的电缆：

- 进线滤波器和驱动器之间的电缆

- 电机电缆

- 驱动器与外部制动电阻之间的电缆

低干扰电平的电缆：

- 电源与进线滤波器之间的电缆

- 信号和数据电缆

控制柜内的布线方式

在敷设电缆时，使得高干扰电平电缆与低干扰电平电缆的间距尽可能大。

高干扰电平电缆与低干扰电平电缆只允许直角交叉。

所有电缆应尽可能短。

所有电缆都应敷设在安装板或控制柜框架附近。

信号电缆、数据电缆以及配套的等电位连接电缆应始终平行布线且相互之间应保持尽可能小的间距。

引入导线和引出导线为非屏蔽的单芯线电缆时，将它们绞合在一起。

也可以平行、相互贴近地敷设该引入导线和引出导线。

信号电缆和数据电缆的备用芯线应两端接地。

所有信号电缆和数据电缆尽量只从一个位置引入控制柜，比如从底部引入。

以下电缆请使用屏蔽电缆：

- 驱动器与进线滤波器之间的电缆（仅针对单相 230 V 版）

- 驱动器与电机之间的电缆

- 驱动器与外部制动电阻之间的电缆

- 敷设在高干扰电平电缆旁边的信号电缆

在连接进线滤波器时须遵守以下注意事项（源自“电磁兼容安装指南”/WW/view/de/60612658）：

- 电缆布线须符合 EMC 分区方案。

- 控制柜内的非屏蔽电缆，比如：24 V 电源电缆不允许经过进线滤波器，应和进线滤波器隔开一定距离布线。

- 必要时，为其他负载加装一个单独的进线滤波器，滤除干扰。推荐使用 EPCOS 公司的滤波器系列产品 B84144A*R120。

控制柜内部和外部的驱动器布线

图片: 控制柜内部和外部的驱动器布线

控制柜外部的布线

高干扰电平电缆与低干扰电平电缆之间的最小布线间距为 25 厘米。

以下电缆请使用屏蔽电缆：

- 驱动器的电机电缆

- 驱动器与制动电阻之间的电缆

- 信号和数据电缆

对屏蔽电缆的要求

请使用屏蔽层为细线编织的电缆。

电缆屏蔽层须在两端接地。

图片: MOTION-CONNECT OCC 电缆的供货范围中含屏蔽夹的屏蔽板

将屏蔽层搭接在屏蔽板上实现接地。

确保屏蔽层是连续没有中断的。
