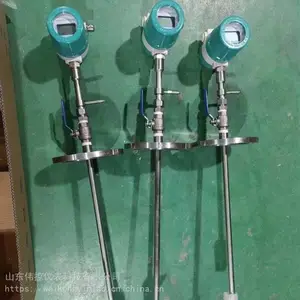

插入式化工腐蚀气体流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度。

插入式化工腐蚀气体流量计产品特点
质量计算、标况体积测量，降低计量误差；
专有流量数据模型算法，可实现高线性、高重复性、高精度；
高性能智能微处理器及模数、数模转换芯片；
宽量程比1:1000；测量大口径低流速流量时，可忽略压损，低流速测量灵敏，最小流量可测低至0.05m/s；
选型、安装、使用、维护简单，可在线不断流拆装和维护（插入式）；
无可动部件，震动影响可忽略；
对粉尘等小颗粒不敏感，适合各类单一或混合气体流量测量。

工作原理
化工腐蚀气体流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。

化工腐蚀气体流量计技术参数

适用介质：不含水分的气体

流速范围：0-60m/s（标准状态为20℃，0.10133MPa),超出测量范围请与厂家协商定制

准确度：±1%的读数 ±0.5%满量程

重复性：0.2%满量程

环境温度-20℃-70℃；

介质温度-20℃-120℃或-20℃-350℃

供电电源：24VDC/220VAC

模拟输出：4-20mA/DC

响应时间：≤1秒

温度系数：0.05%/℃

通讯接口：串口输出RS485、HART

在线显示：液晶显示瞬时、累积流量和热量

过程压力：≤4.2MPa（大于此压力需与厂家协商定制）

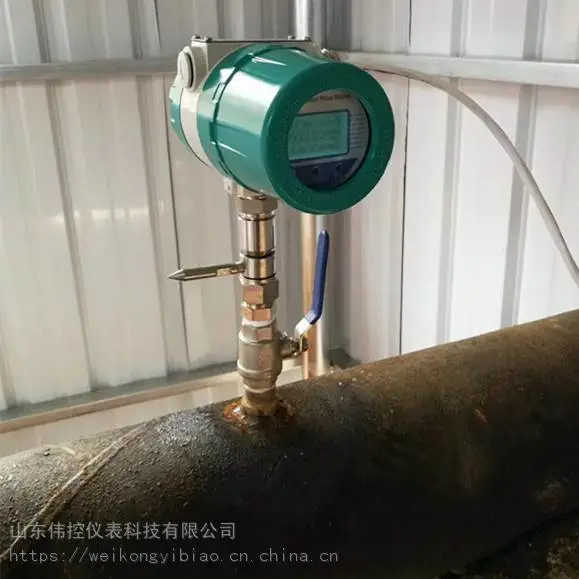

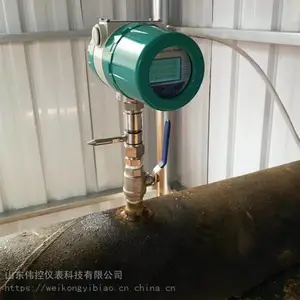

过程连接：锁紧装置/球阀连接，法兰连接，法兰卡装，如需其它安装方式需提前与厂家协商定制

防爆等级：Exd11CT4

防护等级：传感器IP67；变送器IP65

报警点：继电器干接点输出，可选择上限单报警点或上下限双报警点

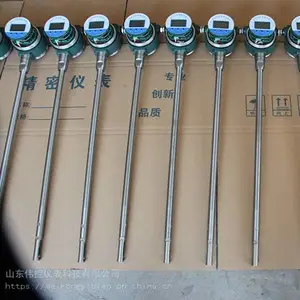

传感器直径：3mm/4mm/5mm 探杆直径：标准为18mm，特殊要求请厂家协商定制

传感器材质：标准为1Cr18Ni9Ti;304L;哈C;钽

探杆材质：标准为1Cr18Ni9Ti;304L;哈C;钽
