TR-9300型脱硫脱硝CEMS烟气连续监测系统正常运行需满足以下条件：

供电电压：AC220V±20%，频率50±1Hz

分析小屋内的系统部件环境温度：5～40℃

分析小屋外的系统部件环境温度：-20～50℃

湿度：≤90%

气压：86-106kPa

烟气温度：≤600℃

系统压缩空气最小压力：0.4Mpa

整套设备的总用电量（kVA）：≤5KVA

开孔位置要求

采样点的位置应参考HJT75-2007根据不同的现场情况来选取，它对系统的采样测量有直接影响，由供方专业工程师指导，并提供开孔尺寸和位置示意图。

环保监测应用：

应优先选择在垂直管段和烟道负压区域。

测定位置应避开烟道弯头或截面积急剧变化的部位：对于颗粒物CEMS，应设置在距弯头、阀门、变径管下游方向不小于4倍烟道直径，以及距上述部件上游方向不小于2倍烟道直径处；对于气态污染物CEMS，应设置在距弯头、阀门、变径管下游方向不小于2倍烟道直径，以及距上述部件上游方向不小于0.5倍烟道直径处；对矩形烟道，其当量直径D=2AB/（A+B），式中A、B为边长。当安装位置不能满足上述要求时，应尽可能选择在气流稳定的断面，但安装位置前直管段必须大于安装位置后直管段长度。

不宜安装在烟道内烟气流速小于5m/s的位置。 给***预留的对比测试口的内径应为100mm。测试口的位置应能够使***的测试正常进行，特别是***有足够的空间，使颗粒物的测试枪能够正常使用。也可由环保专业人员***，环保检测部门认定。

注意：选择采样点时应考虑影响测量的因素：如温度、压力、流速、湿度、烟尘量的稳流段以及安装维护的安全、方便等等。

3 对需方的工程要求

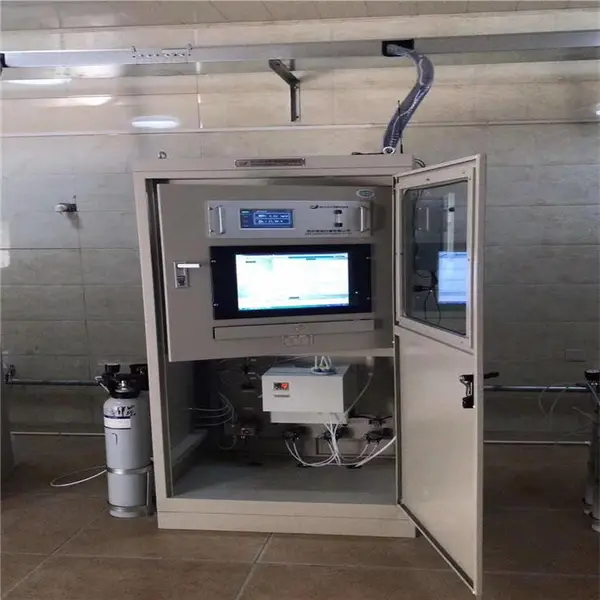

3.1 分析小屋的要求

分析小屋位置：应安置在防雷、通讯信号好的区域。

分析小屋尺寸：使用面积3000mm（宽）*3000mm（深）*3000mm（高）（单套系统），室内净高大于2.6m，放置体积为600mm *600mm *1600mm 的机柜、操作台及标气等设备。

室内环境要求：CEMS分析柜对环境温度、湿度有一定要求，要求环境温度在5～40℃之间，相对湿度在90%以下，故分析小屋***安装通风设施和空调（1P），可以延长设备使用寿命。若无空调装置，不能***数据稳定性。屋内要有电脑桌椅放置上位机。

分析小屋内有接地装置，一般接地电阻要求≤4欧姆。分析柜四周与墙壁之间的距离不小于500mm。

分析小屋照明：考虑到CEMS分析柜安装、维护等日常操作，需安装照明，照明开关带三线或二线插座。

在分析小屋内距离地面高度的2.5m处，为样气管路及电缆管路开孔，开孔尺寸为200*100mm，开孔数量1个；在机柜背面墙壁接近地面底部上开孔，规格为ф80，作为废水废气排放口。

供方只提供气瓶卡箍，气瓶卡箍的固定由需方负责。

3.2   安装平台、扶梯要求

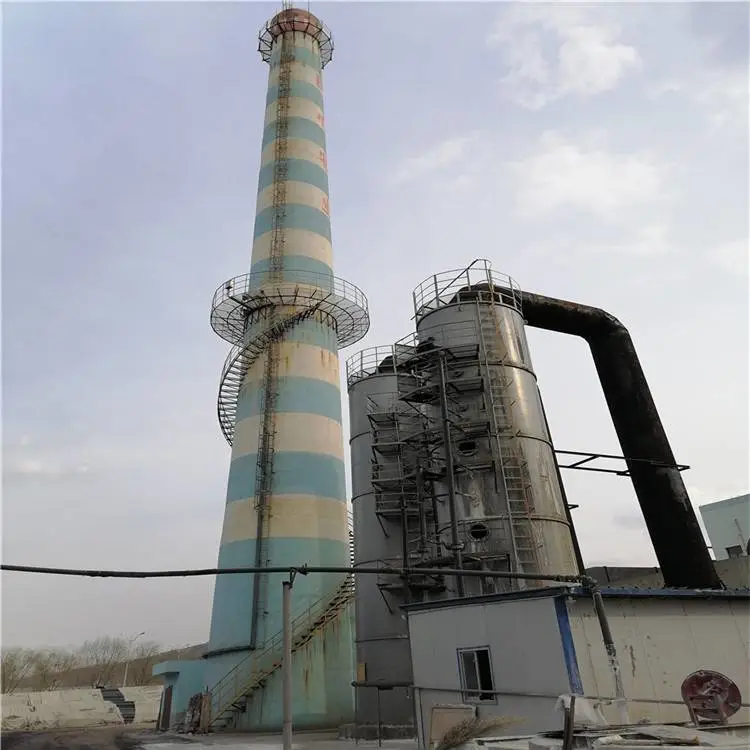

平台分为烟囱平台和管道平台，管道平台的防护栏高度为1.2m，平台的底面应使用防滑钢板，在平台的底部，沿着护栏的周边焊接一条150mm宽的钢板，以防止安装件掉下平台；平台使用钢架结构支撑，承重300kg/m²，并与烟道固定；在平台一侧建造上下平台用的梯子。到达监测口和采样口处需要旋梯或折梯，梯宽1.2m，踏步高0.3m，护栏高1.5m。烟囱平台是在采样口处绕烟囱一周安装的监测平台，宽1.3m，护栏高1.2m，平台的底面应使用防滑钢板，在平台的底部，沿着护栏的周边焊接一条150mm宽的钢板，以防止安装件掉下平台；平台使用钢架结构支撑，承重300kg/m²，并与烟囱固定；在平台一侧建造上下平台用的梯子。到达监测口和采样口处需要旋梯或折梯（含保护网），梯宽1.2m，踏步高0.3m，平台建好后，在线监测仪器监测口应在平台上方0.3～0.5m，验收用采样口在平台上方约1.5m。扶梯和平台的设计、安装符合安全要求。如下图：若现场扶梯及平台不符合安全要求，则无法进行设备安装调试工作。

根据《HJ/T75-2007 固定污染源烟气排放连续监测技术规范》的要求，当采样平台设置在离地面高度≥5米的位置时，应有通往平台的Z字梯/旋梯/升降梯。

3.3仪表风

仪表风0.4～0.7MPa，洁净无油压缩空气，露点-20℃，流量200L/min的反吹气源，并确保反吹气源长期不间断的提供，以***设备的正常运行，气源管末端应安装G1/2^“内螺纹球阀，引入分析小屋。若提供因为仪表风不符合要求导致设备故障，不予质保。若现场无公共气源，需方负责提供空气压缩机、净化装置、储气罐等设备并且安装到位。
