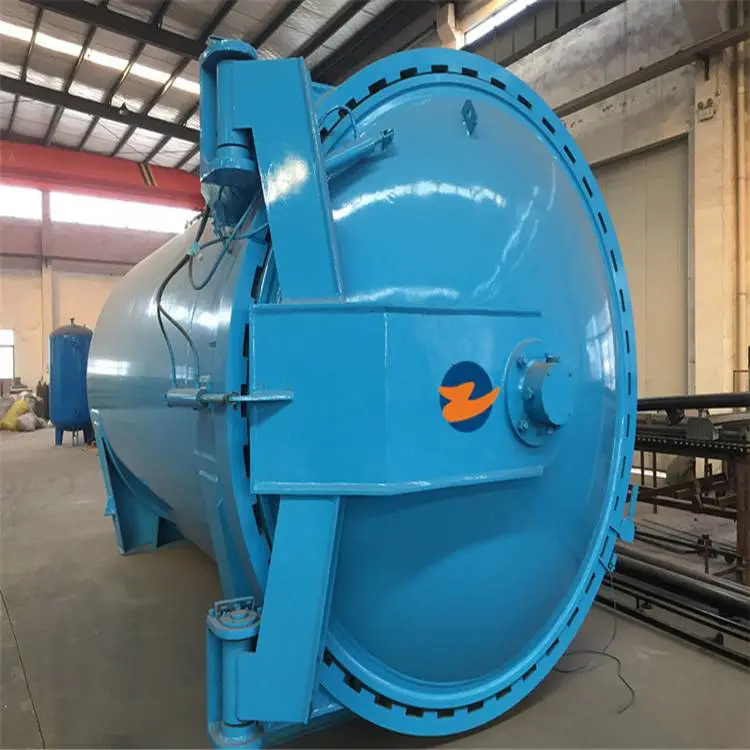

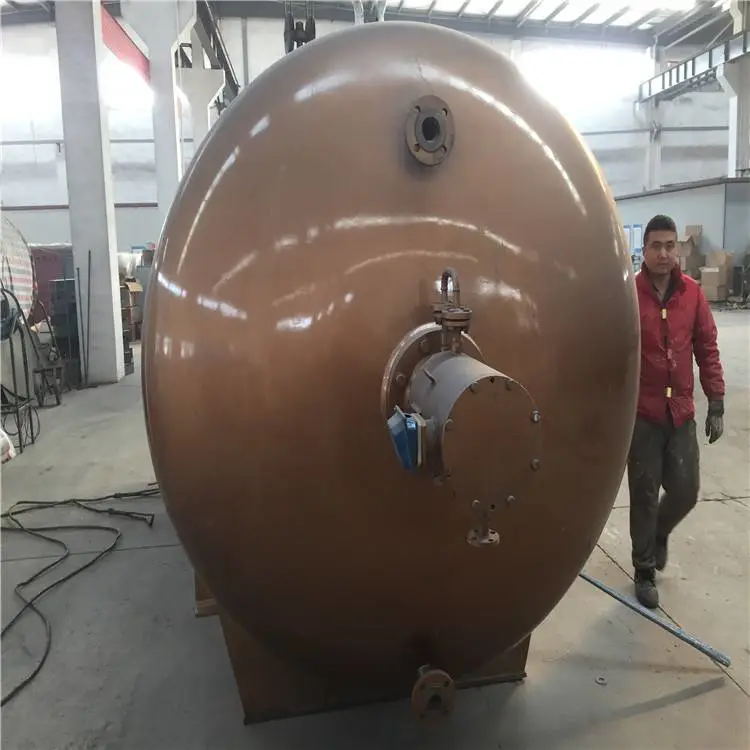

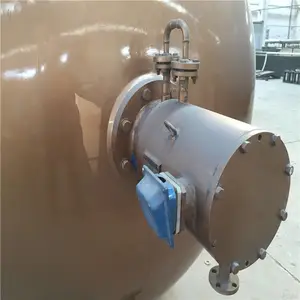

DN2850*6000高压釜设备组成与技术参数
1 设备功能和组成
   高压釜是夹层玻璃生产的关键设备，它通过加热、加压、冷却等工艺流程，将夹层玻璃牢固粘合在一

起。设备由带有加热、冷却系统并经过保温的高压釜釜体和控制系统2部分组成。
2 富尔高压釜主要技术特点
Ⅰ 节能：功率比传统高压釜降低40%，整个流程时常反而缩短，节能十分***。
Ⅱ 防火：按富尔规定的工艺流程操作，使用规定隔垫材料，可有效防止火灾发生。
Ⅲ 快速：富尔快速型（B型）高压釜速度明显快于传统高压釜
Ⅳ 清洁：无油烟污染，无噪音，实现清洁文明生产。
3 控制系统特点和安全防护设置
① 设有自动、手动两套操作系统。参数设定后，全程自动运行。也可转入手动操作系统
② 可调整控制系统，用户可根据玻璃实际数量和厚度及时调整工艺参数。
③ 设有手动连锁和机械安全阀，确保釜内有气不开门，超压后安全阀自动排气。
④ 设有自动连锁，压力传感器检测到釜内有压力就自动断开开门电机电源。确保无压送电。
   超压超温后电磁阀自动排气
⑤ 关门错齿到位，方可开始运行。
4设备主要用材：
☆釜门：     16MnⅡ级锻件
☆釜体：     16MnR
☆加热器：   中波红外加热管
☆密封系统： 橡胶密封圈
☆保温材料： 盐棉及硅酸铝
☆冷却器：   无缝钢管翅片管整体热熔镀锌
5设备主要技术参数
②体钢壳有效内径：  2850mm       加工玻璃宽度：  2440mm
②加工玻璃长度：  6000mm       加工玻璃尺寸：  350*350
③工作压力：          0--1.25Mpa    安全阀开启压力：     1.3Mpa
④工作温度：          0—135 ℃     设计温度：           150    ℃
⑤工作介质：          压缩空气
⑥釜内轨距：          1000mm（根据客户要求）
⑦保温方式：          内保温，厚度50-100mm
⑧开门方式：          电动，左开门（面对釜门往左开）
⑨总功率：            120KW（节能型）
⑩自重：              18.8t
6设备外形尺寸：          7600*3100*3150mm（L*W*H）
注：1、买方可将釜内排气管引到下水道下，也可买方自行准备简易消音器或向卖方购买。
2、买方有条件可用离子循环水对玻璃釜进行冷却，或加装防垢除垢器。
3、卖方自建30立方米地下冷却池1个
C2560夹层玻璃生产线技术参数
A技术特点:
     清洗干燥机是整线的关键设备。该设备根据玻璃厚度可电动调节上部的胶辊、毛刷辊、风刀等升降，

带数字显示。上部可整体升高至400mm，便于清洗和维修。毛刷辊的传动由上部和下部各一台电机分开

传动，上部毛刷辊布置二根硬毛刷带气缸提升和一根软毛刷，这种布置可清洗硬LOW-E玻璃和镀膜玻璃

，不损伤镀膜表面。配有二对不锈钢风刀，风机设置有消音棉和进风过滤网，风量大噪音小，风干效果

好。
合片室配有合片台、可升降万向轮架、气缸、胶膜铺摊机和剪式吸盘吊架，很方便操作多片和大片

进行合片。每单件合片后会自动高速经过渡输送段传送至预压机前端，然后自动变速与预压机同速

运行，这样可很快腾出空位进行下一件玻璃的合片。
预压机结构合理，操作简便。主传动采用变频调速，齿轮传动。采用石英发热管加热，整机运行平稳可

靠，由合片室集中控制。前后两对大压辊采用气缸提升，大压辊间隙调节采用数字表显示和操作，确保

两支大压辊之间间隙一致。
B组成部分：
     玻璃清洗干燥机
     合片输送机
     剪式行走吸盘吊架
     手动PVB胶膜铺摊机
     预压机 (石英发热管加热)
C整线技术参数
     常规玻璃尺寸(三片以上)：2500×3500mm
     超大规格（二片）： 2500×6000mm
     玻璃长度：420mm
     玻璃宽度：300mm
    玻璃厚度：4~80mm













颜色及其他特殊要求可以定制
