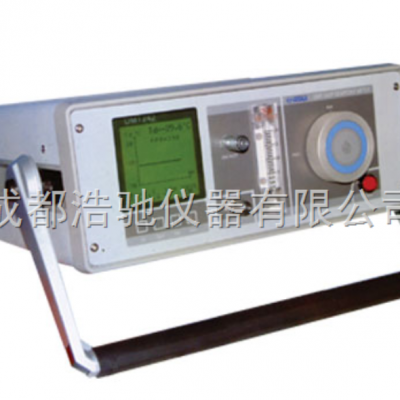

露点仪

型号：DP99-III

仪器资料：

-数字模糊控制技术

-制冷能力强

-测量时间短

-高智能化

-动态结露指示

-节省用气量

-测量结果打印输出

-露点测量精度优于0.2°C

-露点测量重复率0.1°C

DP99系列数字式智能SF6露点仪是中美合资华

泰科仪电子有限公司引进国外技术，推出的***

。该仪器***度高、测量时间短、操作方

便，适合于各种现场测量使用，广泛适用于电力、

化工、***工业，科研计量、冶金、钢铁、气体行

业等领域。是目前市场上zui***的之一。

它主要由四部分组成：光路系统、致冷系统、

气路系统、电控系统。测量是基于冷镜原理，***

直接、***地反映实际的湿度情况，无滞后现象。

DP99-III型数字式智能SF6是我公司推

出的第三代，技术更加成熟，性能更加稳

定，智能化程度更高，使用更加方便。可作为传递

标准点仪使用，典型应用是测量SF6中的水分。

*的特点

-数字模糊控制技术。将目前zui***的控制技术

应用于上。

-制冷能力强。在35℃以下的环境温度条件下，

测量范围能达到-60℃

-测量时间短。该仪器采用数字模糊控制技术，

大大缩短了平衡稳定时间。一般测

量只需要3～5分钟，比同类仪器节省2～3倍的测量

时间。

-动态结露指示。能够实时动态显示结露状态

-节省用气量。从而为用户节省费用。对于SF6测量来说，SF6气体本身价格昂贵，

另外过量抽取GIS或开关中的气体，对设备安全运

行不利。过量排放SF6到空气中，也是导致全球过

热的主要原因之一。

-防SF6升华。一个大气压下，SF6的升华点-

63.8℃。如果温度低于该温度，SF6会在镜面上形

成固态，从而大大影响的正常测量和测量结

果的准确度。DP99-III仪器内部能有效控温，防止

温度低于SF6升华点温度，***环境温度低时仪器

的正确测量。

-直读微水含量ul/L值。仪器采用大屏幕显示，

露点温度、ul/L值、平衡过程曲线、气体流量等参

数同时显示。操作者不需要进行查表换算。

-测量结果打印输出。仪器内置打印机，测量结

果可以保存。

-高智能化。该仪器能自动判断温度平衡；能对

测量者的误操作等进行提示或报警。

测量原理

测量基于冷镜原理，以***直接和准确测量实

际露点，避免了惯性和滞后造成的误差。系统十分

稳定，无需重新校准。

探头由冷泵和位于冷泵的冷面上的镜面组成，

PT100温度传感器嵌在镜面里；四级冷泵产生的热

量通过散热片和风扇散发掉。

由发光管和接收管构成的光学系统检测结露状

态，中央处理器CPU通过检测光信号来控制致冷电

流，从而控制镜面上的结露状态。PT100温度传感

器测量的温度信号通过CPU处理后进行显示。

智能控制

控制平台为***32位ARM微处理器，采用***

的模糊控制技术使本仪器比采用传统的控制方法更

加快速稳定露点。

仪器测量采用数字电路进行控制，采用***的

测温装置，zui大限度排除电路本身的扰动带来的测

量误差，***仪器的稳定性和准确性。

防过冷水技术

通过智能判断，确保冷镜面上形成霜层，避免

过冷水现象造成的测量误差。减小了致冷降温过冲

的幅度，扩大了对一些高沸点气体的露点测量范

围。

智能报警

仪器对异常情况可进行文字信息提示及声音报

警：

①气体流量过小；②气体流量过大；③光能

量偏低；④测量结果未到达平衡报警。

显示、打印

采用大屏幕图形点阵液晶显示屏，实时显示数

据和跟踪温度曲线，阳光下可清晰读数，并可提供

友好的人机对话界面。内置微型打印机可打印测量

数据和图形，输出测试报告。

压力管路

DP99-III的压力密封探头安装在前面

板上，使用帕尔帖冷泵致冷；整个测量气路都是由

PTFE（聚四氟乙烯）和不锈钢组成。内置流量传感

器可准确检测气体流量。仪器一般测量压力在

10mbar~10bar（1kPa~1MPa），气体取样由入口和

出口间的压力差形成，zui小压差需要10mbar

（1kPa）。

技术规范

测量范围：-60℃zui

大10℃环境温度

-

60℃20℃环境温度

-

55℃35℃环境温度

-

45℃40℃环境温度

（以上为在大气压下的测量值，若大于大气压，露

点温度可能稍高一些。）

测量参数：露点温度，ul/L值，平衡

过程曲线，气体流量

精度：≤±0.2℃

重现率：≤±0.1℃

平衡时间：一般为3~5分钟（与测量环境，气体干燥程度有关）

冷却：四级帕尔帖冷泵

取样气体流量：15~60l/h，一般25~30l/h

取样气体压力：zui小10mbar，zui大10bar

（1kPa~1MPa）

显示：240x128点阵图形式大屏

幕液晶显示屏

报警：气体流量异常报警

镜面检查报警

响应时间:2.5℃/秒zui大

电压：220±10%VAC50Hz

功率：80W

环境温度：-20℃~+50℃（存放、使

用）

环境湿度：zui大90%相对湿度，无凝

结

重量：约12kg

尺寸：370mm×140mm×350mm

订购指导

基本配

置：

1．主机

2．取样管3mFEP

3．快速接

头

4．控制阀

5．打印机（内置式）

6．运输箱

7．排气管5m

可选件：

1．取样管5mFEP

2．21种设备接头，便于与各种型号的开关，GIS

连

3．打印机（外置式）

4．便携UPS电源
