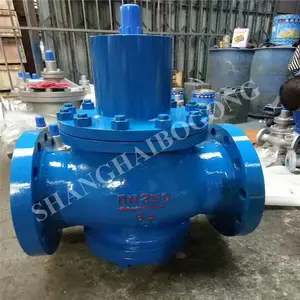

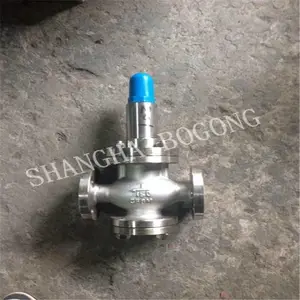

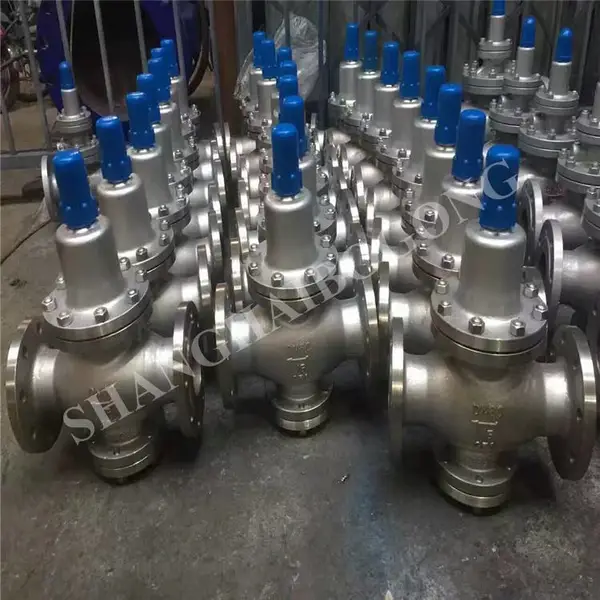

Y42F不锈钢水用减压阀 Y42F-100P 弹簧薄膜活塞式减压阀价格

品牌：渤工阀门	材质：不锈钢	型号：Y42F-100P
连接形式：法兰	适用介质：水、空气和非腐蚀性液体	3C阀门类别：工业
订货号：061893	货号：052193	公称通径：DN15-400mm
结构形式：弹簧薄膜式	压力环境：高压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：自力式
零部件及配件：阀体	形态：旋转式	类型(通道位置)：二通式
规格：DN15-400mm	是否跨境货源：否	包装：布袋、木箱

展开

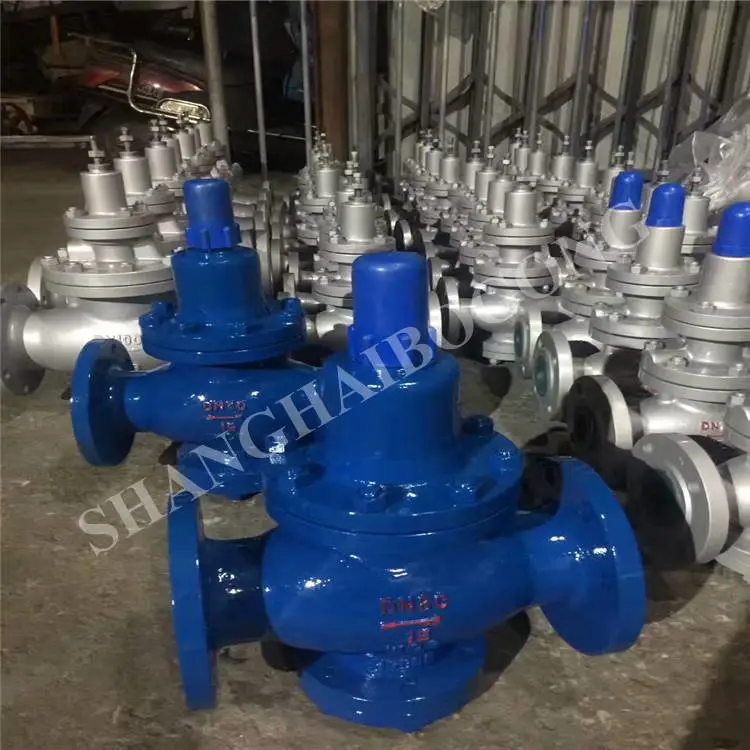

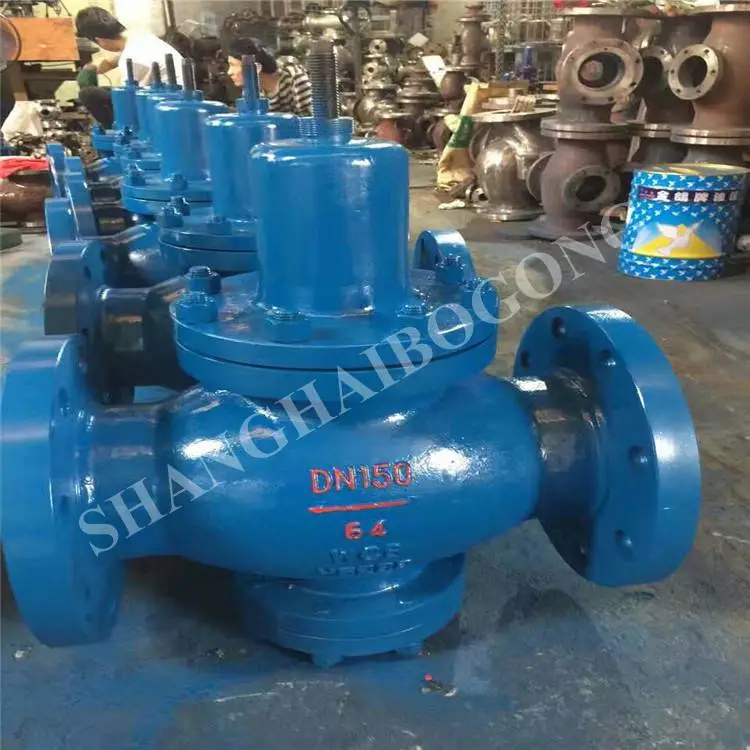

Y42F不锈钢水用减压阀 Y42F-100P 弹簧薄膜活塞式减压阀

『Y42X、Y42F、Y42SD 空气、水用减压阀』适用于各种轻重工业及楼宇管道。【Y42X、Y42F、Y42SD 空气、水用减压阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	弹簧薄膜式水用减压阀
产品型号	Y42X、Y42F、Y42SD
公称通径	DN15-400
压力范围	1.6MPa-16.0MPa
阀体材质	铸钢，不锈钢(304L/R、316L/R)

一、Y42X/F/SD弹簧薄膜式水用减压阀简介：
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。是一种以活塞代替膜片的压力调节阀。此膜片式提高寿命三倍以上。口径小开DN50的建议选用Y1 10和Y1 16(螺纹连接)的隔膜型减压阀：口径大于等于DN50的建议选用Y42X(法兰连接)的活塞型减压阀。该类阀门属于可调节型减压阀，阀后的压力可根据需要调节，投入使用后阀后压力始终减至并稳定在设定值，不因阀前压力、流量的波动而改变。阀门选材优质，性能可靠，使用寿命长。

二、Y42X/F/SD弹簧薄膜式水用减压阀主要技术参数和性能指标：

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989

*：壳体试验不包括膜片、顶盖

三、Y42X/F/SD弹簧薄膜式水用减压阀主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

四、Y42X/F/SD弹簧薄膜式水用减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

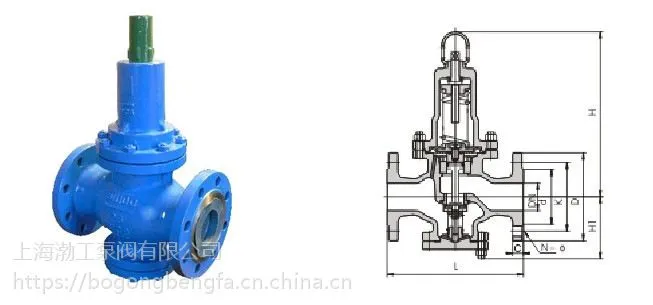

五、Y42X/F/SD弹簧薄膜式水用减压阀外形尺寸：

1、外形尺寸(PN1.6-4.0)：单位：mm

公称通径 DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

2、外形尺寸(PN6.4-16.0)：单位：mm

公称通径 DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	17
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495
