上海法登气动***蝶阀，压缩热气动双偏心蝶阀

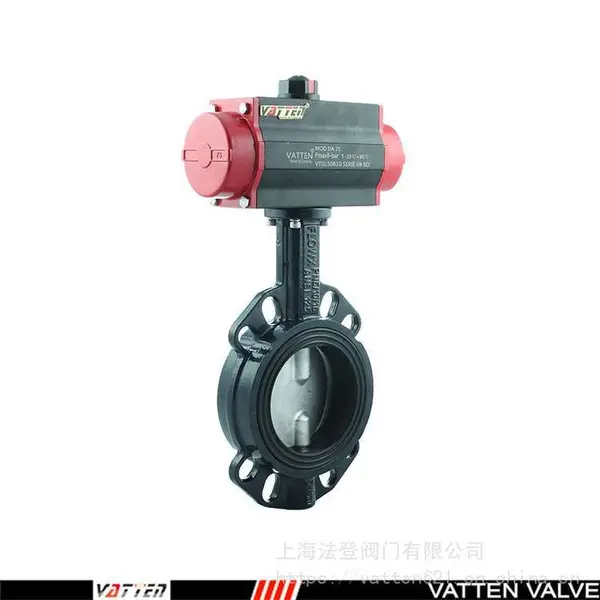

气动蝶阀是由气动执行器和蝶阀组成。结构简单，体积小重量轻，易安装操作方便，也可调节流量介质，流体阻力较小，具有优良的密封性能，使用寿命长。由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性，蝶阀体积小，占用空间小。密封性好，具体***的时候，还是根据介质、温度、压力等来选型，对夹式蝶阀的安装是用双头螺栓将阀门连接在两管道法兰之间。

蝶阀构成部件主要由阀体、阀杆、阀芯和阀座组成。阀体呈圆筒形，轴向长度短，内置蝶板。

结构特点：

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控 制特性和关闭密封性能。

2、蝶阀可以运送泥浆，在管道口积存液体少。 低压下，可以实现良好的密封。 调节性能好。

3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

气缸可选：单作用、双作用

可选附件：电磁阀、限位开关、过滤减压阀、定位器、离合器

以上仅供参考
