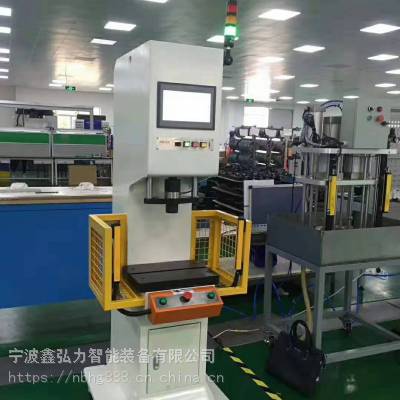

精密伺服电子压装机 XHL-109SF精密伺服压力机 精密伺服压装机 智能伺服压力机  精密伺服压力机价格

精密数控伺服电子压装机简称电子压装机，其工作原理是由伺服电机驱动高精度滚珠丝杆进行精密压力装配作业。能够在压力装配作业中实现压装力与压入深度的全过程闭环控制。

应用优势

▼ 实现准确压力和位移全闭环控制的高精度特性是其它类型压力机所不能比拟的；

▼ 相比传统气动、液压压力机，节能效果达80%以上，且更加环保、安全，能满足无尘车间内设备使用要求；

▼ 压装力与位移全过程曲线图可以显示在液晶显示触摸屏上；全过程控制可以在作业进行中的任意阶段自动判定产品是否合格，***实时去除不良品，从而实现在线质量管理；

▼ 压装力、压入深度、压装速度、保压时间等全部可以在操作面板上进行数值输入，界面友好，操作简单；

▼ 可自行定制、存贮、调用压装程序100套：3种常用压装模式可供选择，满足您不同的工艺需求；

▼ 通过外部端口连接计算机，可以将压装数据存贮在计算机中，***产品加工数据的可追溯性，便于生产质量控制管理；

▼ 由于机器本身就具有准确的压力和位移控制功能，所以不需要另外在工装上加硬限位，加工不同规格产品时只需调用不同压装程序，因此可以轻松地实现一机多用和柔性组线。

XHL-109SF精密伺服压力机 精密伺服压装机 智能伺服压力机  精密伺服压力机价格 功能特性：

冲程五段速精密压装

在线压装质量判定

压装曲线显示

三种常用压装模式供选择

100套压装程序可设定

压装数据传送和存贮

冲程五段速：

快进、探测、压装、保压、返回

三种常用种压装模式可在程序设定时选择：

◆恒定压装速度，设定准*位置停止

◆恒定压装速度，设定准*压力停止

◆恒定压装速度，设定准*位移停止

技术优势：

◆ 实现准确的位移和压力控制，不需要硬限位和精密工装。

◆ 在线装配质量管理技术，实时去除不良品。

◆ 根据具体产品要求，***较优化的压装过程。

◆ 具体完整、准确的作业过程记录、分析功能。

◆ 具备自动补偿功能，实现油压机无法实现的压装控制。

◆ 可以实现一机多用、柔性组线和远程设备管理。

主要功能：

◆ 两级密码模式，保护程序数据

◆准确控制功能

◆作业过程控制功能

◆在线质量控制功能

◆自动补偿精度功能

◆一机多用、柔性组线功能

◆PC通讯、I/O通讯功能

◆作业数据检索功能

XHL-109SF精密伺服压力机 精密伺服压装机 智能伺服压力机  精密伺服压力机价格主要功能特性描述

多种压装模式 满足高精度准确生产和质量控制要求

伺服压装机可以准确控制压装速度、位置和压力；设定多种压装程序，包括恒定压装速度、设定准确位置停止、设定准确力停止、设定准确压装位移停止等多种工作模式，很容易完成两段或多段压装工作要求；在行程之内，可以任意设定机器准确位置停止，不必使用昂贵的精密模具来***压装精度；位置重复精度为±0.01mm，压力控制精度为±1%额定压力。

在线压装质量检测 满足压装全过程品质控制和数据管理

在作业完毕后，所有作业设定和结果数据及压力位移曲线可以显示在伺服压装机的人机界面上，有效控制过盈配合质量，同时满足作业数据可追溯管理、检测并去除不良品，避免造成更大的损失。同时，也可以帮助优化工艺技术参数和设计；

◆具备在接触到力时，检查此时位置功能。判定工件有无和方向是否正确；

◆具备在任意压装位移范围内检测压力和对各项压力值（较大值、增值和其它数值）取样，从而判定是否满足设定的质量控制条件；

◆具备在终止位置检测压力和位置，判定是否满足终止位置设定的质量控制条件。

自动补偿精度 满足特定工况下的精密装配要求

对于精度超差工件之间的精密压力装配的要求，对机架变形影响精密压力装配的要求，伺服压装有独特的解决方法。即：软件自动补偿，系统动态补偿或外部触发停止功能。

环保、节能、安全、操作成本很低

交流伺服电机驱动装置提供洁净的工作环境，满足不同洁净车间的特殊要求；

伺服压装机和气压、液压设备相比节能约80%，且能满足国际环保标准（***14000);

为了确保安全，所有的伺服压装机均设置了故障保护电路，允许选择安装区域传感器（光栅）。

自我诊断功能 满足用户智能维修要求

发生故障后，伺服压装机能显示错误信息，便于用户快速排除故障、迅速恢复生产。

配置清单

序号 部品名称 规    格 品   牌

1 伺服压力头 XSC2000-200-5T 鑫弘力

2 伺服电机 4KW 日本安川

3 滚珠丝杆 XSC2000A-200-001 台湾上银

4 控制器（PLC） FX3U-32MT 三菱

5 人机界面 TPC-7062KF 昆仑通态

6 压力传感器 NBB-5T 美国（NBB）

7 空气开关 30A 施耐德

9 交流接触器 30A 施耐德

10 热继电器 1*** 施耐德

11 滤波器 30A 日本富士

12 按钮开关 ∮22、∮16等 日本富士

13 开关电源 150VA 山胜

14 轴承 6205 密斯密

15 其它电气元件 欧姆龙

16 光栅 八个点 同创

17 电缸 XSC2000-5T 鑫台铭（自己组装）

18 伺服驱动器 SGDV-7R6A01A 日本安川

质量***与售后服务：

供方***设备应当达到技术规格要求，该设备及配件，从验收合格日起，一年内出现故障，供方在收到需方通知后及时响应（ 在电话里解决问题，若电话中解决不了，安排上门服务，在48小时内赶到现场维修），幷对设备进行维修（人为损坏、误操作、易耗品除外，如：机器在贵司搬运或外力损坏、不可抗拒因素损坏、接错线烧坏、压力调整过高损坏马达油泵等，易耗品主要为：按钮开关；但可以维修，适当收取维修配件成本费用），一年后设备出现故障，供方积极响应幷提供维修（ 在电话里解决问题，若电话中解决不了，安排上门服务，在48小时内赶到现场维修），但会适当收取 维修成本费用；详细说明
