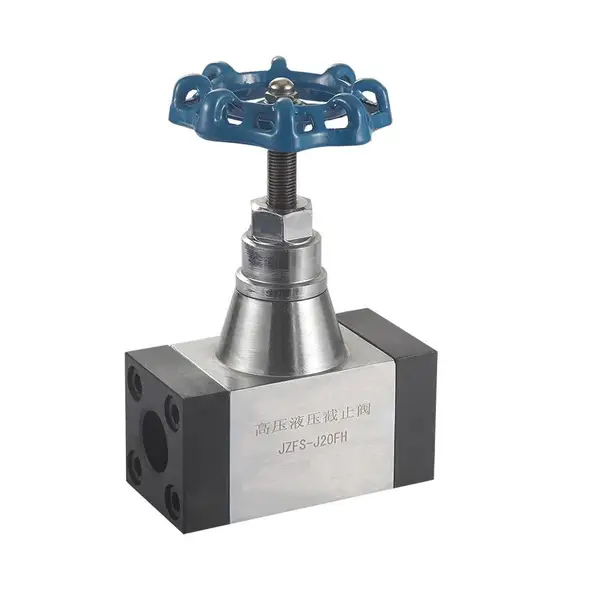

JZFS-J、JZFS-H、高压液压截止阀

JZFS-J、JZFS-H、高压液压截止阀

JZFS-J10FH/FM/FJ/BI/BII/BF/LTM/LTG/LTZ/LJM/LJG/LJZ

JZFS-J15FH/FM/FJ/BI/BII/BF/LTM/LTG/LTZ/LJM/LJG/LJZ

JZFS-J20FH/FM/FJ/BI/BII/BF/LTM/LTG/LTZ/LJM/LJG/LJZ

JZFS-J25FH/FM/FJ/BI/BII/BF/LTM/LTG/LTZ/LJM/LJG/LJZ

JZFS-J32FH/FM/FJ/BI/BII/BF/LTM/LTG/LTZ/LJM/LJG/LJZ

JZFS-H40FH/FM/FJ/LTM/LTG/LTZ/LJM/LJG/LJZ

JZFS-H50FH/FJ/LTM/LTG/LTZ

JZFS-H65FH

JZFS-H80FH

备注：B：板式，

      F：法兰,FH:焊接法兰，FJ:直角焊接法兰，FM:普通螺纹方法兰，FZ:圆锥管螺纹方法兰，FG:圆柱管螺纹方法兰，

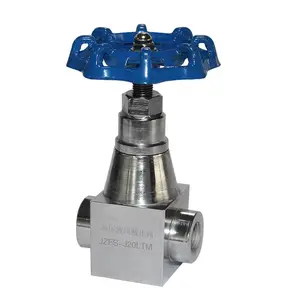

      L：外螺纹,LTM:直通普通螺纹，LTG:直通圆柱管螺纹，LTZ:直通圆锥管螺纹，LJM:直角普通螺纹，LJG:直角圆柱管螺纹，LJZ:直角圆锥管螺纹，

Hydraulic valves

液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断

作用

用于降低并稳定系统中某一支路的油液压力，常用于夹紧、控制、润滑等油路。有直动型、先导型、叠加型之分。

简介

液压传动中用来控制液体压力﹑流量和方向的元件。其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。

规格：DN10/15/20/25/32/40/50/65/80/100

公称压力：31.5MPa

阀体材料:20#、A105、WCB、304SS、0Cr18Ni9、1Cr18Ni9Ti、316SS、316L、06Cr19Ni10等

适用介质：液压油、水、乙二醇、其它混合气体

适用温度：-20℃-80℃,等；

板式连接尺寸：DN10、DN15、DN20、DN25、DN32、DN40

内螺纹连接尺寸：M14×1.5、M16×1.5、M18×1.5、M20×1.5、M22×1.5、M27×2、M30×2、M33×2、M42×2、M48×2、M64×2

外螺纹连接尺寸：M16×1.5、M22×1.5、M24×1.5、M27×1.5、M30×1.5、M36×2、M42×2、M52×2、M60×2、M64×2、M72×2、M85×2

法兰连接尺寸：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100
