规        格      书

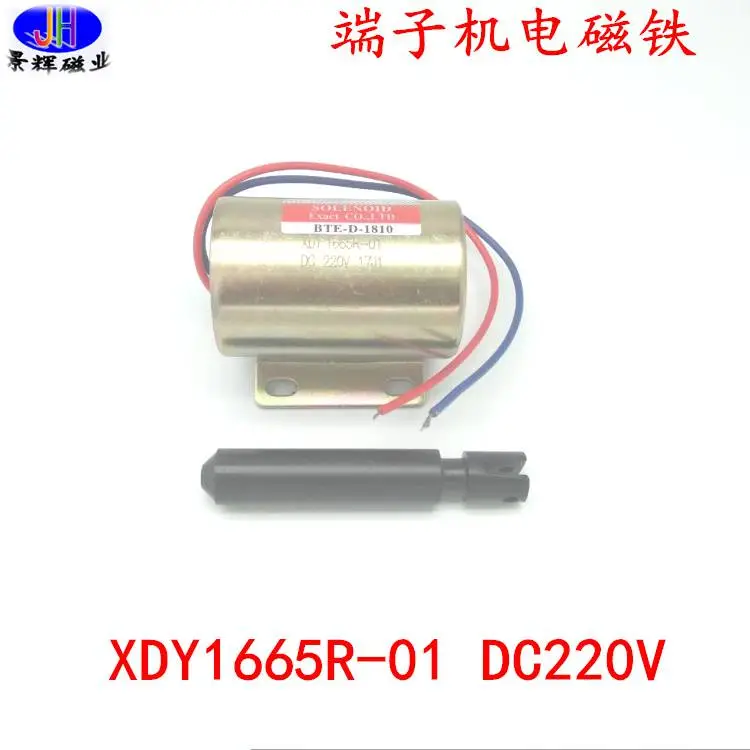

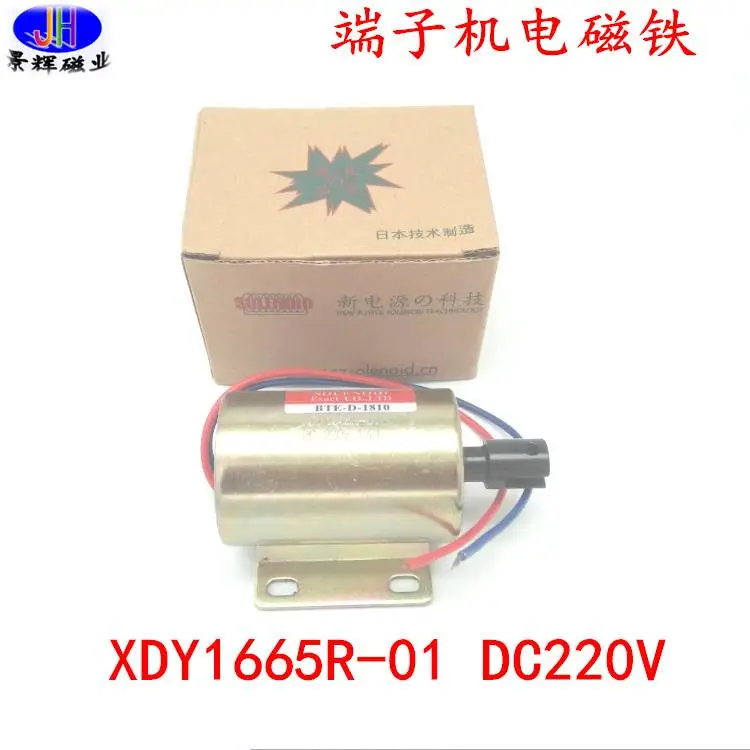

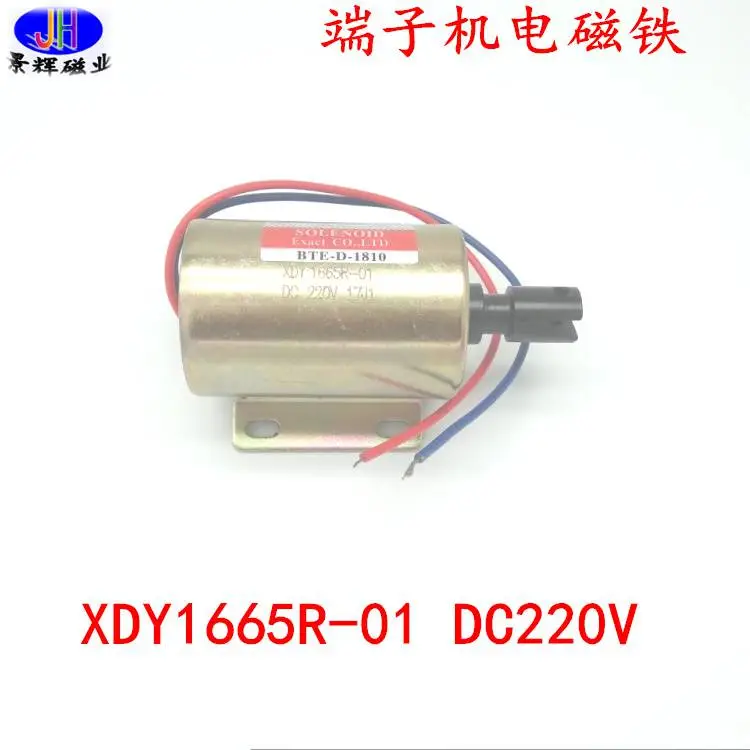

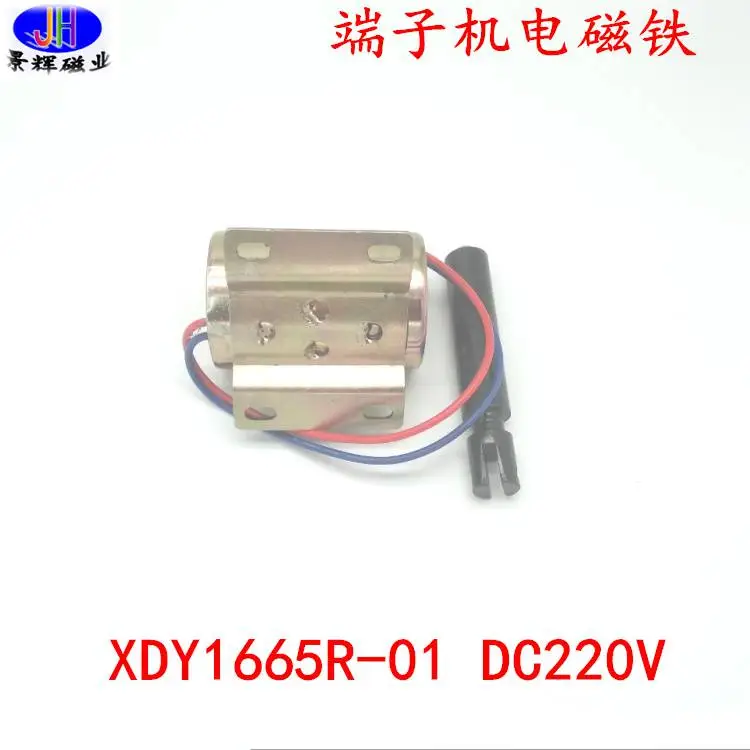

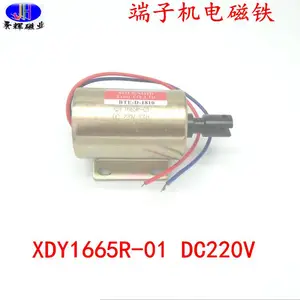

1.适用范围:本规格书仅适用于直流螺线管XDY-1665R-01-220V

2.标准测试   条件:2-1环境：使用周围温度: -5℃-45℃         相对湿度:20%-85%    适用情况:间歇型

2-2实验负载    负载（COUNTER WEIGHT）     2-3电源        直流电源

2-4测试方法 （1）吸引力：   铁芯处于垂直状态，负载朝上

                    （2）残留吸引力：铁芯处于垂直状态，负载朝上

                    （3）保持力：   铁芯处于垂直状态，负载朝上

3.额定参数

3-1电压:DC220V

3-2电流:0.58A

3-3功率:127W

3-4使用电压范围: DC220V±10%

3-5直流电阻：380Ω±10%

3-6适用情况:间歇型ON 1SEE；0FF 1SE

3-7绝缘等级:A级

4．电气         特性 4-1吸引力

4-2  保持力  DC  V,保持力为  Kg（MIN）

4-3  耐电压:  1分钟 DC700V.

4-4  绝缘值:    100MΩMIN, @DC500V

4-5  温升: DC220V正常通电线圈温度上升80℃以下

4-6 寿命:正常使用状态下,500,000次以上      4-7 引线强度:     当施加1KG(30秒)时,不允许断裂

5.导线要求: UL1005 22#黑色/红色 220MM

6.外观: 6-1 表面外观 没有损伤、破裂、生锈 、表面污点  外型尺寸 见附图(图号:1665RH-01)电镀五彩色
