一、产品概述

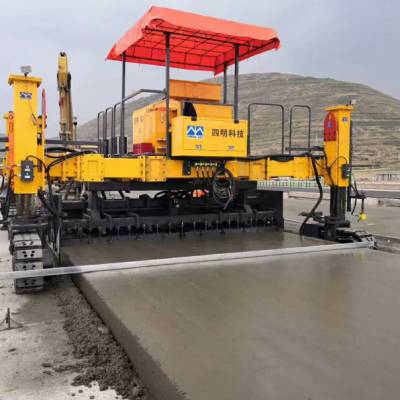

SMC-6600型水泥混凝土滑模摊铺机是我公司自主研发的多用途水泥混凝土施工设备，一机多用能实现侧置、中置和后置三种模具配置方式，广泛应用于各等级公路、挡墙、高速铁路路基、电缆槽、农业灌溉水渠和轨道交通混凝土基地等施工领域，取代传统工艺大大提高上述水泥混凝土构筑物的施工质量和速度。

该机功率储备大，全电子控制，全液压动力驱动，四履带行走，配有自动转向和自动找平控

制系统，一次性完成水泥混凝土构造物的振捣、摊铺、成型和抹平等工艺流程。

二、性能特点

1.配置丰富，一机多用

l 模具中置--用于混凝土结构的登记公路、广场、收费站和农业灌溉水渠等

l 模具偏置--用于路缘、边沟、防撞墙、高铁路基、电缆槽等

l 模具后置--实现负间隙摊铺，用于乡间道路及无路肩道路

2.电器控制系统

l 操作台与主控箱之间采用***的CAN-BUS总线通讯系统，系统简化、可靠；

l 采用界面友好的宽屏液晶显示，整机的工作状态一目了然；

l 操作台可以转动、拆卸，施工时便于操作。

3.全液压驱动系统

l 配套件选用DANFOSS、ATOS、HYDRAFORCE、WYCO等***，性能稳定可靠；

l 阀块结构尺寸紧凑，检修方便

4.节能、环保

l 发动机：上柴SC7H180G3柴油机，高压共轨喷油控制，符合国家第三阶段排放标准，功率大，油耗低，综合油耗18.8 L /h，满负荷油耗30.3L/h；

l 液压系统：采用负载敏感变量控制，按实际负载大小和速度供油，节能。

其它性能

l 液压偏置模具，可大大缩短浇注前的就位时间，且使得滑模机适用于任何工况下摊铺；

l 皮带能旋转、倾斜和偏置，可使出料口对正模具料斗，也可使其收窄便于转场和运输；

l 右侧履带具有液压偏置功能，可调整履带间距，便于装车以及增加侧置摊铺的稳定性；

l 液压马达直接驱动的整平器结构紧凑、动力强劲，能铣平硬质路基，使后面的模具侧板与路基更加吻合，减少摊铺漏料；

l 备有手动应急行走功能，必要时可使滑模摊铺机驶离工作面。

四、实用性对比

由于路缘石滑模摊铺机是直接在现场滑模成型路缘石，并且可以下嵌于土地作基础。因此，成型后的路缘石不仅线性好，外观漂亮，还具有较高的抗冲击强度和稳定性，其整体强度及稳定性是传统路缘石预制工艺无法比拟的。传统路缘石预制工艺生产路缘石，由于存在现场安装过程，路缘石相互之间只能简单填缝美化，不同基础的土壤变化，道路内外压力变化等因素使路缘石不受外力影响就会变得东倒西歪，直接影响外观效果。如若遭受撞击，后果更甚。

与传统的预制工艺相比，滑模摊铺是一种方便、快捷、实用、经济的路缘石施工高新技术。

（1）滑模摊铺操作简单减少了人工成本。

（2）滑模摊铺省去了传统的安装环节，现场浇注现场成形。

（3）滑模摊铺直接与下部结构层相连，增加了路缘石实用年限，减少了养护费用。

（4）滑模摊铺规范了沥青混凝土的使用，减少了工程成本。

（5）滑模摊铺最重要的是线性光滑柔顺、色泽一致、接缝很少，使高等级公路的线性美观、实用。
