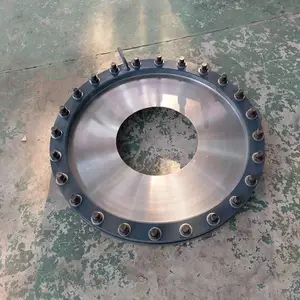

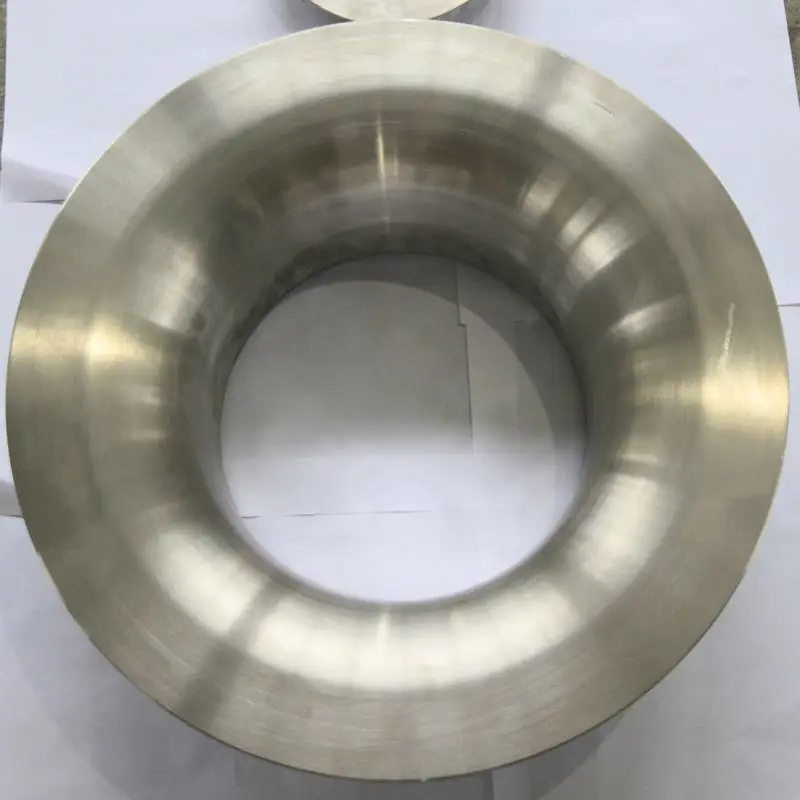

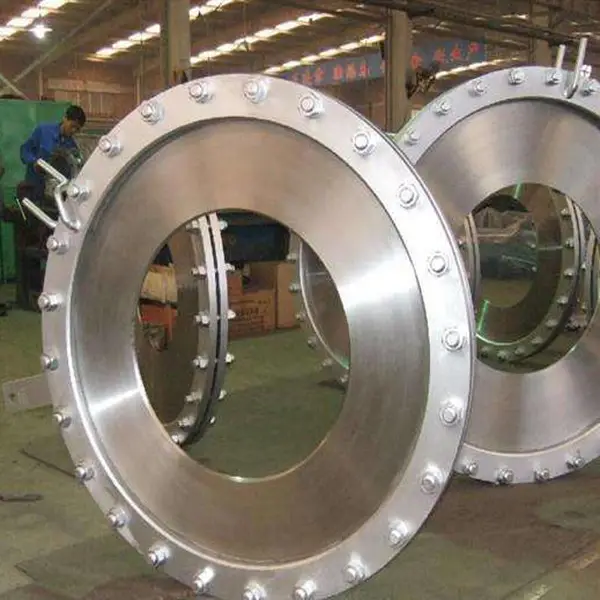

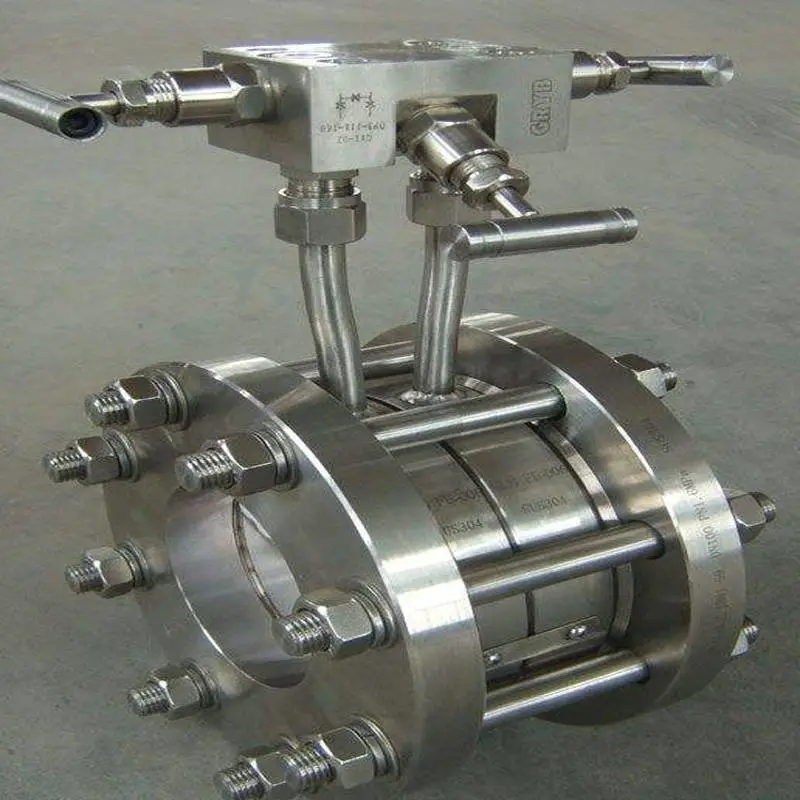

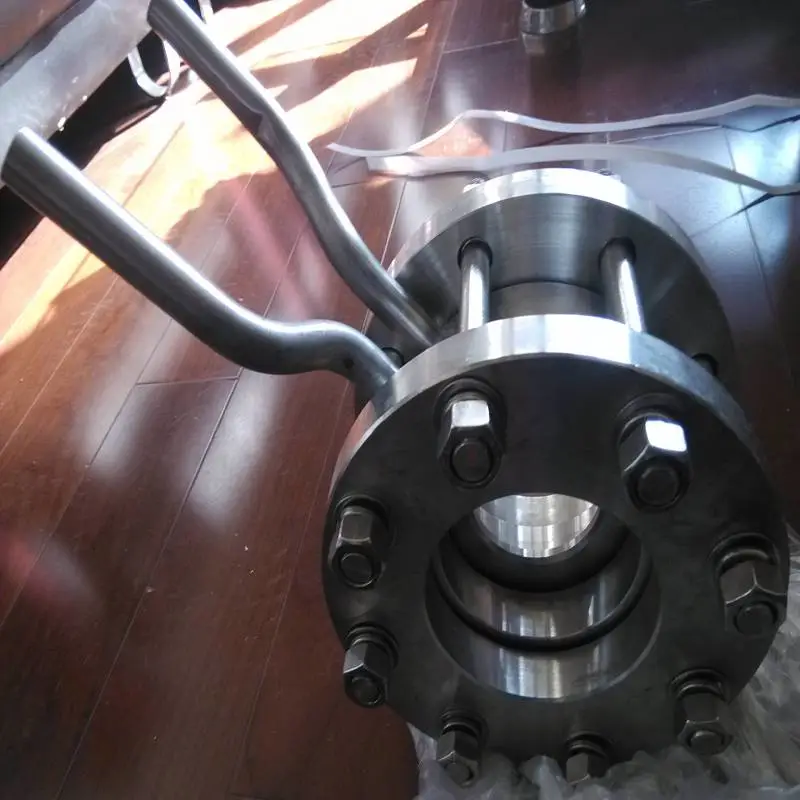

LGBF孔板流量计 LGBF法兰取压孔板流量计是孔板流量计取压方式的一种，也可以叫做法兰式孔板流量计，这种取压方式主要针对于高压的流体介质，常用于高压气体、液体介质的测量。法兰孔板流量计相比与角接取压孔板流量计更加受广大客户的认可，不管是外形上还是使用安全。用户在定购法兰孔板流量计时要留意依据流体的公称口径、工作压力、工作温度、流量范围、流体品种和环境条件选择适宜的规格。

1、用途：节流式差压流量计由三部分组成：节流装置、差压变送器和流量积算仪。节流装置是直接安装于管道上的一次元件，差压变送器和积算仪属于二次元件。它主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污）流量。可直接测量体积流量或质量流量。

2、差压式流量计（标准孔板）的使用条件、特点及适用范围

a、使用条件：

1、在测量段，流体必须充满圆管，并连续不断地流经节流装置；

2、流体在物理上和热力学上必须是均匀的单相流体；

3、节流装置所测得流体必须是稳定流，或可看作是稳定的缓慢变化的流体，不适用于脉动流和临界的流量测量；

b、特点及适用范围：

1、标准节流装置无须实流标定即可***其测量精度。（在所有流量计中是的）；

2、适用被测介质非常广泛，几乎可用于所有气体、蒸汽和液体的流量测量；

3、适用直径比β为0.22~0.75，雷诺数ReD≥5000 管道直径DN50~1000mm，允许外推到5000mm。β=d/D，d—孔板开孔直径；D—管道实际内径

4、使用压力可高达32MPa，也可用于负压；

5、介质温度范围：-30℃～+650℃；

6、智能型差压式流量计采用智能差压变送器，可根据被测对象流量的变化，通过按键或通讯方式现场设定差压值（规定范围内），从而改变流量范围，使系统流量范围度大大拓宽；

7、无可动部件，机构***，使用、操作简单、易掌握，免维修；

根据中华人民共和国***GB/T2624-93 和******5167-1 规定，节流装置适用的流量量程比为3（即与最小适用流量之比），在个别情况下允许量程比为4，如果量程比大于上述值，则在使用同一台差压计时在小流量时的测量误差很大。

1、孔板流量计安装时应配有一段测量管,至少保持***DN、后5DN的等径直管段，以提高测量精度。

2、在孔板流量计前后若需安装阀门，选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。

3、引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。

4、测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

5、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时（如气温0℃以下）加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。

6、引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路内全部是气相；被测流体是液体时，引压管路内全部是液相，不能有气泡。为此应在引压管路的***点装排水阀或在点装排气阀，在新装或检修差压变送器时时应特别注意。

孔板流量计优缺点

一、优点

1、标准节流件是全用的，并得到了***组织的认可，无需实流校准，即可投用，在流量传感器中也是的；

2、结构易于复制，简单、牢固、性能稳定可靠、价格低廉；

3、应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量；

4、检测件和差压显示仪表可分开不同厂家生产，便于专业化规模生产。　

二、缺点

1、测量的重复性、***度在流量传感器中属于中等水平，由于众多因素的影响错综复杂，***度难于提高；

2、范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1；

3、有较长的直管段长度要求，一般难于满足。尤其对较大管径，问题更加突出；

4、压力损失大；

5、孔板以内孔锐角线来***精度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以***，需每年拆下强检一次；

6、采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。
